OCT分析使用说明指导书

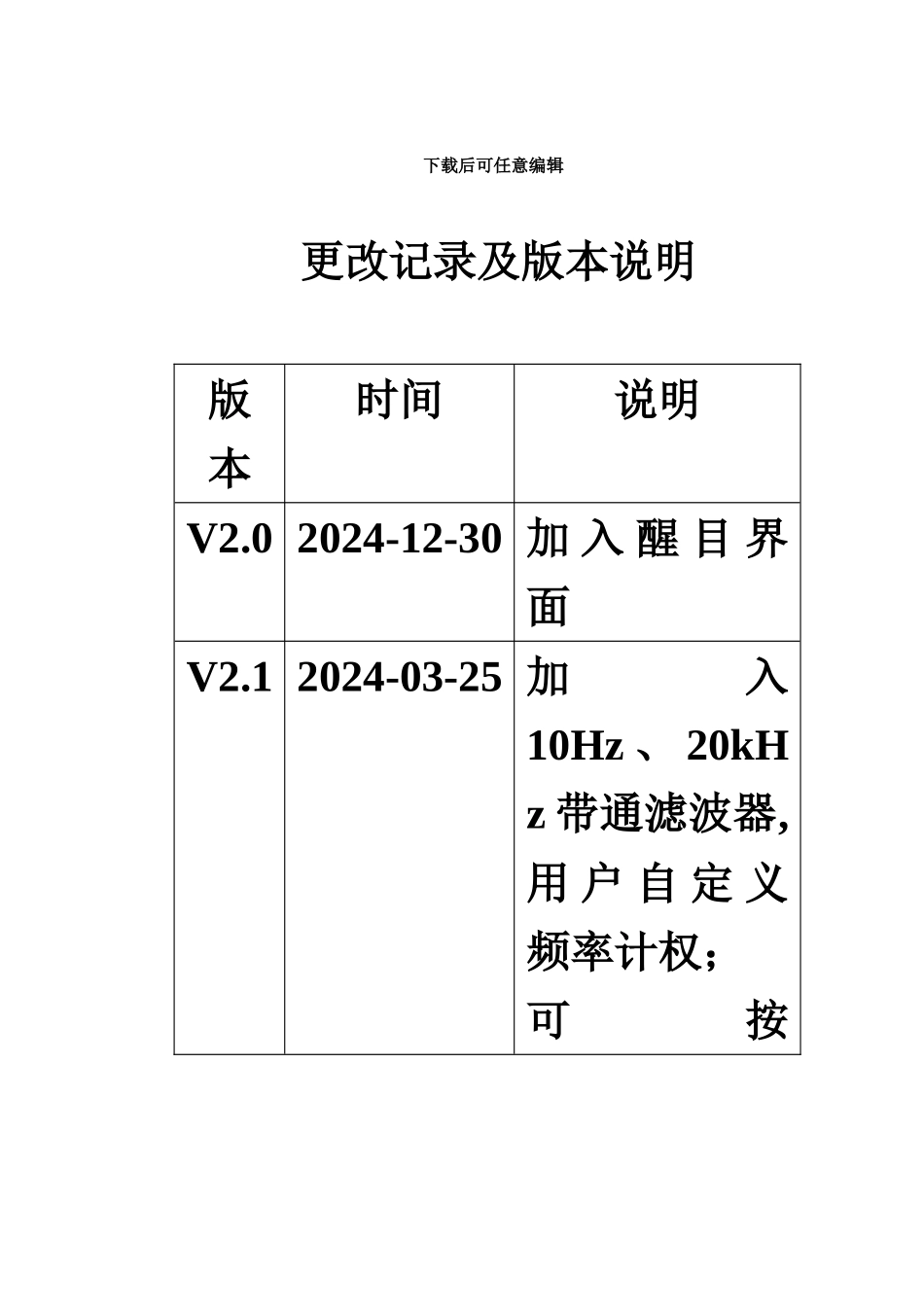

下载后可任意编辑OCT 分析使用说明指导书下载后可任意编辑 更改记录及版本说明版本时间说明V2.0 2024-12-30 加 入 醒 目 界面V2.1 2024-03-25 加入10Hz 、 20kHz 带通滤波器,用 户 自 定 义频率计权；可按下载后可任意编辑1s、0.5s、0.1s、31ms 的间隔 记 录 1/3 OCT 分 析 结果下载后可任意编辑1. 概述AWA6291 型 实 时 信 号 分析 仪 安 装 了S6291 －00303（1/3OCT 分析软件）后可以对噪声进行频谱及幅值分析 。 本 章 介 绍 了 S6291 －00303（1/3OCT 分析软件）的主要性能及使用方法。2. 主要性能指标：1) 主要功能：噪声的实时 1/3倍频程频谱分析、积分测量。2) 频 率 计 权 ： 并 行 ( 同下载后可任意编辑时)A、C、Z 。频谱分析界面下由频谱合成；总值分析界面下由数字滤波实现，特性见附录一，Z 计权加入了一个截止频率为 4Hz 的数字高通滤波器，特性见附录四。3) 时 间 计 权 ： 并 行 ( 同时)F、S、I、PeakC+、PeakC-。4) 滤波器类型：并行(实时)1/3倍频程，G=2，数字滤波器。5) 滤 波 器 中 心 频 率 ：下载后可任意编辑10Hz、、16Hz、20Hz、25Hz、、40Hz、50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1kHz、、、2kHz、、、4kHz、5kHz、、8kHz、10kHz、、16kHz、20kHz(特性见附录二)。6) 符合标准：IEC61672：2024 Class 1 、 IEC61260 ： 1995 Class 1 、 GB/T3785-1985 1下载后可任意编辑型 、 GB/T17181-1997 1 型 、GB/T3241-1998 1 级。7) 主要菜单：1/3OCT 分析，总值分析，参数设置，数据管理，校准五个子菜单。8) 主要显示界面：列表界面、图形界面 、醒目界面。9) 主要测量指标：频带瞬时声压级(Lfmlinst,1s)、频带 1 秒等效声压级(Lfmeq,1s)、频带等效连续声压级(Lfmeq,T)、1 秒内最大计权声压级(Lxyp)、瞬时计权声压级(Lxyi)、1 秒等效下载后可任意编辑计权声压级(Lxeq,1s)、等效连效计权声压级((Lxeq,T)、声暴露级(LAE)、声暴露(E)、峰值 C 声级(Cpeak)，测量经历时间(Tm)。注：fm 为中心频率，X 为 A、C、Z，Y 为 F、S、I。声暴露(E)。10) 实时分析：同时完成所有中心频率及 A 计权，C 计权，Z 计权、用户自定义频率计权。11)频带瞬时声压级的平均时间常数：20Hz~16kHz 约为下载后可任意编辑250ms，10Hz、。12) 积分时间：1 秒到 24 小时...
