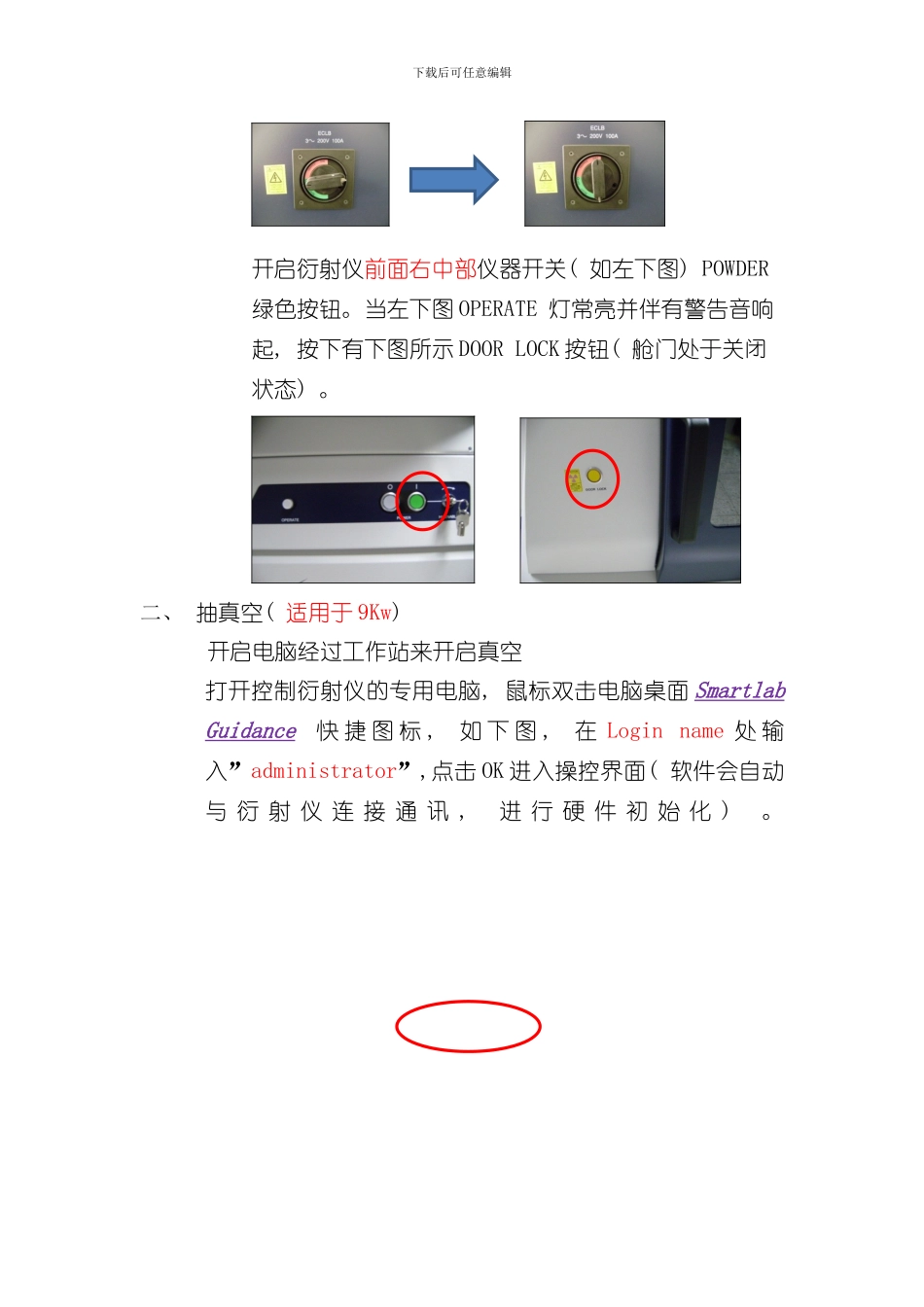

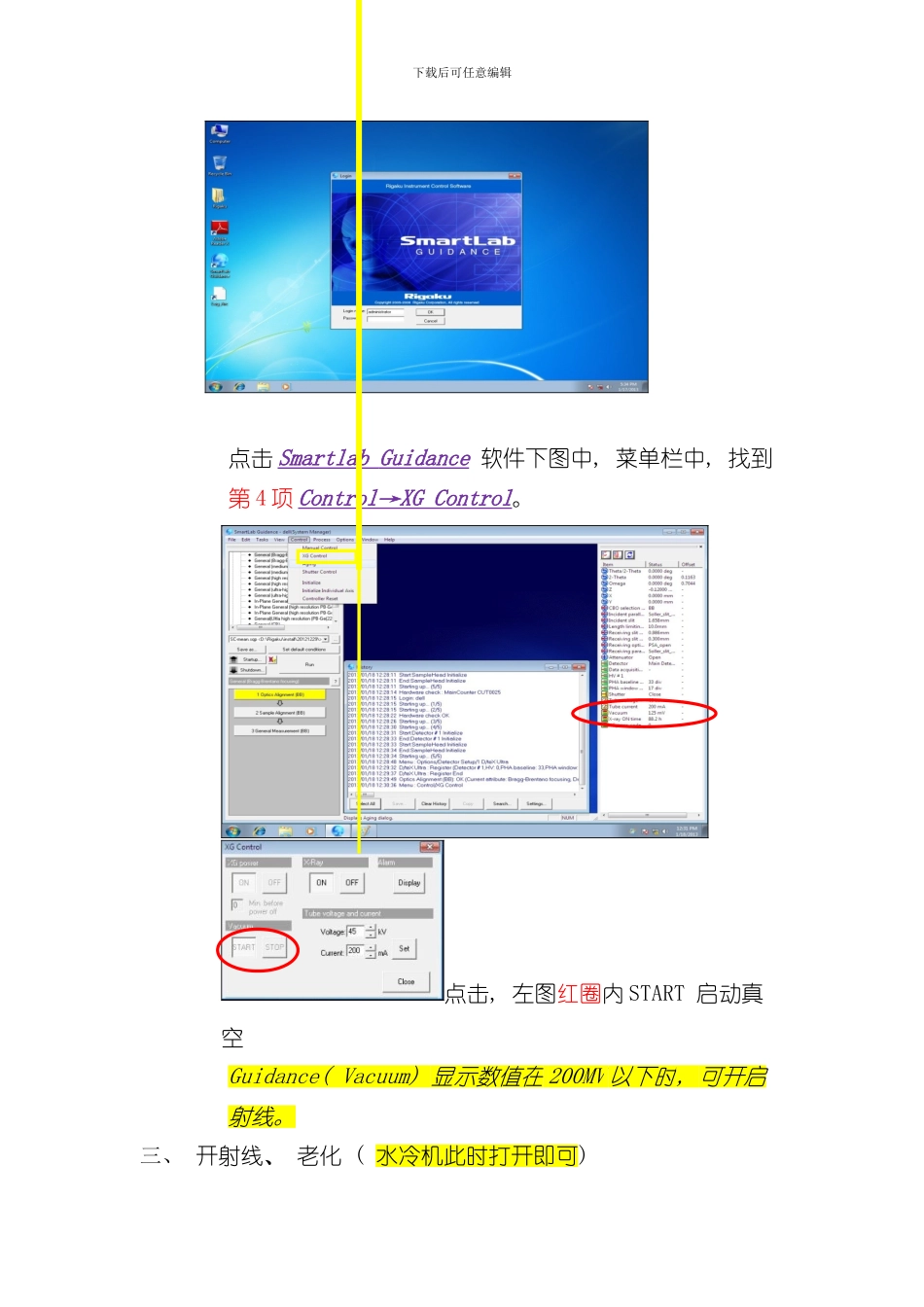

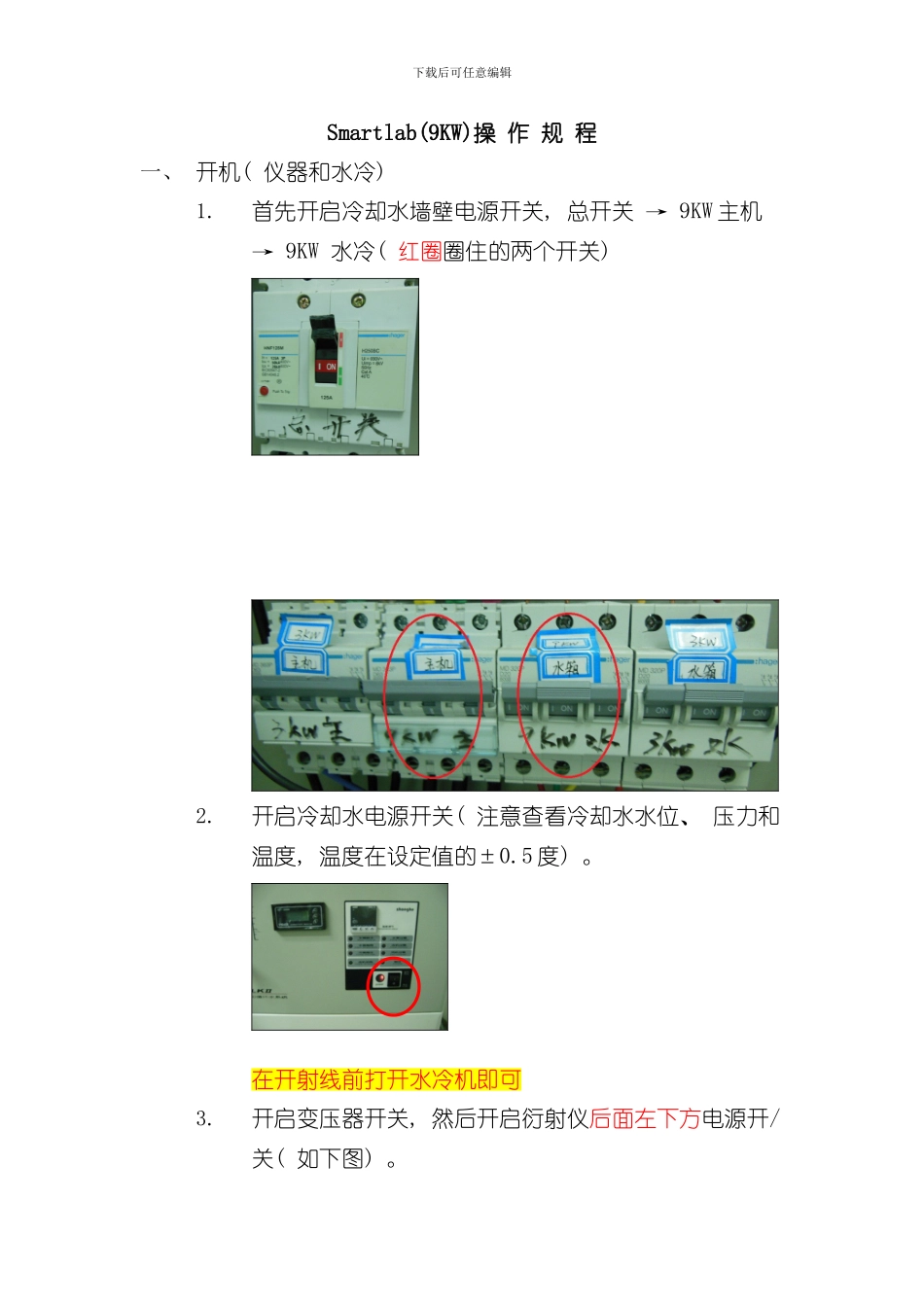

下载后可任意编辑Smartlab(9KW)操 作 规 程一、 开机( 仪器和水冷) 1.首先开启冷却水墙壁电源开关, 总开关 → 9KW 主机 → 9KW 水冷( 红圈圈住的两个开关) 2.开启冷却水电源开关( 注意查看冷却水水位、 压力和温度, 温度在设定值的±0.5 度) 。 在开射线前打开水冷机即可3.开启变压器开关, 然后开启衍射仪后面左下方电源开/关( 如下图) 。下载后可任意编辑 开启衍射仪前面右中部仪器开关( 如左下图) POWDER 绿色按钮。当左下图 OPERATE 灯常亮并伴有警告音响起, 按下有下图所示 DOOR LOCK 按钮( 舱门处于关闭状态) 。 二、 抽真空( 适用于 9Kw) 开启电脑经过工作站来开启真空打开控制衍射仪的专用电脑, 鼠标双击电脑桌面 Smartlab Guidance 快 捷 图 标 , 如 下 图 , 在 Login name 处 输入”administrator”,点击 OK 进入操控界面( 软件会自动与 衍 射 仪 连 接 通 讯 , 进 行 硬 件 初 始 化 ) 。 下载后可任意编辑点击 Smartlab Guidance 软件下图中, 菜单栏中, 找到第 4 项 Control→XG Control。点击, 左图红圈内 START 启动真空Guidance( Vacuum) 显示数值在 200MV 以下时, 可开启射线。三、 开射线、 老化 ( 水冷机此时打开即可) 下载后可任意编辑单击下图绿圈 ON 标志, 开启 X 射线( 真空载 200mV 以下) 。单击下图绿色标志 Aging, 打开老化编辑界面, 如下图。 设定好老化条件后, 点击上图黑圈, 执行老化。四、 样品测试标准样品台测试在 Guidance 菜单栏中, 找到 Tasks Package Measurement( 上图红色区域) , 绿色区域即显示其内容。下载后可任意编辑根据显示1、 BB 光路调整。2、 样品调整。3、 设定测量条件, 如下图。 在测量主界面(如上图), 设置文件名及保存路径并点 Save 保存, 输入测试条件并点 OK 保存。点击蓝色框内的 Execute, 开始测样。存放路径存放路径样品名称样品名称下载后可任意编辑五、 关机待测量完毕后, 把电压、 电流放置最小, 点击”Set”,待功率条显示最小值时, 点击下图红圈标志 OFF, 关闭 X 射线, 等待约 10 分钟, 可关闭水冷机。而后可关闭真空( 点击下图黑圈 STOP) , 约 30 分钟后, 可关闭仪器, 断开墙上的电源。( 与开机相反) 。
