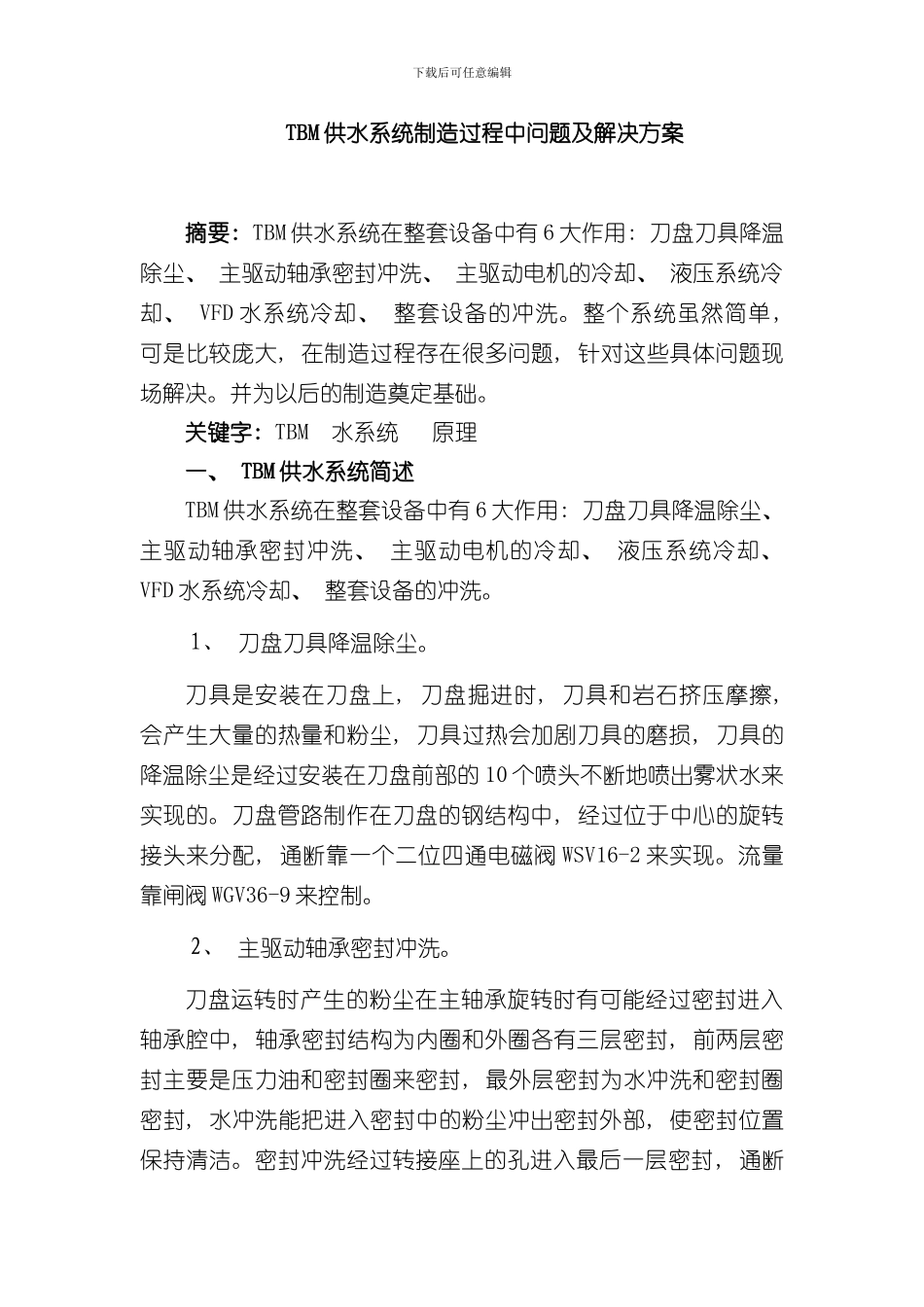

TBM供水系统制造过程中问题及解决方案样本_第1页
1/6
TBM供水系统制造过程中问题及解决方案样本_第2页
2/6

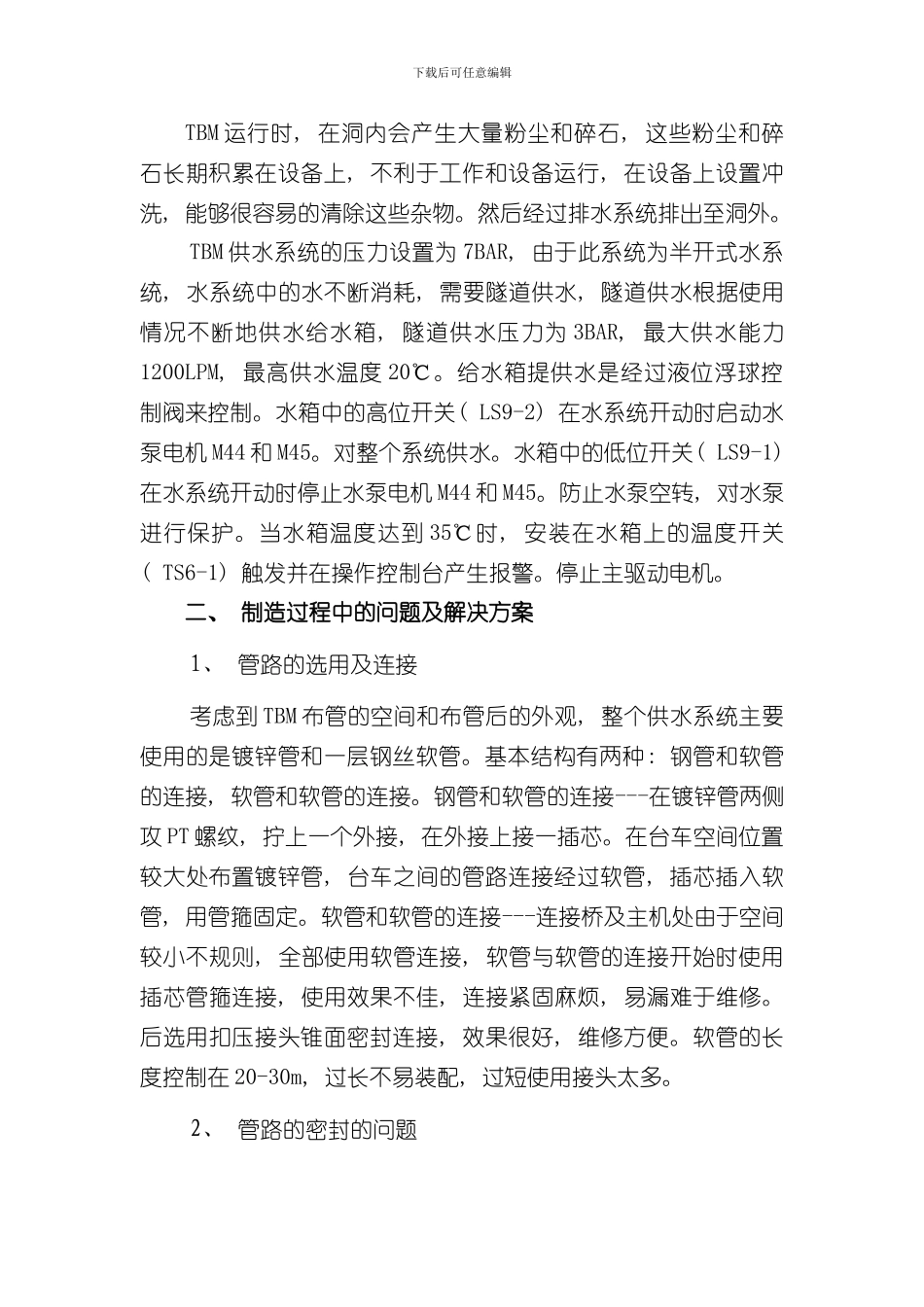

TBM供水系统制造过程中问题及解决方案样本_第3页
3/6
下载后可任意编辑TBM 供水系统制造过程中问题及解决方案摘要: TBM 供水系统在整套设备中有 6 大作用: 刀盘刀具降温除尘、 主驱动轴承密封冲洗、 主驱动电机的冷却、 液压系统冷却、 VFD 水系统冷却、 整套设备的冲洗。整个系统虽然简单, 可是比较庞大, 在制造过程存在很多问题, 针对这些具体问题现场解决。并为以后的制造奠定基础。关键字: TBM 水系统 原理一、 TBM 供水系统简述TBM 供水系统在整套设备中有 6 大作用: 刀盘刀具降温除尘、 主驱动轴承密封冲洗、 主驱动电机的冷却、 液压系统冷却、 VFD 水系统冷却、 整套设备的冲洗。1、 刀盘刀具降温除尘。刀具是安装在刀盘上, 刀盘掘进时, 刀具和岩石挤压摩擦, 会产生大量的热量和粉尘, 刀具过热会加剧刀具的磨损, 刀具的降温除尘是经过安装在刀盘前部的 10 个喷头不断地喷出雾状水来实现的。刀盘管路制作在刀盘的钢结构中, 经过位于中心的旋转接头来分配, 通断靠一个二位四通电磁阀 WSV16-2 来实现。流量靠闸阀 WGV36-9 来控制。2、 主驱动轴承密封冲洗。刀盘运转时产生的粉尘在主轴承旋转时有可能经过密封进入轴承腔中, 轴承密封结构为内圈和外圈各有三层密封, 前两层密封主要是压力油和密封圈来密封, 最外层密封为水冲洗和密封圈密封, 水冲洗能把进入密封中的粉尘冲出密封外部, 使密封位置保持清洁。密封冲洗经过转接座上的孔进入最后一层密封, 通断下载后可任意编辑靠一个二位四通电磁阀 WSV16-1 来实现。流量靠两个闸阀 WGV35-29 WGV35-30 和两个流量计来控制。3、 液压系统冷却。液压系统在工作时, 由于负载很大, 油温会快速升高, 油温过高会引起液压系统效率下降, 严重时可能导致整个液压系统失效。液压系统的降温是经过安装在液压系统回油路上的热交换器来实现的, 换热器中有冷却水流过, 进行热交换, 降低液压油的温度。经过液压热交换器的水再提供给刀盘喷水和密封冲洗。4、 主驱动电机的冷却。主驱动电机是驱动刀盘的动力来源, 发热高, 主驱动电机为水冷电机, 对水的流量和压力都有要求。冷却水通断经过二位四通电磁阀 WSV17-2 来控制, 当主驱动电机工作时电磁阀( WSV17-2) 充电, 打开冷却水通路, 主驱动电机关闭后将放电 5min, 继续对电机冷却。压力靠减压阀 PCV18-1 控制, 减压后的压力为5BAR, 流量是经过安装在每个电机上的单个闸阀、 单个流量计和一个总的流量开关 WFS27-1 来控制。流量开...
