U型弯曲课程设计说明书样本

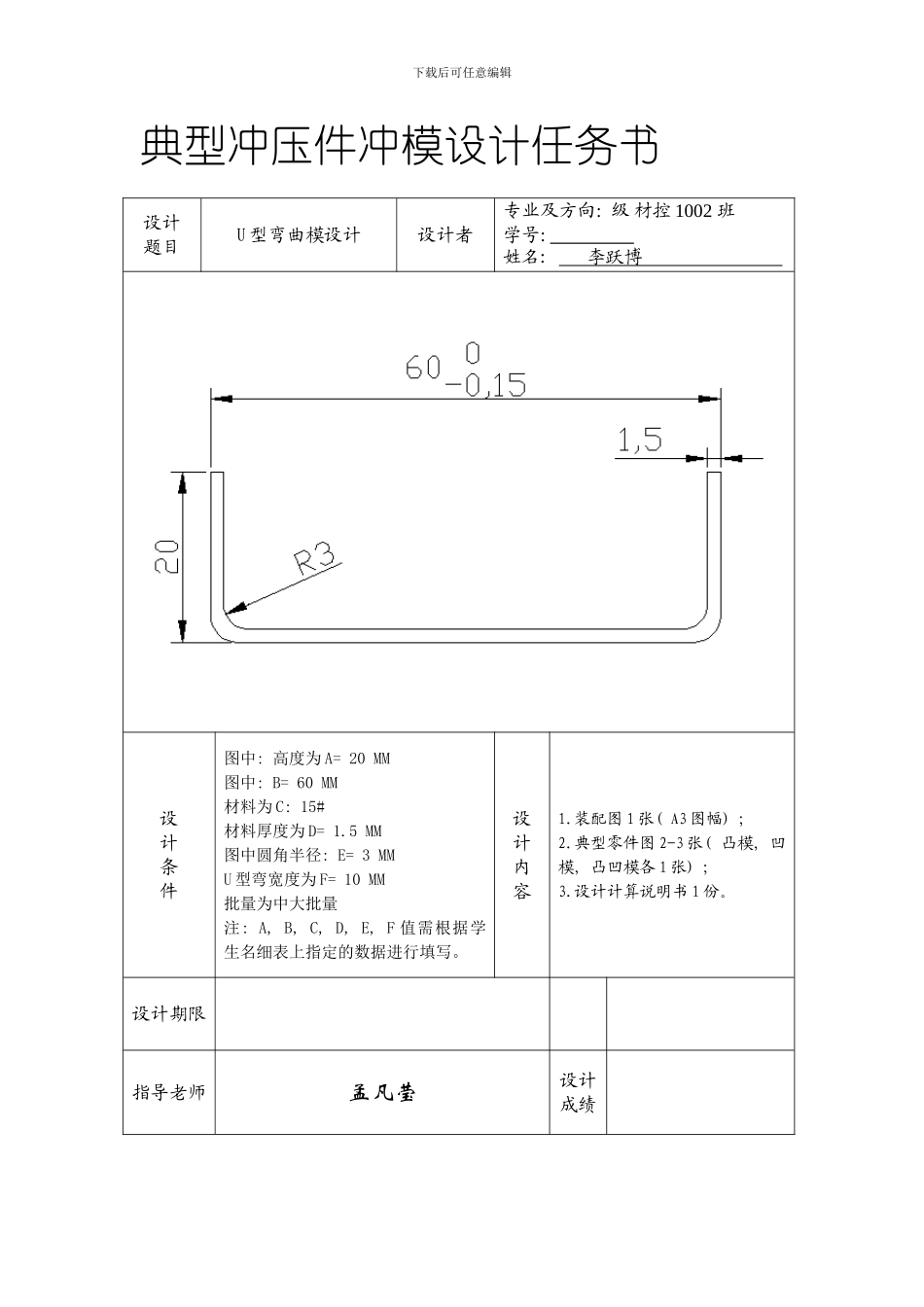

下载后可任意编辑冲压模具综合性设计( 典型冲裁件冲裁模设计) 设计说明书 设计题目: U 型弯曲模设计 设计成绩: 适用课程冲压模设计、 冲压工艺及冲模设计适用专业材料成型与控制工程( 模具方向) , 材料成型专业( 塑性与塑胶方向) 指导老师孟凡莹学 生李跃博学 号班 级材控 1002 班部 门材料学院单 位陕西理工学院完成日期 6 月下载后可任意编辑典型冲压件冲模设计任务书设计题目U 型弯曲模设计设计者专业及方向: 级 材控 1002 班学号: 姓名: 李跃博 设计条件图中: 高度为 A= 20 MM图中: B= 60 MM材料为 C: 15# 材料厚度为 D= 1.5 MM图中圆角半径: E= 3 MMU 型弯宽度为 F= 10 MM批量为中大批量注: A, B, C, D, E, F 值需根据学生名细表上指定的数据进行填写。设计内容1.装配图 1 张( A3 图幅) ; 2.典型零件图 2-3 张( 凸模, 凹模, 凸凹模各 1 张) ; 3.设计计算说明书 1 份。设计期限指导老师孟凡莹设计成绩下载后可任意编辑目 录 目录 —3—一 冲压零件的工艺性分析 —4—二 毛坯展开长度的确定 —5—三 弯曲力的计算 —6—四 压力机的选择 —7—五 弯曲模工作部分尺寸的确定 —8—六、 弯曲模模架及零件设计 —11— 七、 模具各部分零件参数 —16— 八、 模具的保养 —18-- 九、 总结 —20—十、 参考资料 —22—一 冲压零件的工艺性分析下载后可任意编辑1、 工序类型 根据零件的结构形状及批量要求,可采纳弯曲工序冲压成型, 因此设计考虑弯曲工序。2、 零件工艺分析由设计要求可知该零件材料为 15#钢, 材料 15#钢为软材料, 在弯曲时有一定的凸凹模间隙。工件尺寸全部为自由公差, 可看作IT14 级, 尺寸精度较低, 普通弯曲就能满足要求。其弯曲性能良好。所需零件为 U 形件, 结构简单对称, 对弯曲成型较为有利故尺寸精度完全符合弯曲精度等级要求。且零件的相对圆角半径 r/t=3/1.5=2<5～8, 因不会弯裂, 满足弯曲变形程度的要求。因此, 该零件满足弯曲工艺性要求, 且一次成型弯曲工艺性较好, 采纳简单的直壁校正弯曲法即可达到要求。二 毛坯展开长度的确定 毛坯长度按零件中性层计算。两段圆弧的中性层位移系数根据查《冲压模具设计手册》( 表 3—14) 得 x=0.38 ,故中性层曲率半径为: 下载后可任意编辑1、 需在试模后再圆弧部分长度: 2、 垂直部分的直线长度: 3、 底部的直线长度为: 下载后可任意编辑 4...
