WBS系列温度变送器安装使用说明书样本

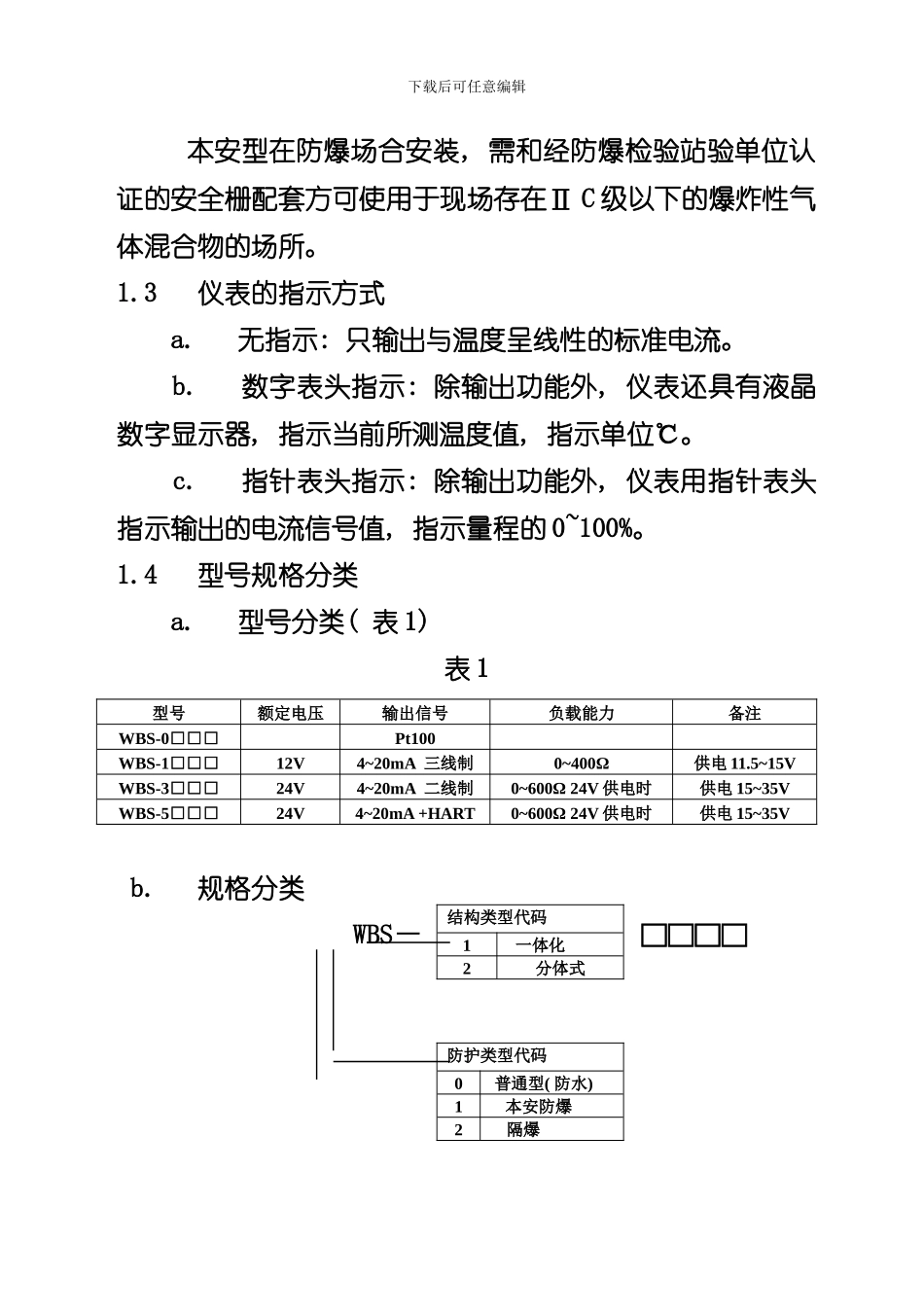

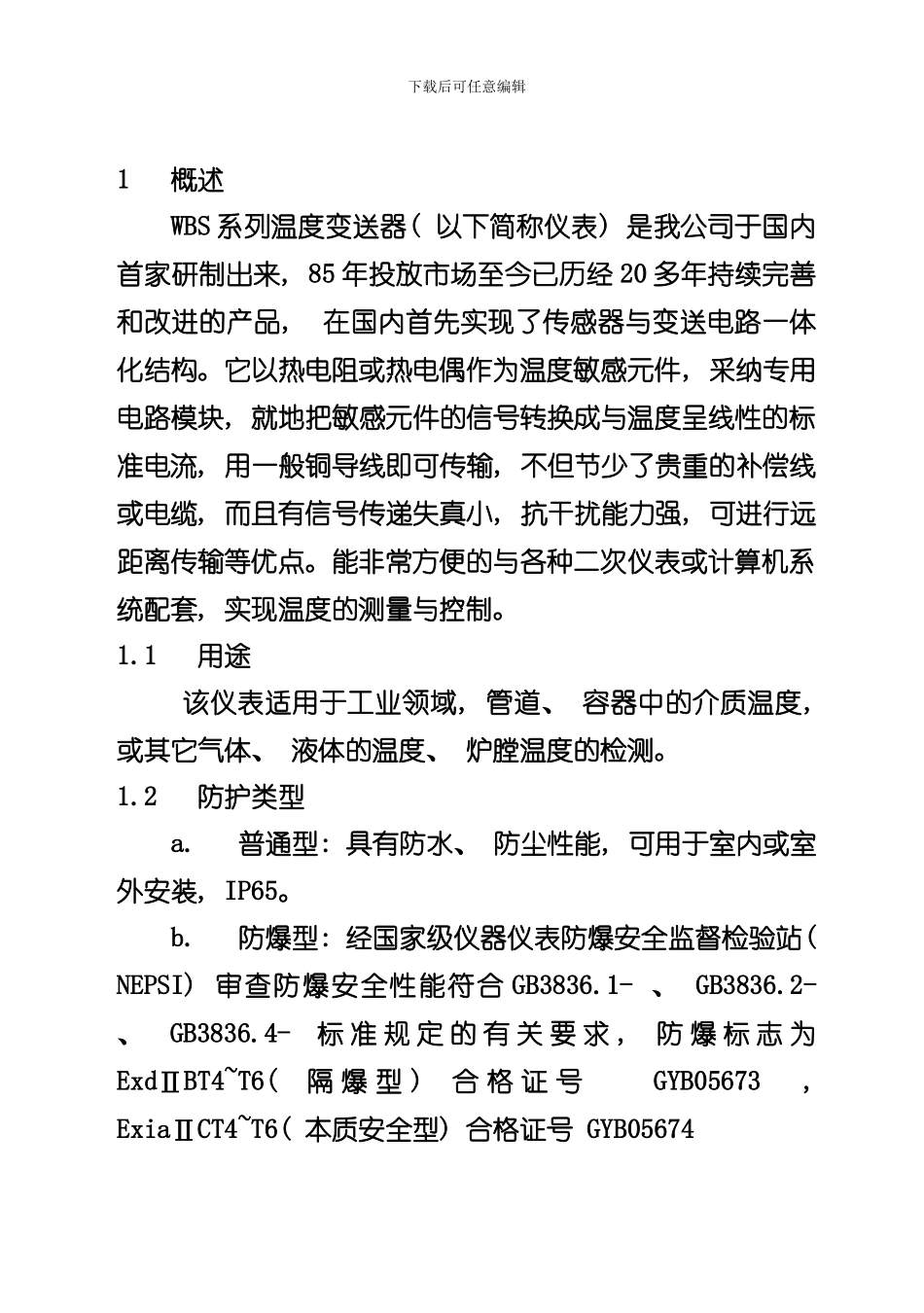

WBS 系列一体化温度变送器安装使用说明书开封开仪自动化仪表有限公司下载后可任意编辑1 概述WBS 系列温度变送器( 以下简称仪表) 是我公司于国内首家研制出来, 85 年投放市场至今已历经 20 多年持续完善和改进的产品, 在国内首先实现了传感器与变送电路一体化结构。它以热电阻或热电偶作为温度敏感元件, 采纳专用电路模块, 就地把敏感元件的信号转换成与温度呈线性的标准电流, 用一般铜导线即可传输, 不但节少了贵重的补偿线或电缆, 而且有信号传递失真小, 抗干扰能力强, 可进行远距离传输等优点。能非常方便的与各种二次仪表或计算机系统配套, 实现温度的测量与控制。1.1 用途该仪表适用于工业领域, 管道、 容器中的介质温度, 或其它气体、 液体的温度、 炉膛温度的检测。1.2 防护类型 a. 普通型: 具有防水、 防尘性能, 可用于室内或室外安装, IP65。 b. 防爆型: 经国家级仪器仪表防爆安全监督检验站( NEPSI) 审查防爆安全性能符合 GB3836.1- 、 GB3836.2- 、 GB3836.4- 标 准 规 定 的 有 关 要 求 , 防 爆 标 志 为 ExdⅡBT4~T6( 隔 爆 型 ) 合 格 证 号 GYB05673 , ExiaⅡCT4~T6( 本质安全型) 合格证号 GYB05674 下载后可任意编辑 本安型在防爆场合安装, 需和经防爆检验站验单位认证的安全栅配套方可使用于现场存在Ⅱ C 级以下的爆炸性气体混合物的场所。 1.3 仪表的指示方式 a. 无指示: 只输出与温度呈线性的标准电流。 b. 数字表头指示: 除输出功能外, 仪表还具有液晶数字显示器, 指示当前所测温度值, 指示单位℃。 c. 指针表头指示: 除输出功能外, 仪表用指针表头指示输出的电流信号值, 指示量程的 0~100%。1.4 型号规格分类 a. 型号分类( 表 1) 表 1 b. 规格分类 WBS—□□□□ 型号额定电压输出信号负载能力备注WBS-0□□□Pt100WBS-1□□□12V4~20mA 三线制0~400Ω供电 11.5~15VWBS-3□□□24V4~20mA 二线制0~600Ω 24V 供电时供电 15~35VWBS-5□□□24V4~20mA +HART 0~600Ω 24V 供电时供电 15~35V结构类型代码1 一体化2分体式防护类型代码0 普通型( 防水) 1本安防爆2隔爆下载后可任意编辑2 主要技术参数2.1 量程与分度号( 表 2) 注: 与防爆产品接触的介质温度不能超过其温度组别的规定, 见表 32.2 偏差参数: ( 1) 基本误差: ±0.5%( 用 Pt100 传感器) ±1.0%( 用热电偶传感器) 结构类型代...
