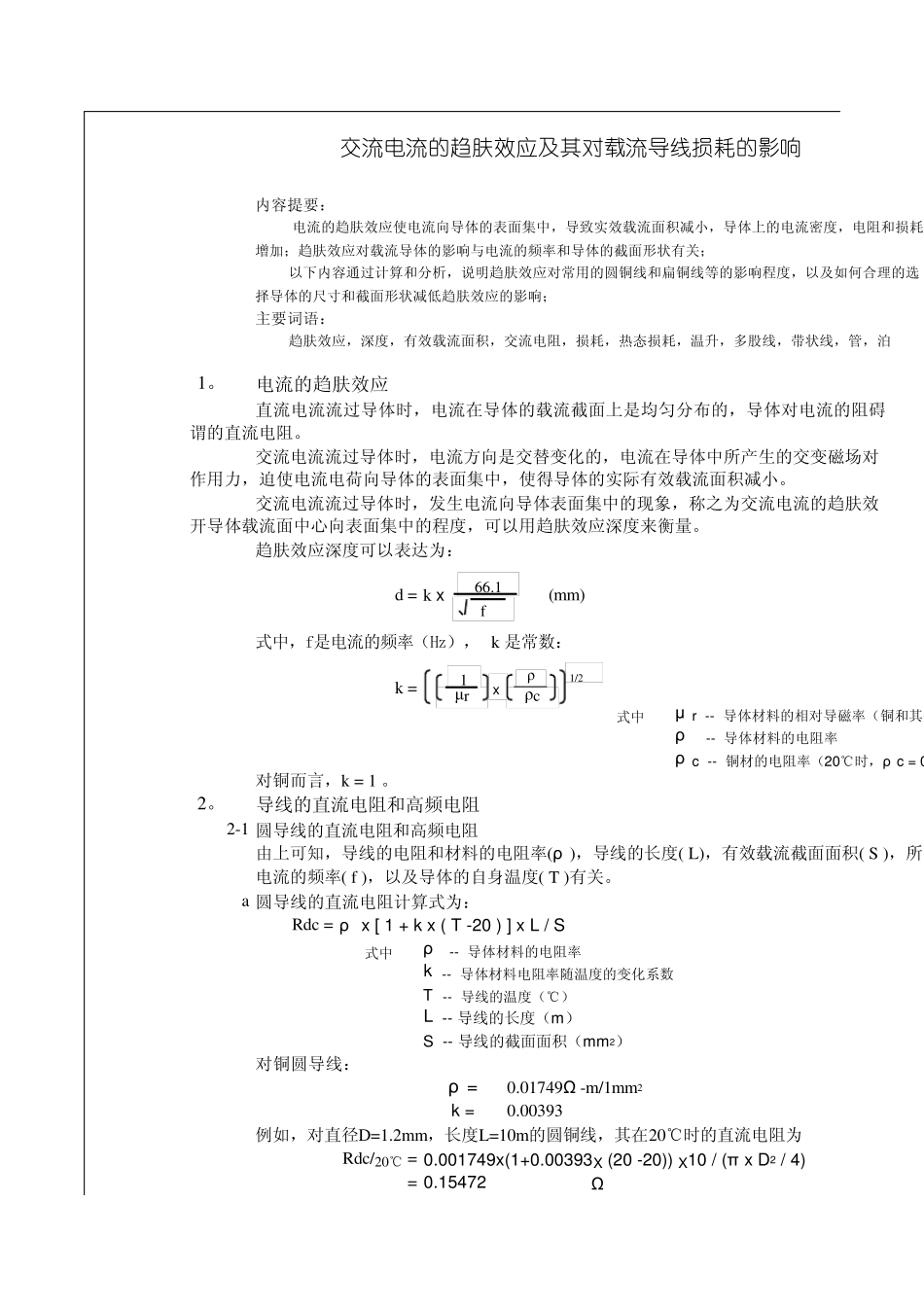

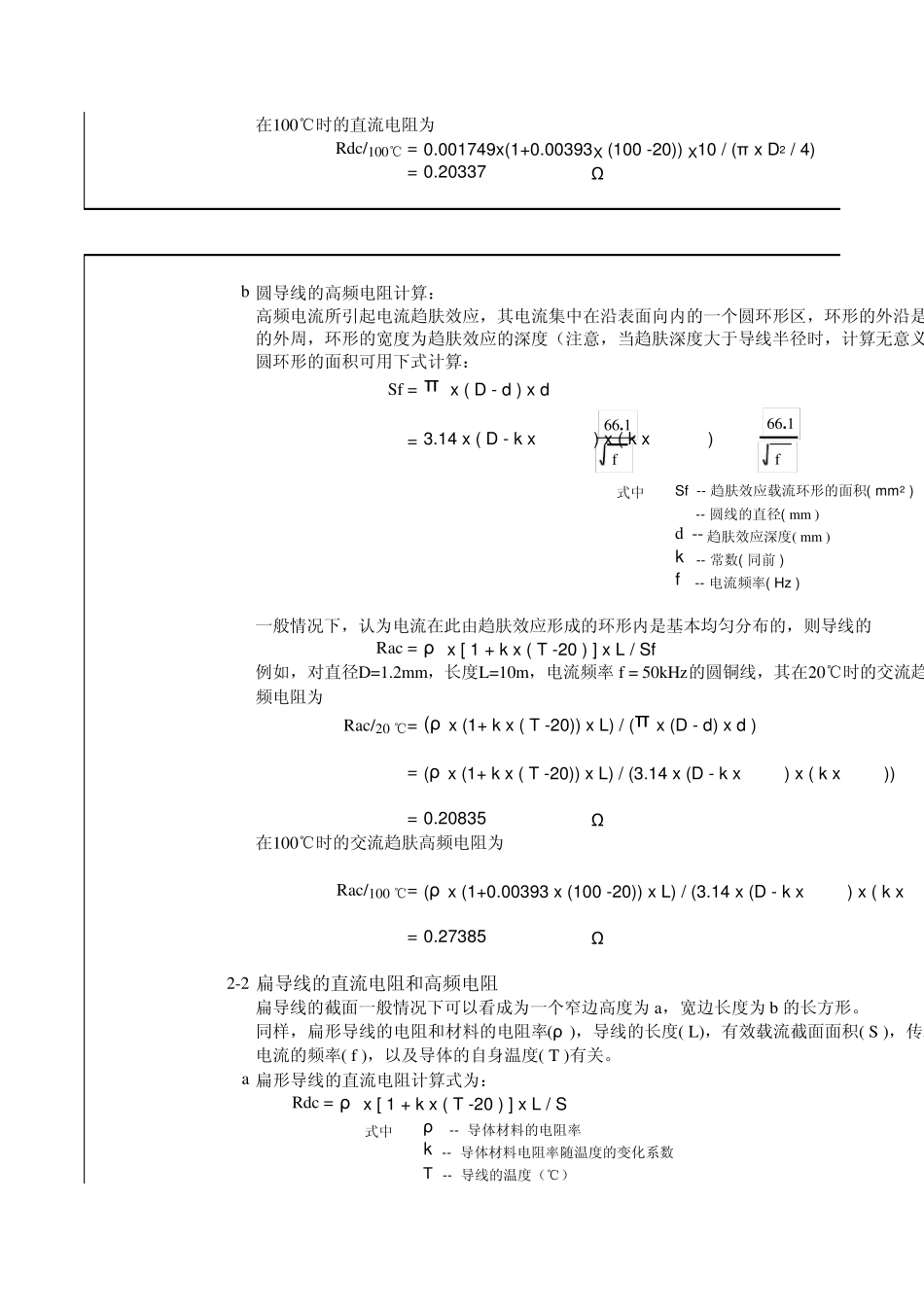

交流电流的趋肤效应及其对载流导线损耗的影响内容提要：主要词语：1。电流的趋肤效应直流电流流过导体时，电流在导体的载流截面上是均匀分布的，导体对电流的阻碍 谓的直流电阻。交流电流流过导体时，电流方向是交替变化的，电流在导体中所产生的交变磁场对 作用力，迫使电流电荷向导体的表面集中，使得导体的实际有效载流面积减小。交流电流流过导体时，发生电流向导体表面集中的现象，称之为交流电流的趋肤效 开导体载流面中心向表面集中的程度，可以用趋肤效应深度来衡量。趋肤效应深度可以表达为：d = k x(mm)式中，f是电流的频率（Hz）， k 是常数：k =式中μ r -- 导体材料的相对导磁率（铜和其他ρ -- 导体材料的电阻率ρ c -- 铜材的电阻率（20℃时，ρ c = 0对铜而言，k = 1 。2。导线的直流电阻和高频电阻 2-1 圆导线的直流电阻和高频电阻由上可知，导线的电阻和材料的电阻率(ρ )，导线的长度( L)，有效载流截面面积( S )，所传电流的频率( f )，以及导体的自身温度( T )有关。a 圆导线的直流电阻计算式为：Rdc = ρ x [ 1 + k x ( T -20 ) ] x L / S式中ρ -- 导体材料的电阻率k -- 导体材料电阻率随温度的变化系数T -- 导线的温度（℃）L -- 导线的长度（m）S -- 导线的截面面积（mm2）对铜圆导线：ρ =0.01749Ω -m/1mm2k =例如，对直径D=1.2mm，长度L=10m的圆铜线，其在20℃时的直流电阻为Rdc/20℃ = 0.001749x (1+0.00393X (20 -20)) X10 / (π x D2 / 4)=Ω 趋肤效应，深度，有效载流面积，交流电阻，损耗，热态损耗，温升，多股线，带状线，管，泊0.003930.15472 电流的趋肤效应使电流向导体的表面集中，导致实效载流面积减小，导体上的电流密度，电阻和损耗增加；趋肤效应对载流导体的影响与电流的频率和导体的截面形状有关； 以下内容通过计算和分析，说明趋肤效应对常用的圆铜线和扁铜线等的影响程度，以及如何合理的选择导体的尺寸和截面形状减低趋肤效应的影响；66.1f1/2x1μrρρc在100℃时的直流电阻为Rdc/100℃ = 0.001749x(1+0.00393X (100 -20)) X10 / (π x D2 / 4)=Ωb 圆导线的高频电阻计算：高频电流所引起电流趋肤效应，其电流集中在沿表面向内的一个圆环形区，环形的外沿是的外周，环形的宽度为趋肤效应的深度（注意，当趋肤深度大于导线半径时，计算无意义圆环形的面积可用下式计算：Sf = π x ( D - d )...
