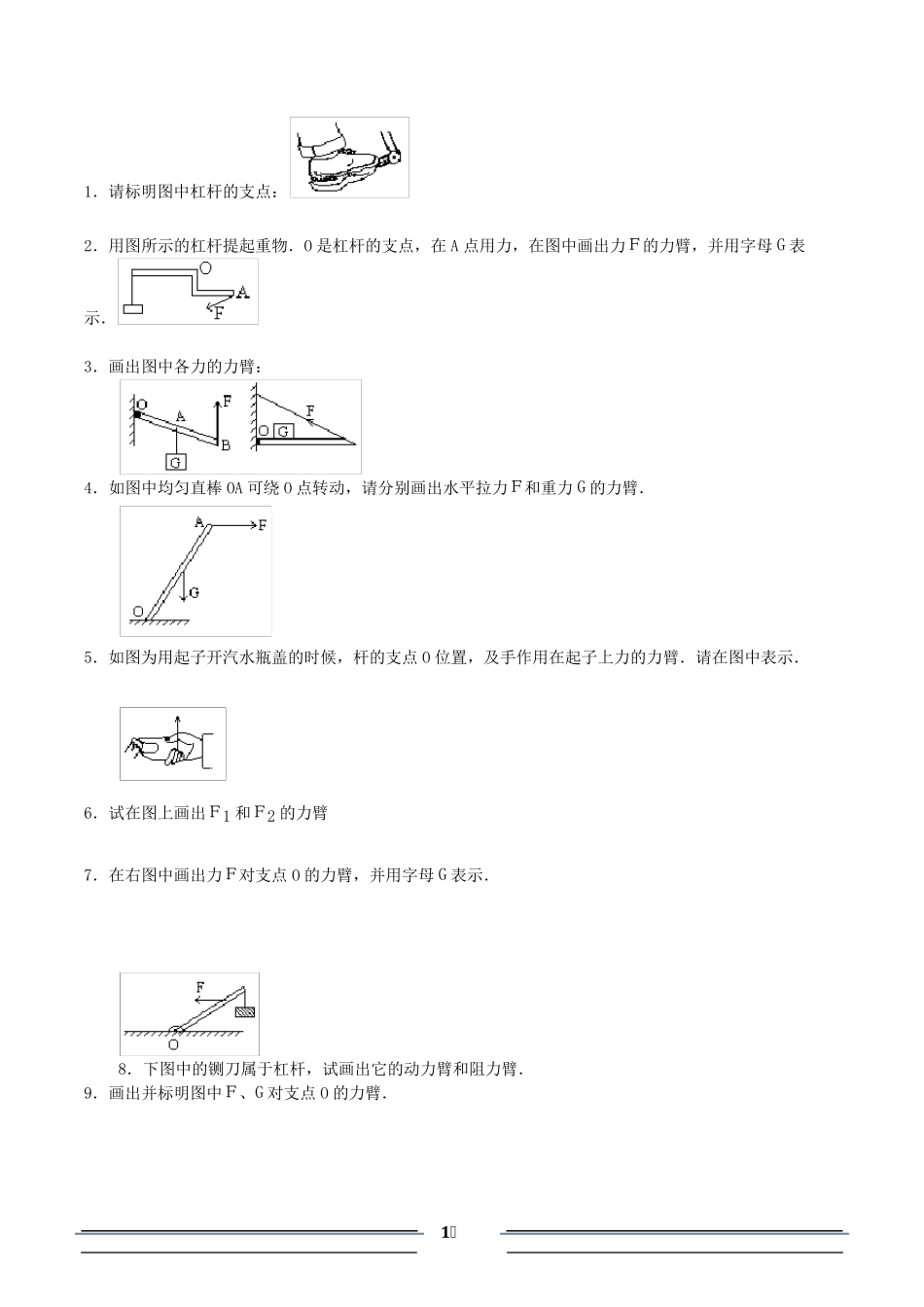

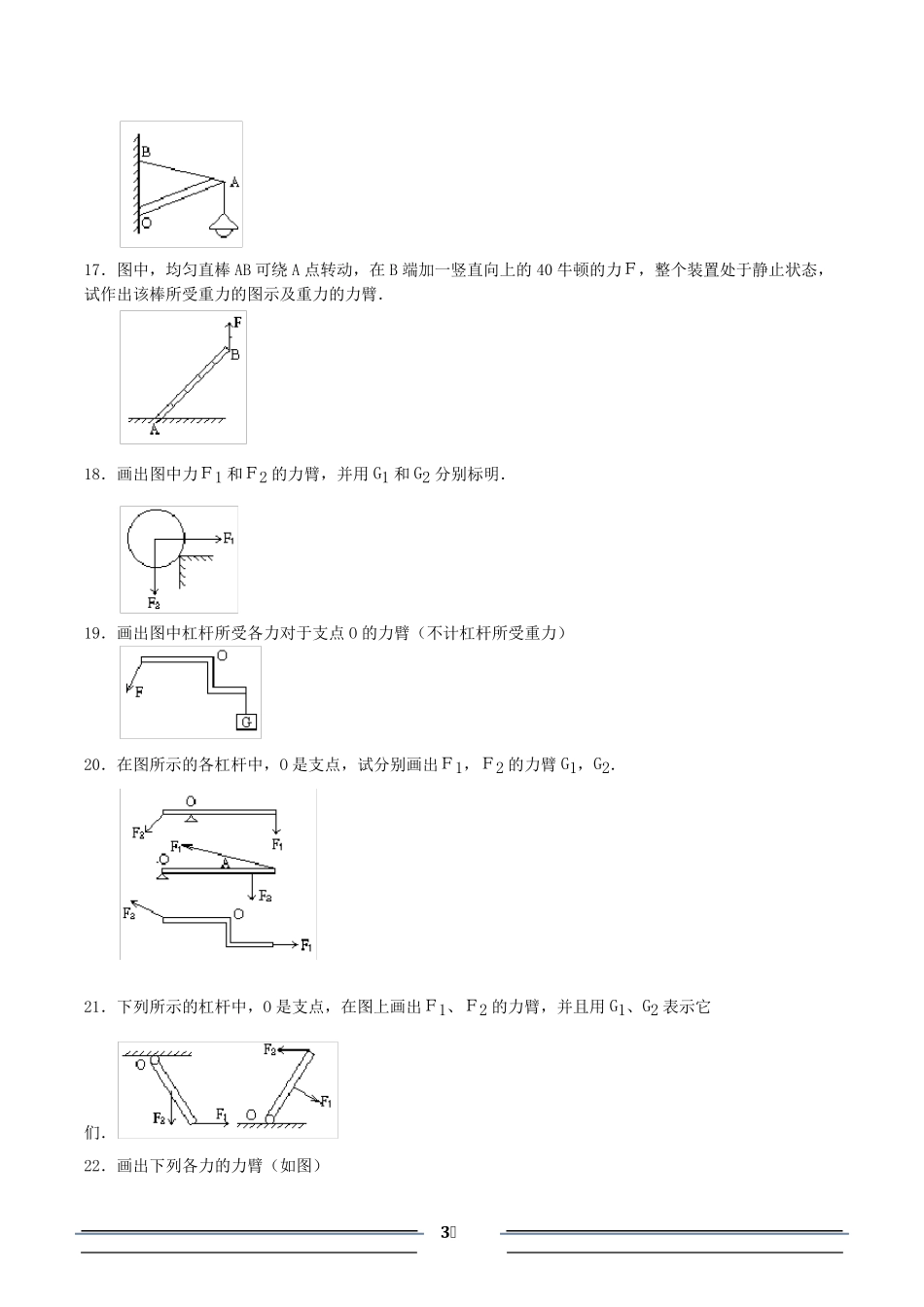

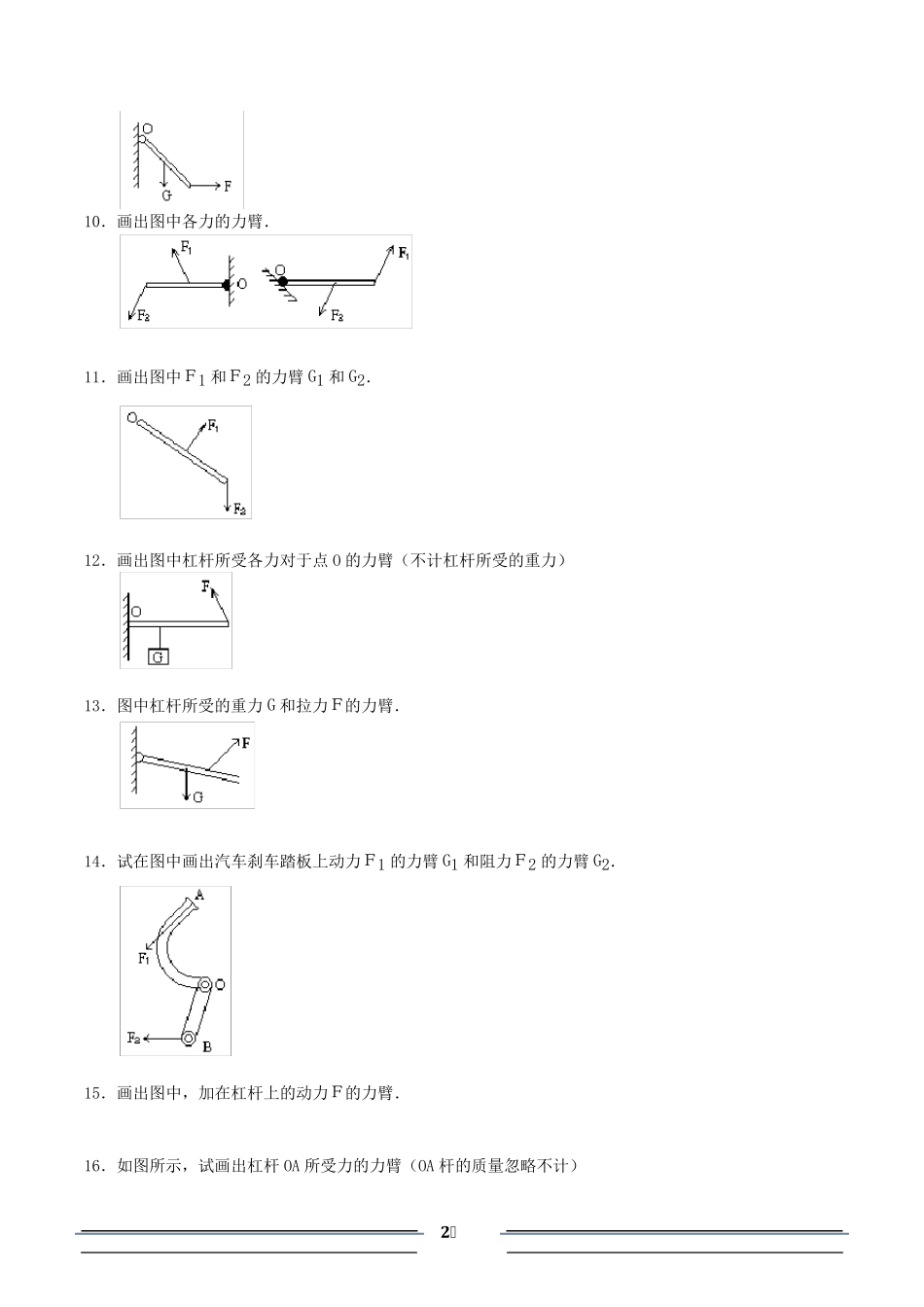

1 1．请标明图中杠杆的支点： 2．用图所示的杠杆提起重物．O 是杠杆的支点，在A 点用力，在图中画出力Ｆ的力臂，并用字母G 表示． 3．画出图中各力的力臂： 4．如图中均匀直棒OA 可绕O 点转动，请分别画出水平拉力Ｆ和重力G 的力臂． 5．如图为用起子开汽水瓶盖的时候，杆的支点O 位置，及手作用在起子上力的力臂．请在图中表示． 6．试在图上画出Ｆ1 和Ｆ2 的力臂 7．在右图中画出力Ｆ对支点O 的力臂，并用字母G 表示． 8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂． 9．画出并标明图中Ｆ、G 对支点O 的力臂． 2 10．画出图中各力的力臂． 11．画出图中Ｆ1 和Ｆ2 的力臂G1 和G2． 12．画出图中杠杆所受各力对于点O 的力臂（不计杠杆所受的重力） 13．图中杠杆所受的重力G 和拉力Ｆ的力臂． 14．试在图中画出汽车刹车踏板上动力Ｆ1 的力臂G1 和阻力Ｆ2 的力臂G2． 15．画出图中，加在杠杆上的动力Ｆ的力臂． 16．如图所示，试画出杠杆OA 所受力的力臂（OA 杆的质量忽略不计） 3 17．图中，均匀直棒AB 可绕A 点转动，在B 端加一竖直向上的40 牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂． 18．画出图中力Ｆ1 和Ｆ2 的力臂，并用G1 和G2 分别标明． 19．画出图中杠杆所受各力对于支点O 的力臂（不计杠杆所受重力） 20．在图所示的各杠杆中，O 是支点，试分别画出Ｆ1，Ｆ2 的力臂G1，G2． 21．下列所示的杠杆中，O 是支点，在图上画出Ｆ1、Ｆ2 的力臂，并且用G1、G2 表示它们． 22．画出下列各力的力臂（如图） 4 23．画出下列各力的力臂（如图） 24．如图中的点O 是杠杆的支点，画出力Ｆ1 和Ｆ2 的力臂，并用字母G1 和G2 标明． 25．画出图中Ｆ1 和Ｆ2 的力臂． 26．在图中，画出力Ｆ1 和Ｆ2 对杠杆支点O 的力臂，并分别用字母G1 和G2 表示． 27．如图所示，一木杆可绕固定轴 O 自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G 对O 点的力臂． 28．画出图1 和图2 中各力的力臂． 29．如图所示的杠杆，左边挂有两个各重 10 牛顿的相同钩码，在一个大小为 30 牛顿，方向竖直向下的力 5 作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力． 30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O 是支点，肌肉收缩，动力Ｆ1 作用在A 点上，阻力Ｆ2 ...
