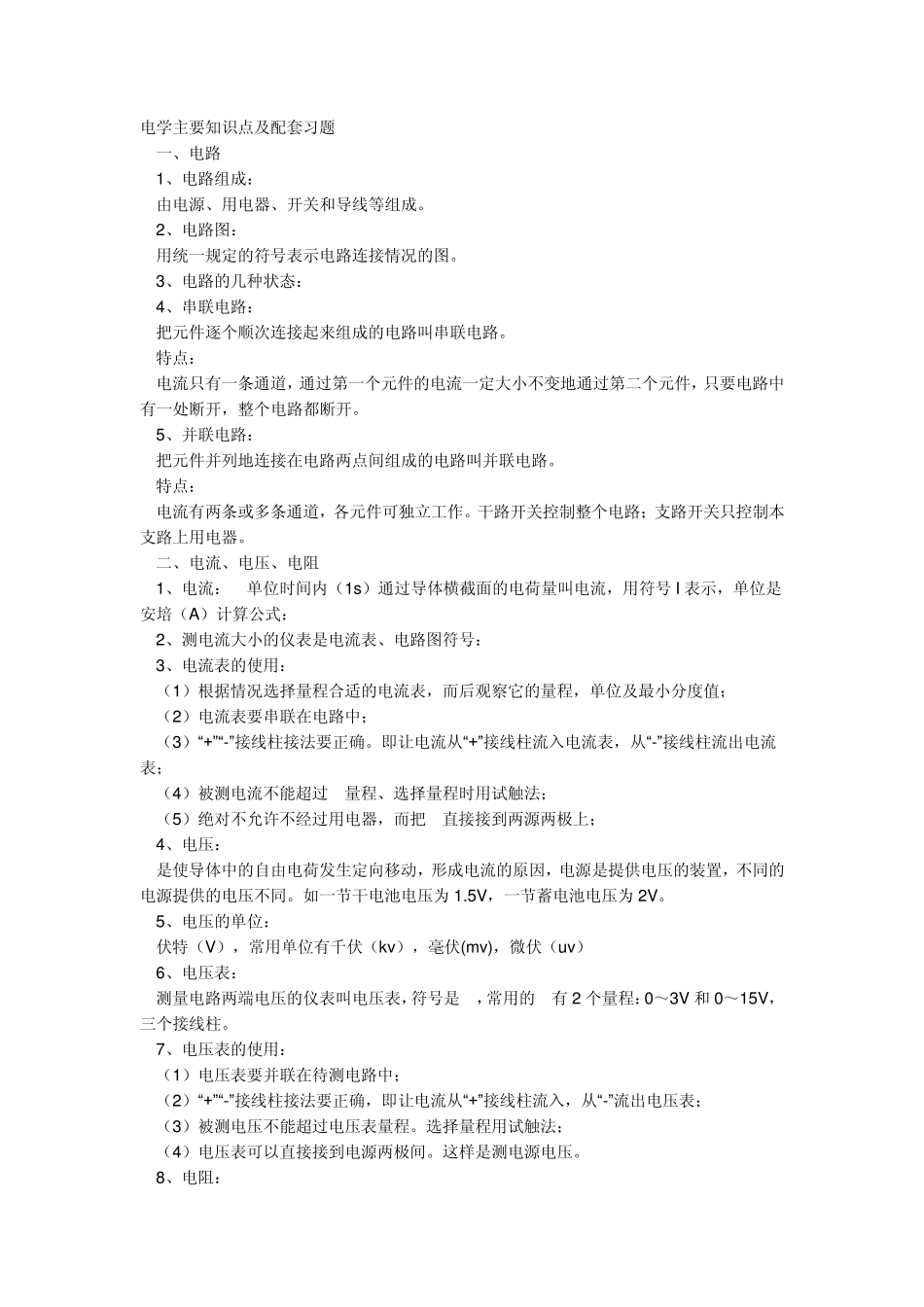

电学主要知识点及配套习题 一、电路 1、电路组成: 由电源、用电器、开关和导线等组成。 2、电路图: 用统一规定的符号表示电路连接情况的图。 3、电路的几种状态: 4、串联电路: 把元件逐个顺次连接起来组成的电路叫串联电路。 特点: 电流只有一条通道,通过第一个元件的电流一定大小不变地通过第二个元件,只要电路中有一处断开,整个电路都断开。 5、并联电路: 把元件并列地连接在电路两点间组成的电路叫并联电路。 特点: 电流有两条或多条通道,各元件可独立工作。干路开关控制整个电路;支路开关只控制本支路上用电器。 二、电流、电压、电阻 1、电流: 单位时间内(1s)通过导体横截面的电荷量叫电流,用符号 I 表示,单位是安培(A)计算公式: 2、测电流大小的仪表是电流表、电路图符号: 3、电流表的使用: (1)根据情况选择量程合适的电流表,而后观察它的量程,单位及最小分度值; (2)电流表要串联在电路中; (3)“+”“-”接线柱接法要正确。即让电流从“+”接线柱流入电流表,从“-”接线柱流出电流表; (4)被测电流不能超过 量程、选择量程时用试触法; (5)绝对不允许不经过用电器,而把 直接接到两源两极上; 4、电压: 是使导体中的自由电荷发生定向移动,形成电流的原因,电源是提供电压的装置,不同的电源提供的电压不同。如一节干电池电压为 1.5V,一节蓄电池电压为 2V。 5、电压的单位: 伏特(V),常用单位有千伏(kv),毫伏(mv),微伏(uv) 6、电压表: 测量电路两端电压的仪表叫电压表,符号是 ,常用的 有 2 个量程:0~3V 和 0~15V,三个接线柱。 7、电压表的使用: (1)电压表要并联在待测电路中; (2)“+”“-”接线柱接法要正确,即让电流从“+”接线柱流入,从“-”流出电压表; (3)被测电压不能超过电压表量程。选择量程用试触法; (4)电压表可以直接接到电源两极间。这样是测电源电压。 8、电阻: 用来表示导体对电流阻碍作用大小的物理量,用符号R 表示。 电阻大小: 由导体的材料、长度、横截面积决定,而与电路两端电压和电流开关它常受温度的影响。 9、变阻器: 通过改变连入电路中电阻线的长度的方法来改变电阻的符号是可分为滑动变阻器、电阻箱两种,滑动变阻器虽不能直接读出连入电路的阻值大小,但却能逐渐改变连入电路中的电阻大小。电阻箱能表示出连入电路中的电阻值,但不能连续地改变电阻大小。 三、电流与电压和电阻...
