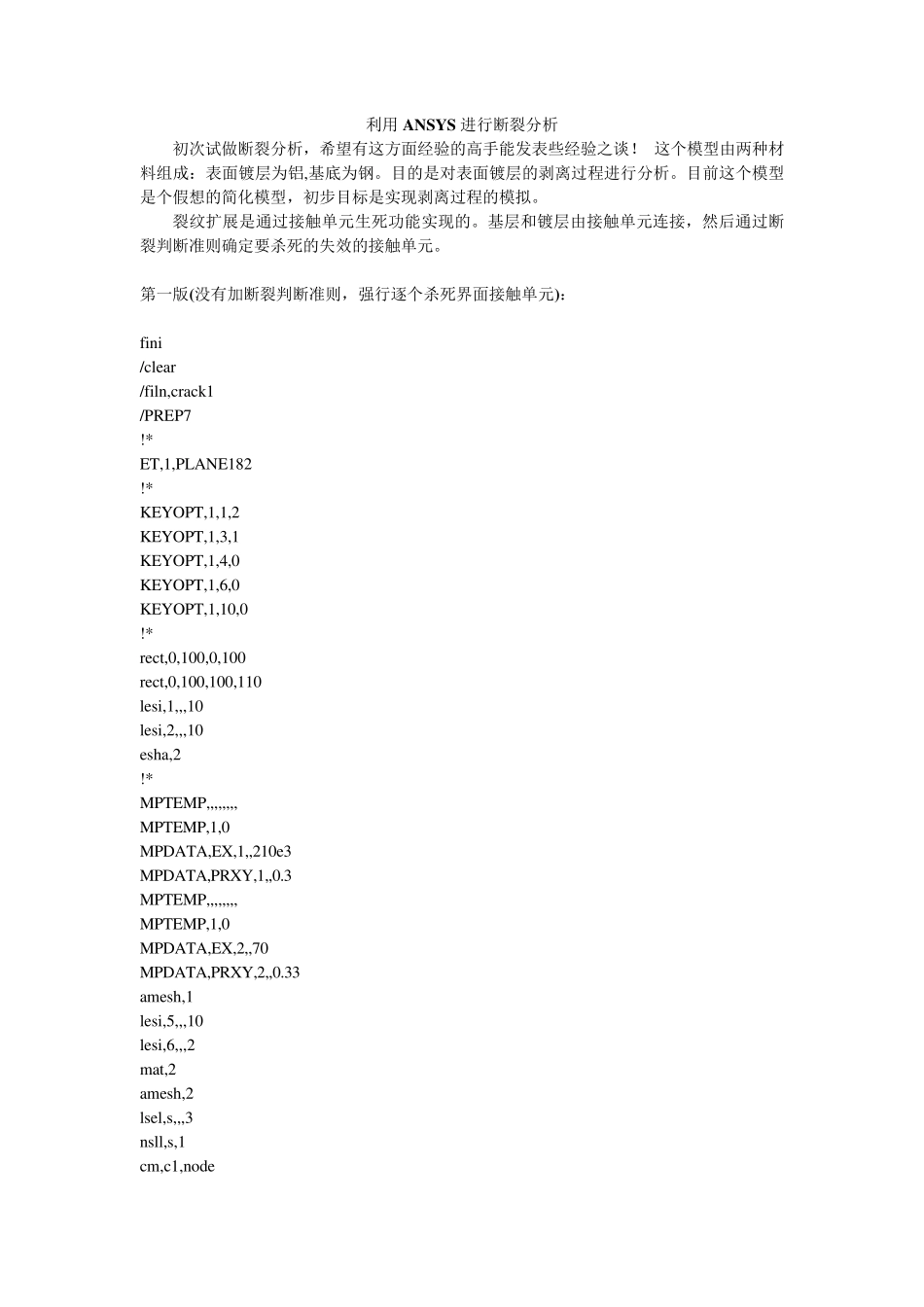

利用ANSYS进行断裂分析_第1页
1/8

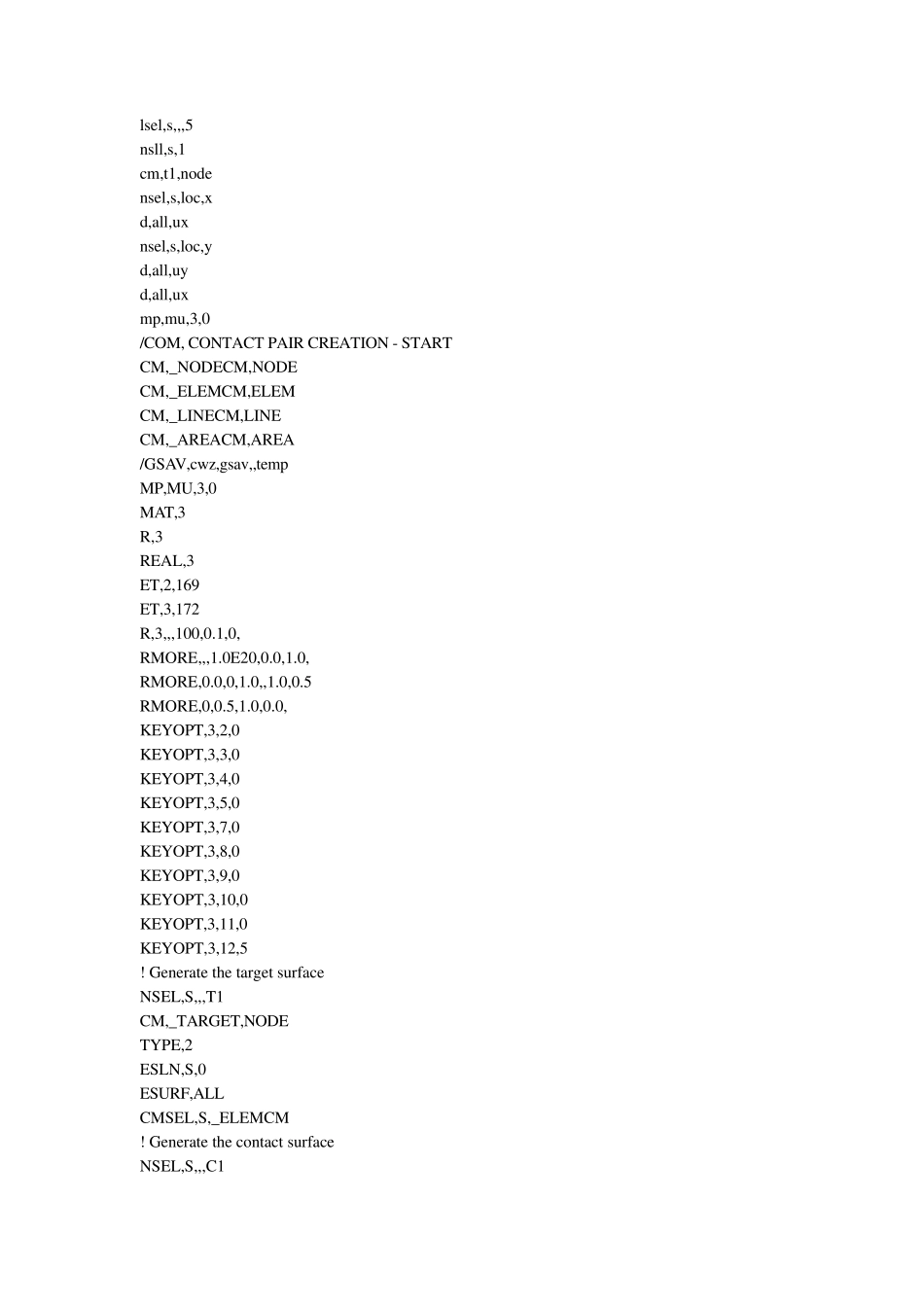

利用ANSYS进行断裂分析_第2页
2/8

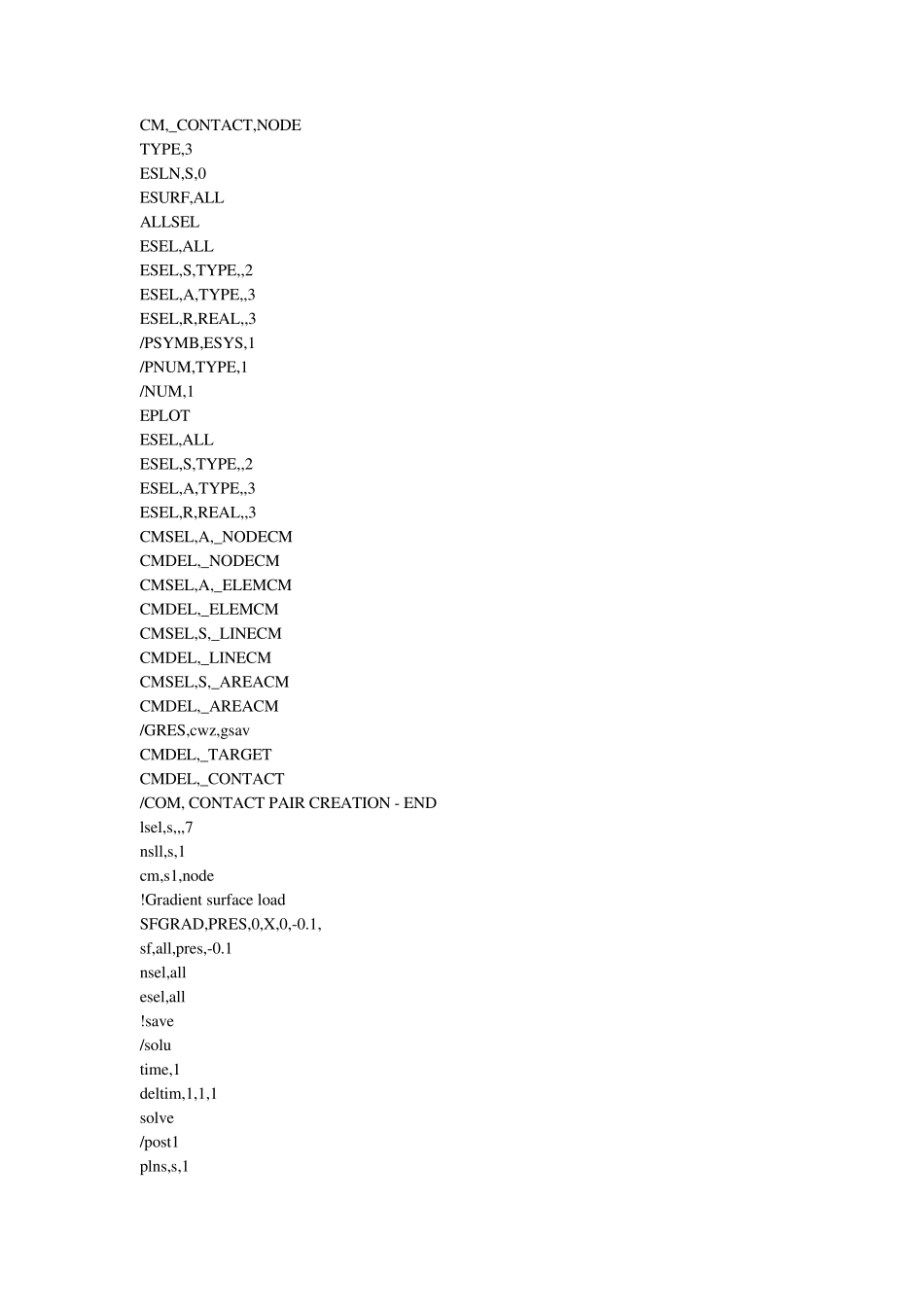

利用ANSYS进行断裂分析_第3页
3/8
利用ANSY S 进行断裂分析 初次试做断裂分析,希望有这方面经验的高手能发表些经验之谈! 这个模型由两种材料组成:表面镀层为铝,基底为钢。目的是对表面镀层的剥离过程进行分析。目前这个模型是个假想的简化模型,初步目标是实现剥离过程的模拟。 裂纹扩展是通过接触单元生死功能实现的。基层和镀层由接触单元连接,然后通过断裂判断准则确定要杀死的失效的接触单元。 第一版(没有加断裂判断准则,强行逐个杀死界面接触单元): fini /clear /filn,crack1 /PREP7 !* ET,1,PLANE182 !* KEYOPT,1,1,2 KEYOPT,1,3,1 KEYOPT,1,4,0 KEYOPT,1,6,0 KEYOPT,1,10,0 !* rect,0,100,0,100 rect,0,100,100,110 lesi,1,,,10 lesi,2,,,10 esha,2 !* MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,EX,1,,210e3 MPDATA,PRXY,1,,0.3 MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,EX,2,,70 MPDATA,PRXY,2,,0.33 amesh,1 lesi,5,,,10 lesi,6,,,2 mat,2 amesh,2 lsel,s,,,3 nsll,s,1 cm,c1,node lsel,s,,,5 nsll,s,1 cm,t1,node nsel,s,loc,x d,all,ux nsel,s,loc,y d,all,uy d,all,ux mp,mu,3,0 /COM, CONTACT PAIR CREATION - START CM,_NODECM,NODE CM,_ELEMCM,ELEM CM,_LINECM,LINE CM,_AREACM,AREA /GSAV,cwz,gsav,,temp MP,MU,3,0 MAT,3 R,3 REAL,3 ET,2,169 ET,3,172 R,3,,,100,0.1,0, RMORE,,,1.0E20,0.0,1.0, RMORE,0.0,0,1.0,,1.0,0.5 RMORE,0,0.5,1.0,0.0, KEYOPT,3,2,0 KEYOPT,3,3,0 KEYOPT,3,4,0 KEYOPT,3,5,0 KEYOPT,3,7,0 KEYOPT,3,8,0 KEYOPT,3,9,0 KEYOPT,3,10,0 KEYOPT,3,11,0 KEYOPT,3,12,5 ! Generate the target surface NSEL,S,,,T1 CM,_TARGET,NODE TYPE,2 ESLN,S,0 ESURF,ALL CMSEL,S,_ELEMCM ! Generate the contact surface NSEL,S,,,C1 CM,_CONTACT,NODE TYPE,3 ESLN,S,0 ESURF,ALL ALLSEL ESEL,ALL ESEL,S,TYPE,,2 ESEL,A,TYPE,,3 ESEL,R,REAL,,3 /PSYMB,ESYS,1 /PNUM,TYPE,1 /NUM,1 EPLOT ESEL,ALL ESEL,S,TYPE,,2 ESEL,A,TYPE,,3 ESEL,R,REAL,,3 CMSEL,A,_NODECM CMDEL,_NODECM CMSEL,A,_ELEMCM CMDEL,_ELEMCM CMSEL,S,_LINECM CMDEL,_LINECM CMSEL,S,_AREACM CMDEL,_AREACM /GRES,cwz,gsav CMDEL,_TARGET CMDEL,_CONTACT /COM, CONTACT PAIR CREATION - END lsel,s,,,7 nsll,s,1 cm,s1,node !Gradient surface l...
