制图标准的简化

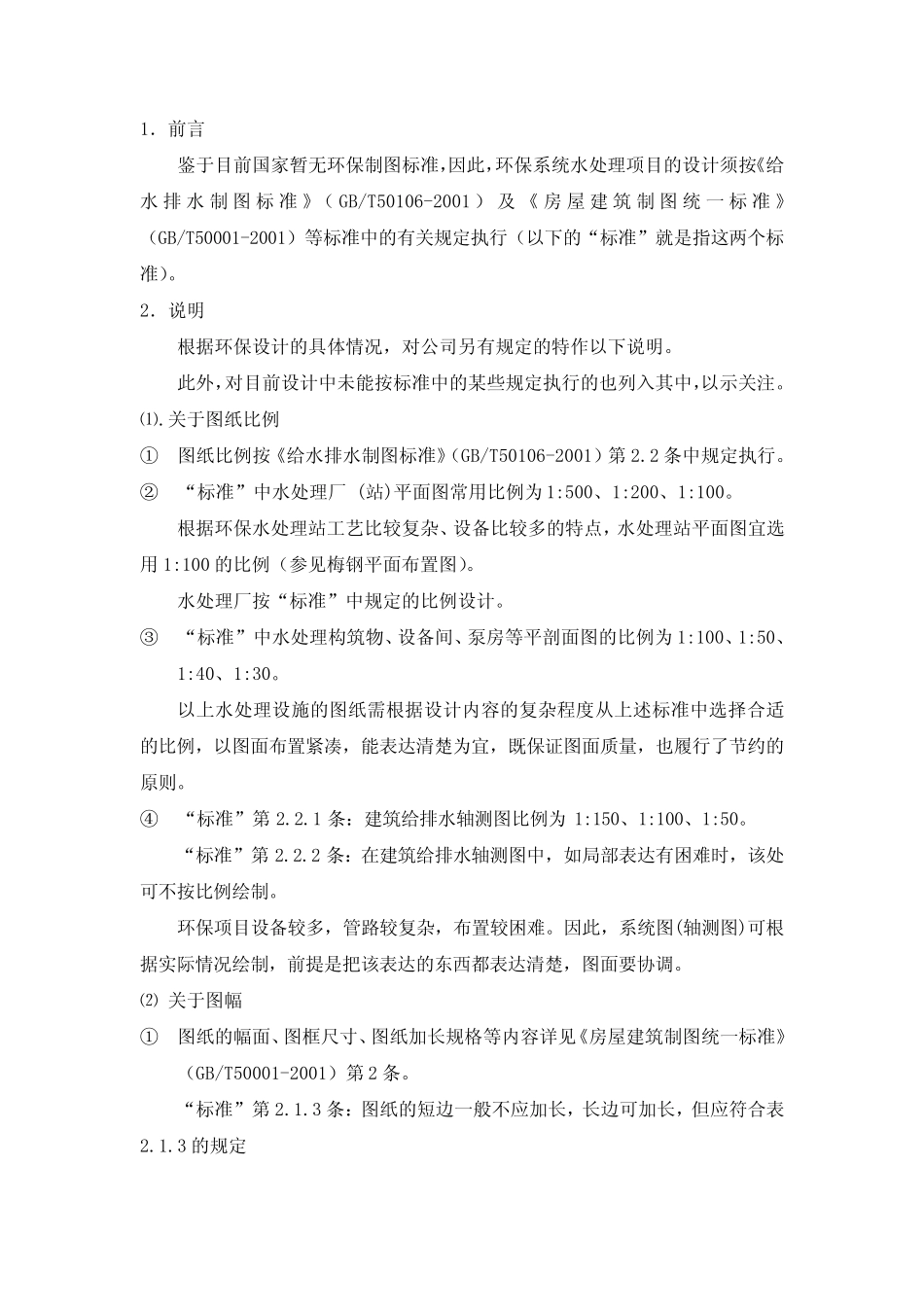

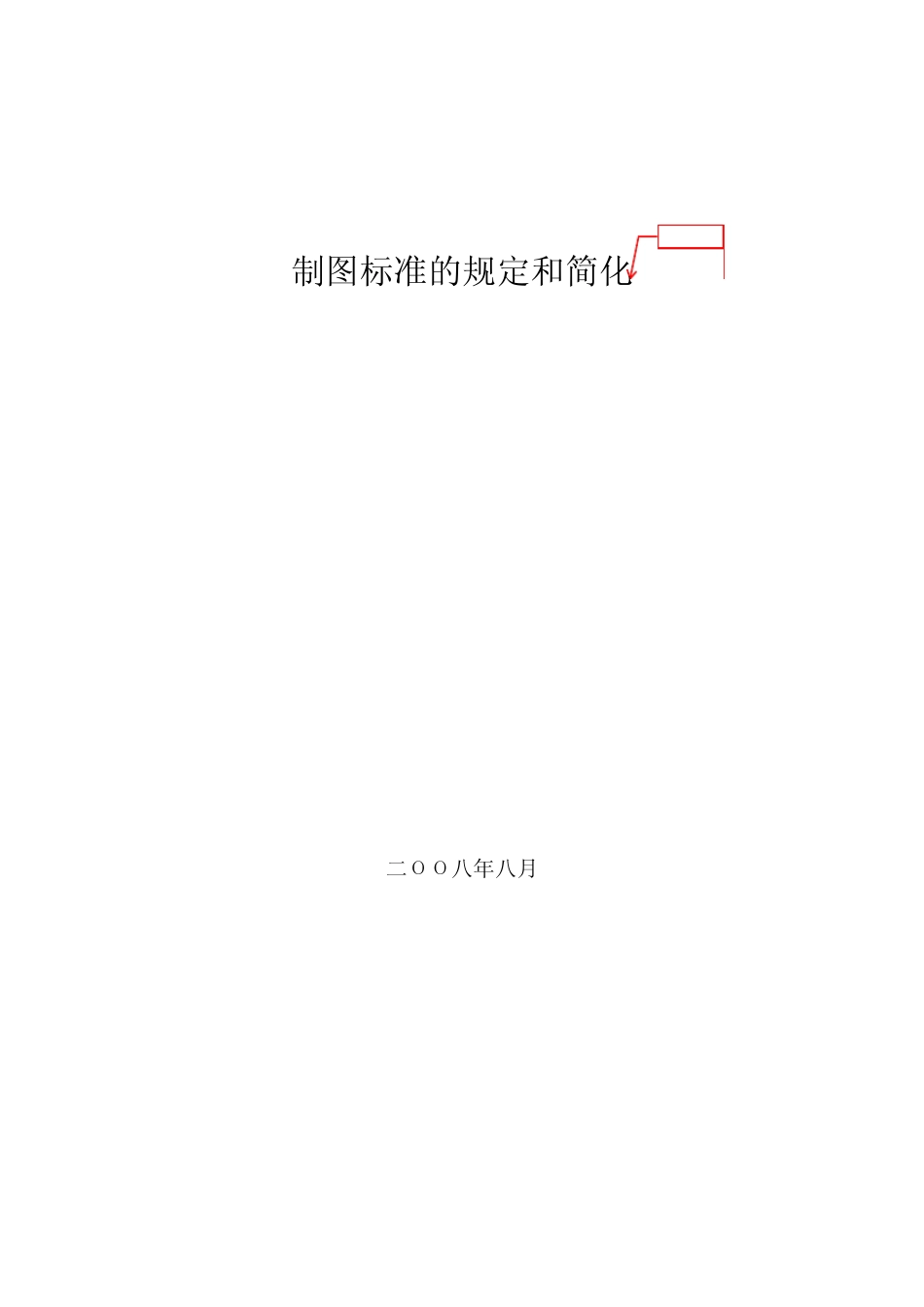

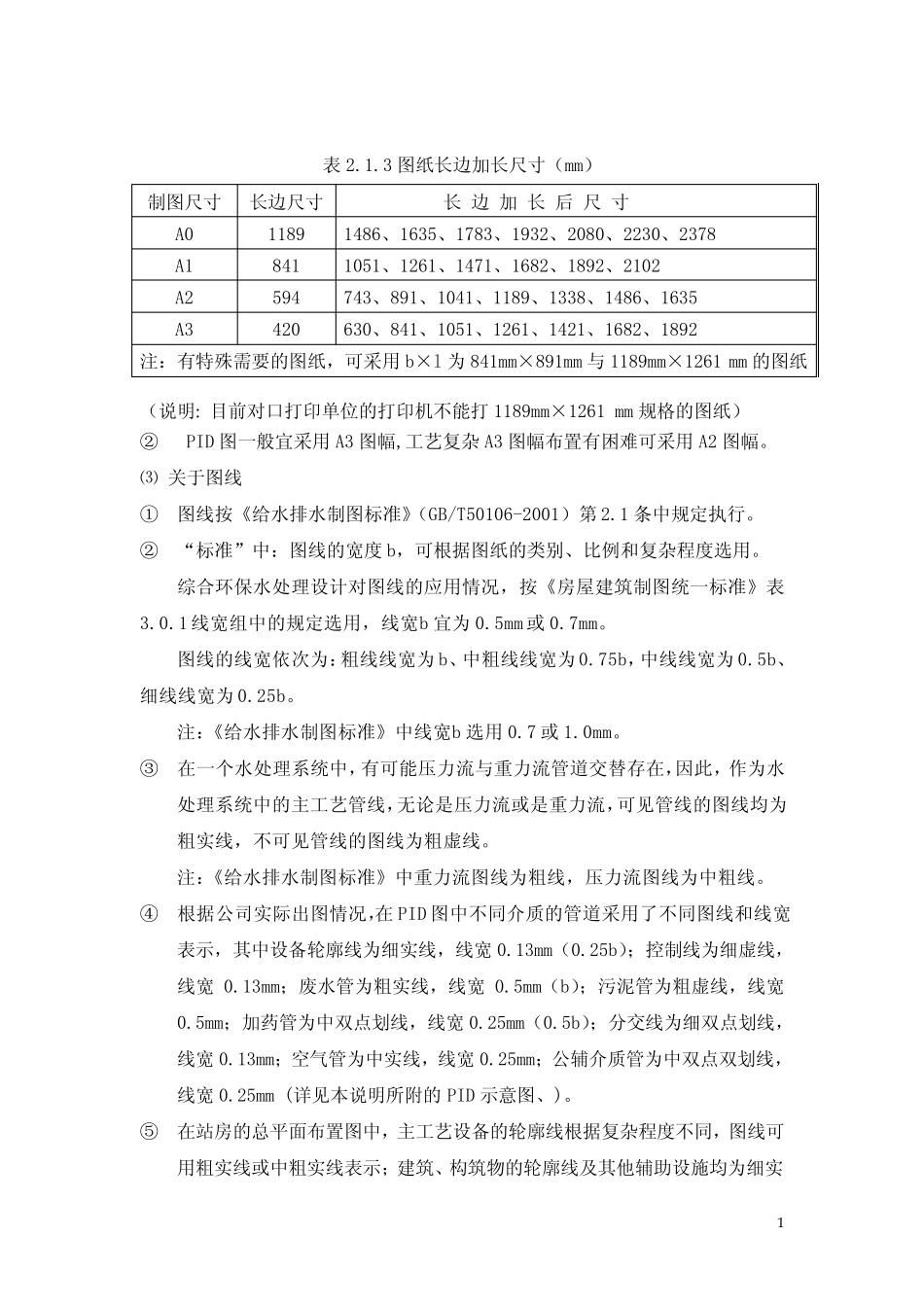

制图标准的规定和简化 二ΟΟ八年八月 推荐両1．前言 鉴于目前国家暂无环保制图标准，因此，环保系统水处理项目的设计须按《给水排水制图标准》（GB/T50106-2001 ）及《房屋建筑制图统一标准》（GB/T50001-2001）等标准中的有关规定执行（以下的“标准”就是指这两个标准）。 2．说明 根据环保设计的具体情况，对公司另有规定的特作以下说明。 此外，对目前设计中未能按标准中的某些规定执行的也列入其中，以示关注。 ⑴.关于图纸比例 ① 图纸比例按《给水排水制图标准》（GB/T50106-2001）第 2.2 条中规定执行。 ② “标准”中水处理厂 (站)平面图常用比例为 1:500、1:200、1:100。 根据环保水处理站工艺比较复杂、设备比较多的特点，水处理站平面图宜选用 1:100 的比例（参见梅钢平面布置图）。 水处理厂按“标准”中规定的比例设计。 ③ “标准”中水处理构筑物、设备间、泵房等平剖面图的比例为 1:100、1:50、1:40、1:30。 以上水处理设施的图纸需根据设计内容的复杂程度从上述标准中选择合适的比例，以图面布置紧凑，能表达清楚为宜，既保证图面质量，也履行了节约的原则。 ④ “标准”第 2.2.1 条：建筑给排水轴测图比例为 1:150、1:100、1:50。 “标准”第 2.2.2 条：在建筑给排水轴测图中，如局部表达有困 难 时 ，该 处可 不 按比例绘 制。 环保项目设备较多，管 路 较复杂，布置较困 难 。因此，系统图(轴测图)可 根据实 际 情况绘 制，前提 是把 该 表达的东 西 都 表达清楚，图面要 协 调 。 ⑵ 关于图幅 ① 图纸的幅 面、图框 尺 寸 、图纸加 长 规格 等内容详 见《房屋建筑制图统一标准》（GB/T50001-2001）第 2 条。 “标准”第 2.1.3 条：图纸的短 边 一般 不 应 加 长 ，长 边 可 加 长 ，但 应 符 合表2.1.3 的规定 1 表2.1.3 图纸长边加长尺寸（mm） 制图尺寸 长边尺寸 长 边 加 长 后 尺 寸 A0 1189 1486、1635、1783、1932、2080、2230、2378 A1 841 1051、1261、1471、1682、1892、2102 A2 594 743、891、1041、1189、1338、1486、1635 A3 420 630、841、1051、1261、1421、1682、1892 注：有特殊需要的图纸，可采用b×l 为 841mm×891mm 与 1189mm×1261 mm 的图纸 （说明: 目前对口打印单位的打印机不能打 1189mm×1261 mm 规格的图纸） ② PID 图一般宜采用A3 图幅,工艺复杂 A3 ...
