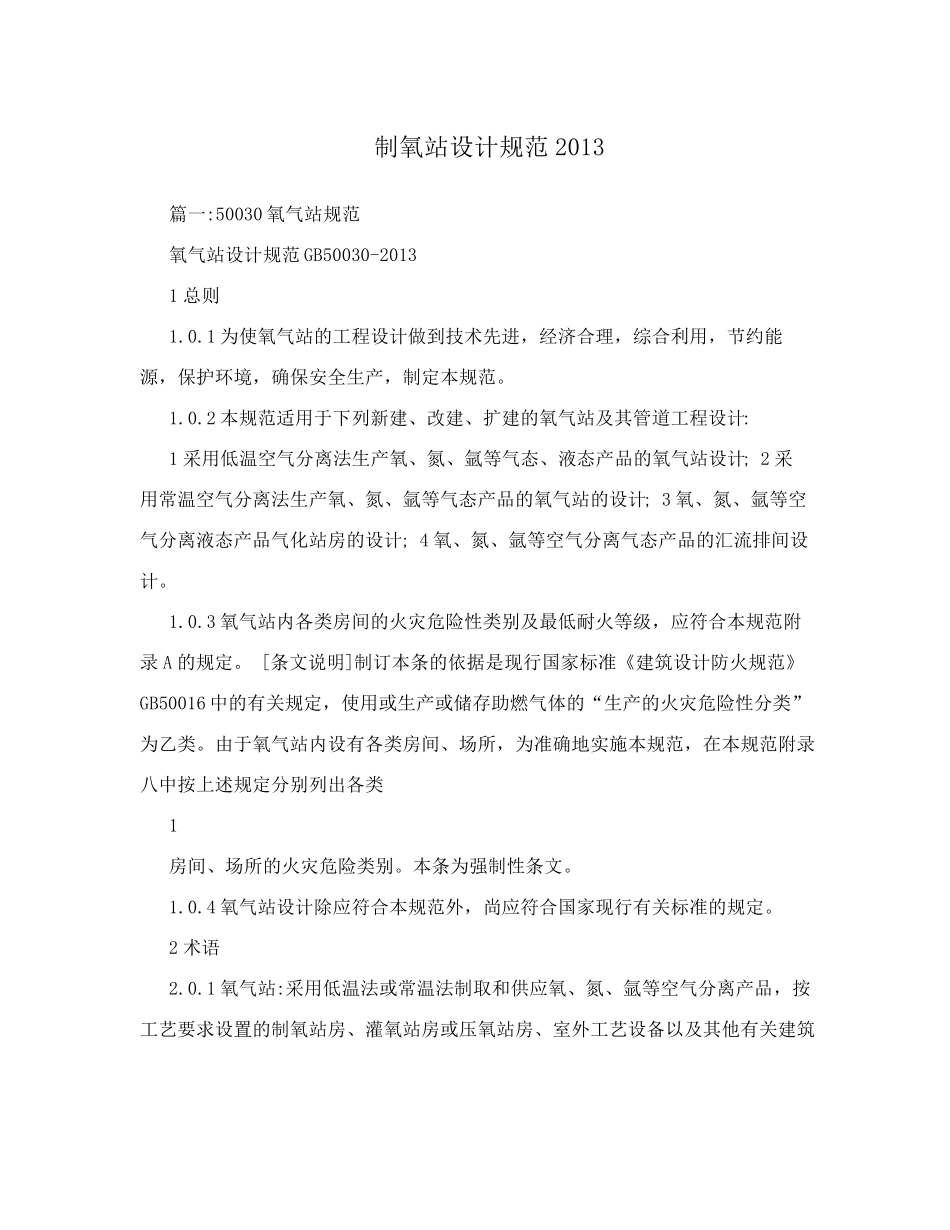

制氧站设计规范2013 篇一:50030 氧气站规范 氧气站设计规范GB50030-2013 1 总则 1.0.1 为使氧气站的工程设计做到技术先进，经济合理，综合利用，节约能源，保护环境，确保安全生产，制定本规范。 1.0.2 本规范适用于下列新建、改建、扩建的氧气站及其管道工程设计: 1 采用低温空气分离法生产氧、氮、氩等气态、液态产品的氧气站设计; 2 采用常温空气分离法生产氧、氮、氩等气态产品的氧气站的设计; 3 氧、氮、氩等空气分离液态产品气化站房的设计; 4 氧、氮、氩等空气分离气态产品的汇流排间设计。 1.0.3 氧气站内各类房间的火灾危险性类别及最低耐火等级，应符合本规范附录A 的规定。 [条文说明]制订本条的依据是现行国家标准《建筑设计防火规范》GB50016 中的有关规定，使用或生产或储存助燃气体的“生产的火灾危险性分类”为乙类。由于氧气站内设有各类房间、场所，为准确地实施本规范，在本规范附录八中按上述规定分别列出各类 1 房间、场所的火灾危险类别。本条为强制性条文。 1.0.4 氧气站设计除应符合本规范外，尚应符合国家现行有关标准的规定。 2 术语 2.0.1 氧气站:采用低温法或常温法制取和供应氧、氮、氩等空气分离产品，按工艺要求设置的制氧站房、灌氧站房或压氧站房、室外工艺设备以及其他有关建筑物和构筑物的统称。 2.0.2 制氧站房:布置制取氧气和其他空气分离产品工艺设备的主要及辅助生产间的建筑物。 2.0.3 灌氧站房:布置压缩、充灌并贮存输送氧气、氮气、氩气和其他空气分离产品工艺设备的主要及辅助生产间的建筑物。 2.0.4 氧气压缩机间:布置压缩、输送氧气和其他空气分离产品工艺设备的主要及辅助生产间的建筑物。 2.0.5 稀有气体间:布置稀有气体净化、提纯工艺设备的主要及辅助生产间的建筑物。 2.0.6 气化站房:布置空气分离液态产品的储罐、气化设备为主的建筑物。 2.0.7 汇流排间:布置输送氧、氮、氩等气体，供给用户的汇流排或气瓶集装格，并可存放一定气瓶的建筑物。 2.0.8 实瓶:在一定充灌压力下的气瓶，一般指水容积为 40L、工作压力为12MPa-15MPa 的气体钢瓶。 2.0.9 空瓶:无内压或有一定残余压力的气体钢瓶。 2 2.0.10 钢瓶集装格:以专用框架固定，采用集气管将多只气体钢瓶接口并联组合的气体钢瓶组单元。 2.0.11 厂区管道:氧气站各主要生产建筑物之间以及氧气站接至各用户之间的管道。 2.0.12 车间管道:氧气站主要生产间建筑物内部以及气体用户车间建筑...
