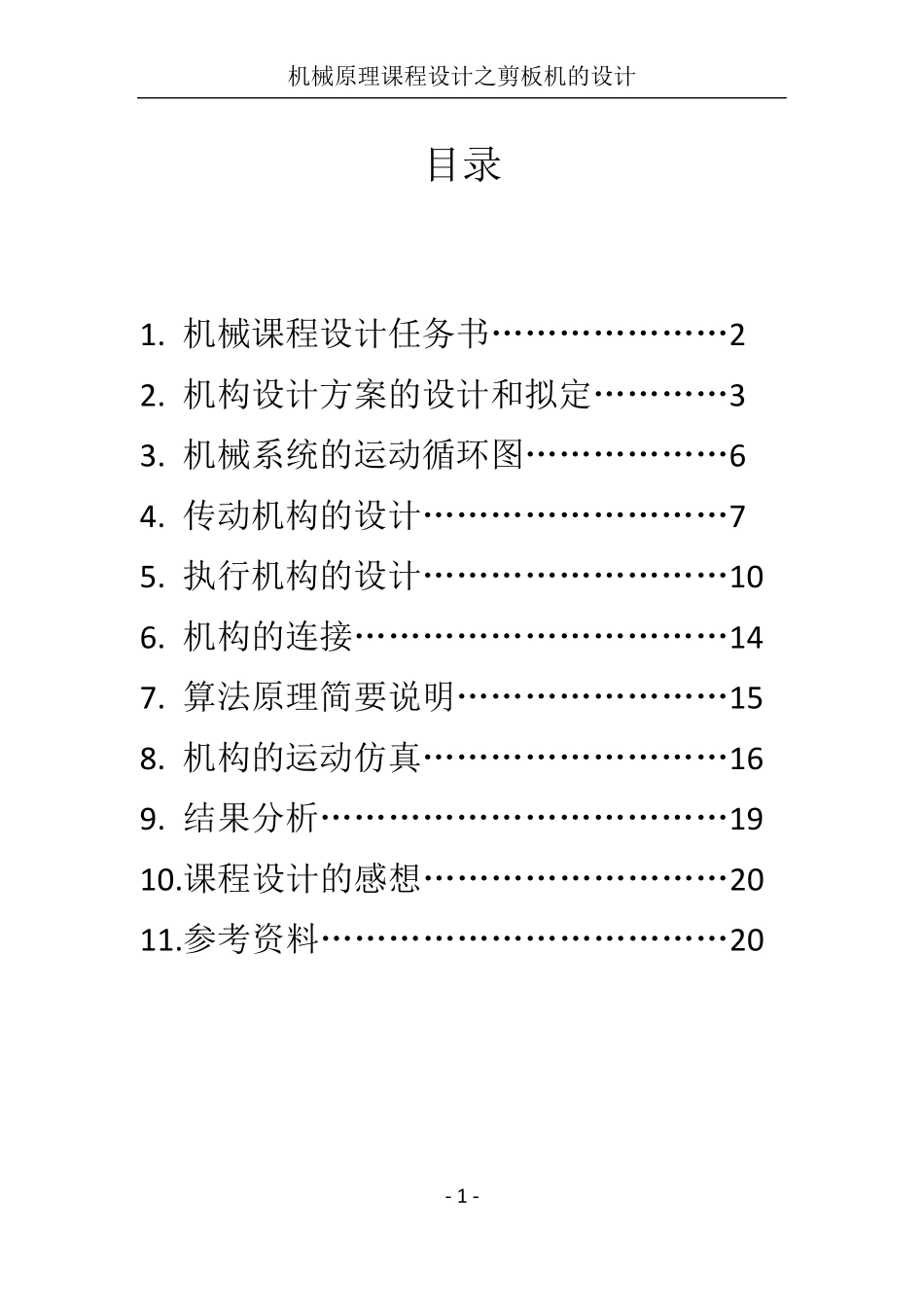

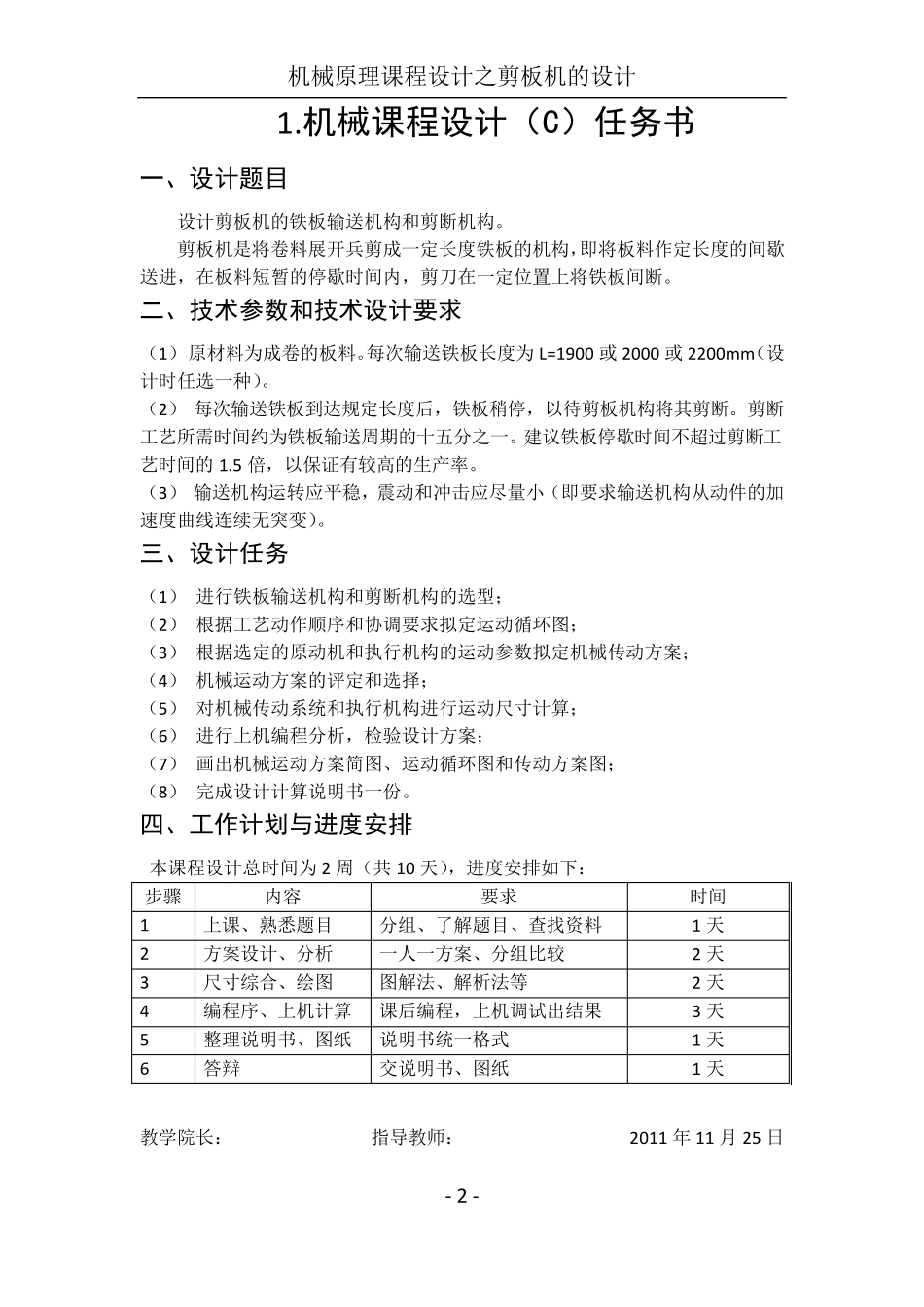

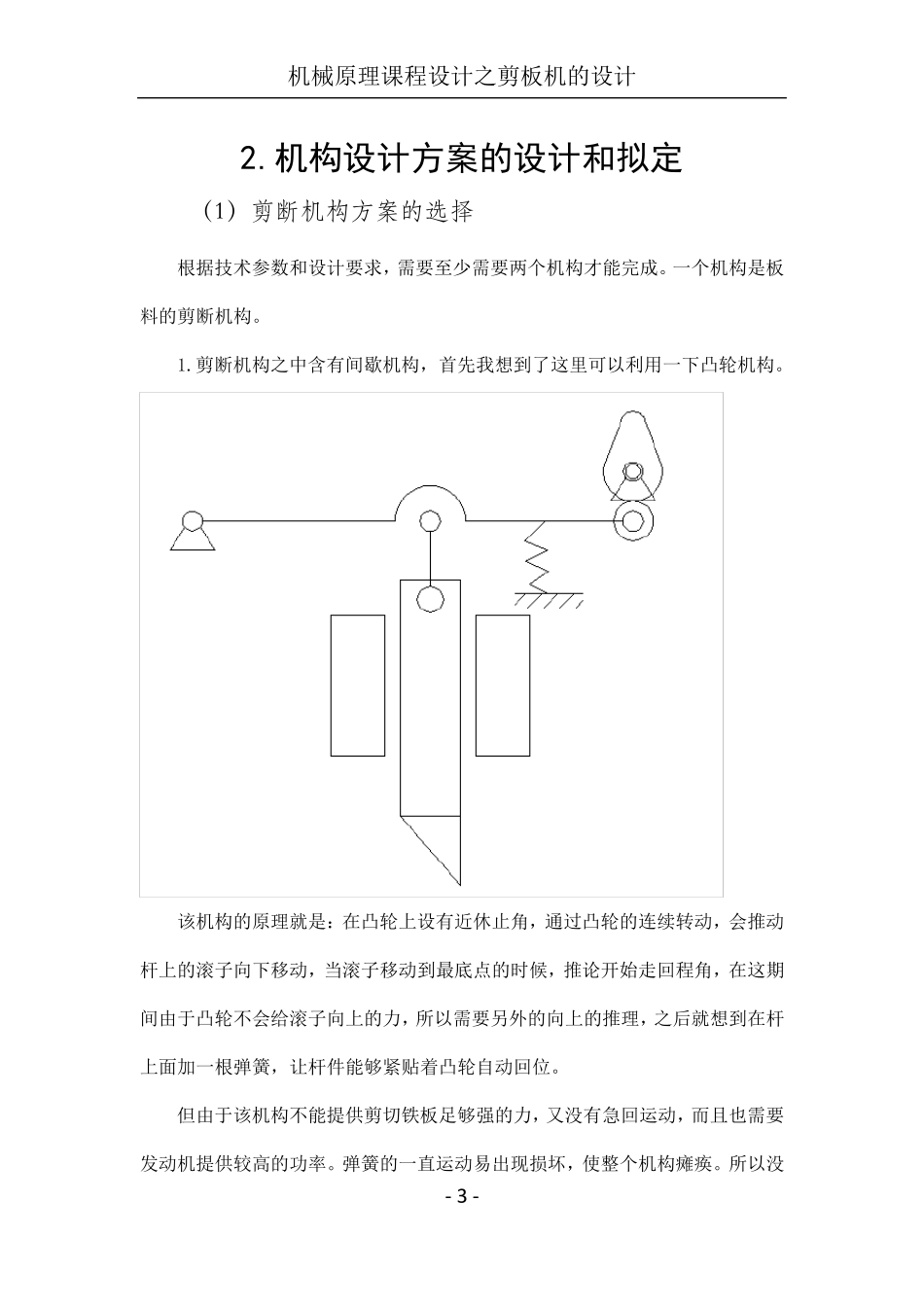

机械原理课程设计之剪板机的设计 - 1 - 目录 1. 机械课程设计任务书…………………2 2. 机构设计方案的设计和拟定…………3 3. 机械系统的运动循环图………………6 4. 传动机构的设计………………………7 5. 执行机构的设计………………………10 6. 机构的连接……………………………14 7. 算法原理简要说明……………………15 8. 机构的运动仿真………………………16 9. 结果分析………………………………19 10.课程设计的感想………………………20 11.参考资料………………………………20 机械原理课程设计之剪板机的设计 - 2 - 1.机械课程设计（C）任务书 一、设计题目 设计剪板机的铁板输送机构和剪断机构。 剪板机是将卷料展开兵剪成一定长度铁板的机构，即将板料作定长度的间歇送进，在板料短暂的停歇时间内，剪刀在一定位置上将铁板间断。 二、技术参数和技术设计要求 （1） 原材料为成卷的板料。每次输送铁板长度为 L=1900 或 2000 或 2200m m（设计时任选一种）。 （2） 每次输送铁板到达规定长度后，铁板稍停，以待剪板机构将其剪断。剪断工艺所需时间约为铁板输送周期的十五分之一。建议铁板停歇时间不超过剪断工艺时间的 1.5 倍，以保证有较高的生产率。 （3） 输送机构运转应平稳，震动和冲击应尽量小（即要求输送机构从动件的加速度曲线连续无突变）。 三、设计任务 （1） 进行铁板输送机构和剪断机构的选型； （2） 根据工艺动作顺序和协调要求拟定运动循环图； （3） 根据选定的原动机和执行机构的运动参数拟定机械传动方案； （4） 机械运动方案的评定和选择； （5） 对机械传动系统和执行机构进行运动尺寸计算； （6） 进行上机编程分析，检验设计方案； （7） 画出机械运动方案简图、运动循环图和传动方案图； （8） 完成设计计算说明书一份。 四、工作计划与进度安排 本课程设计总时间为 2 周（共 10 天），进度安排如下： 步骤 内容 要求 时间 1 上课、熟悉题目 分组、了解题目、查找资料 1 天 2 方案设计、分析 一人一方案、分组比较 2 天 3 尺寸综合、绘图 图解法、解析法等 2 天 4 编程序、上机计算 课后编程，上机调试出结果 3 天 5 整理说明书、图纸 说明书统一格式 1 天 6 答辩 交说明书、图纸 1 天 教学院长： 指导教师： 2011 年 11 月 25 日 机械原理课程设计之剪板机的设计 - 3 - 2.机构设...
