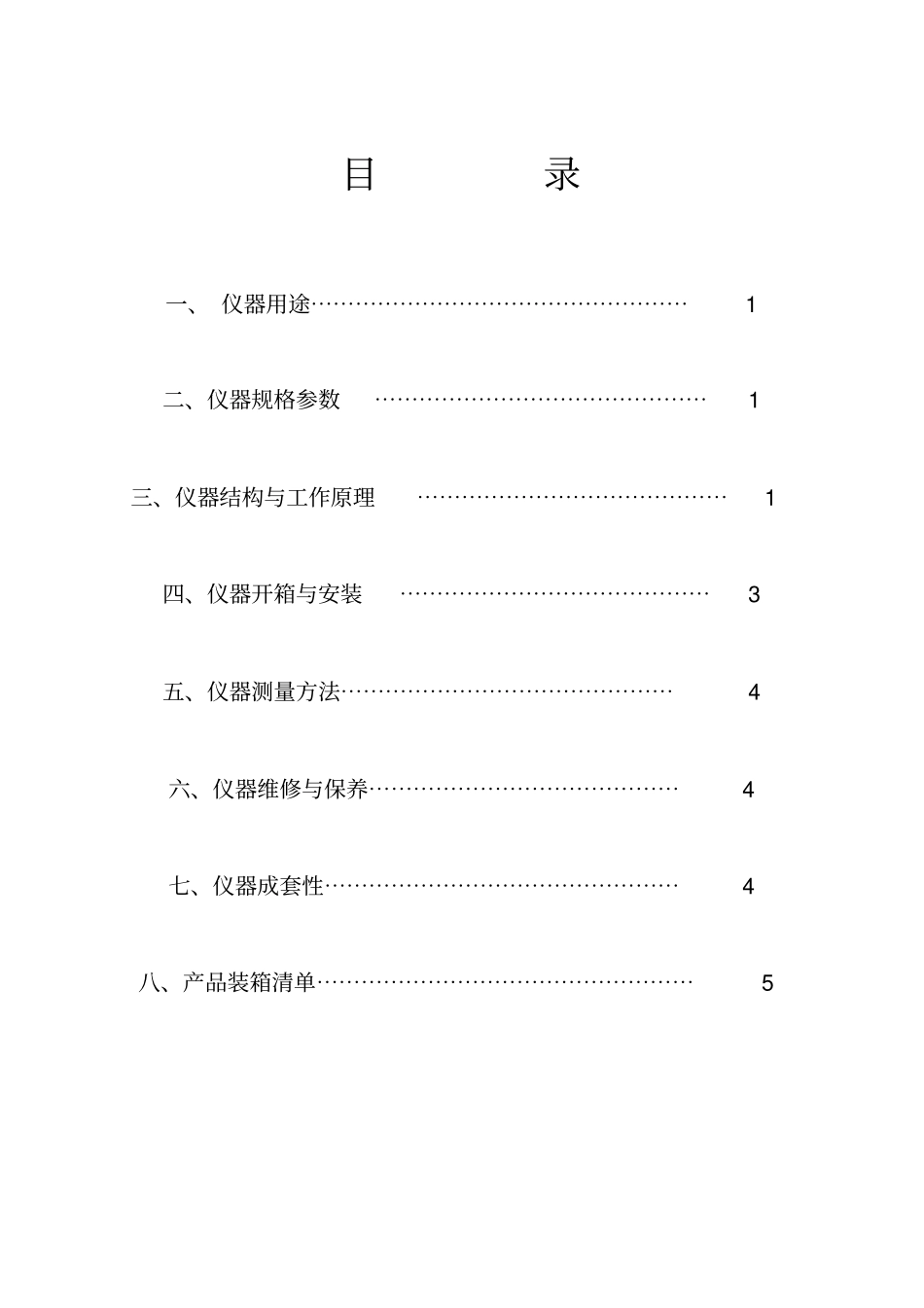

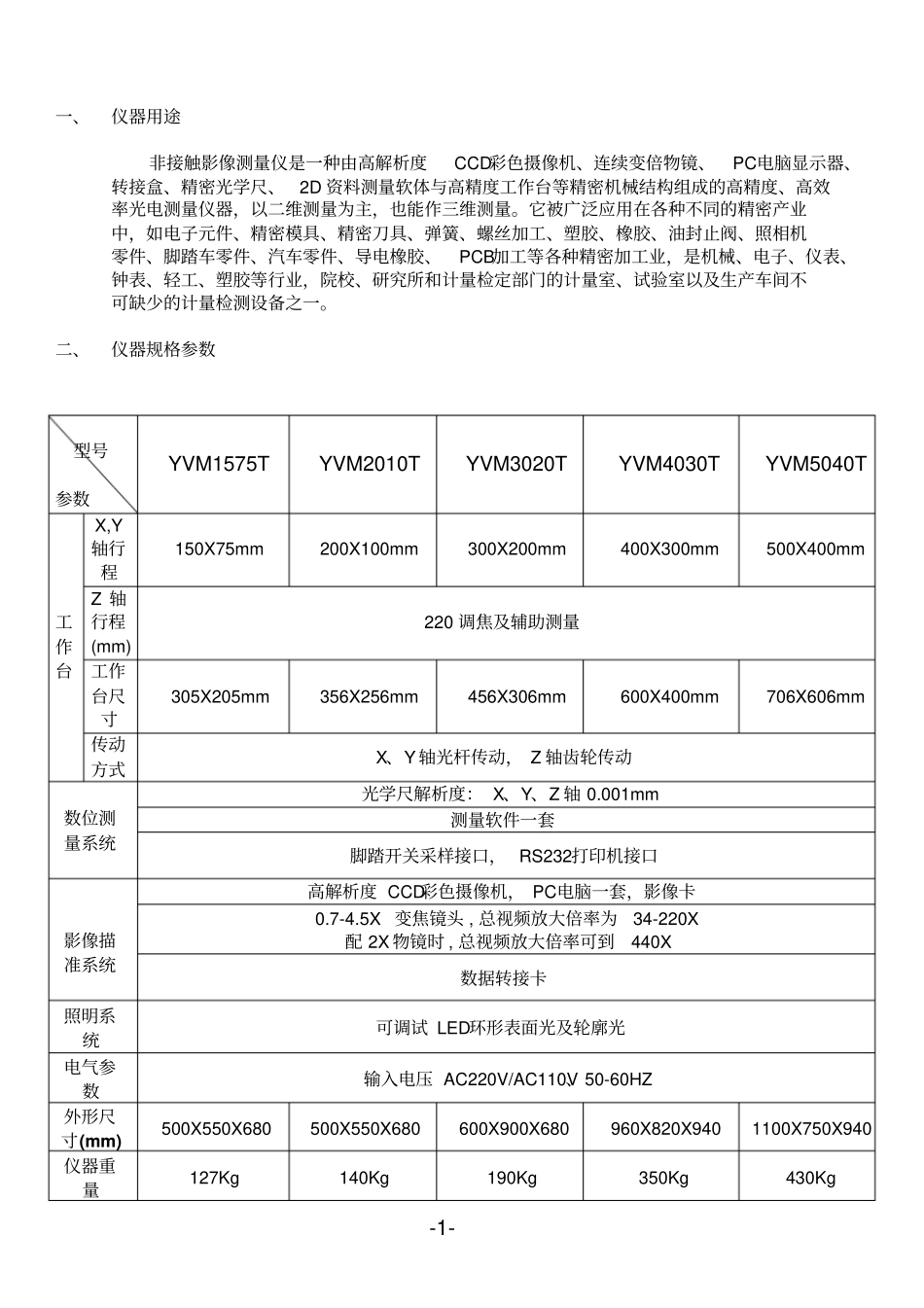

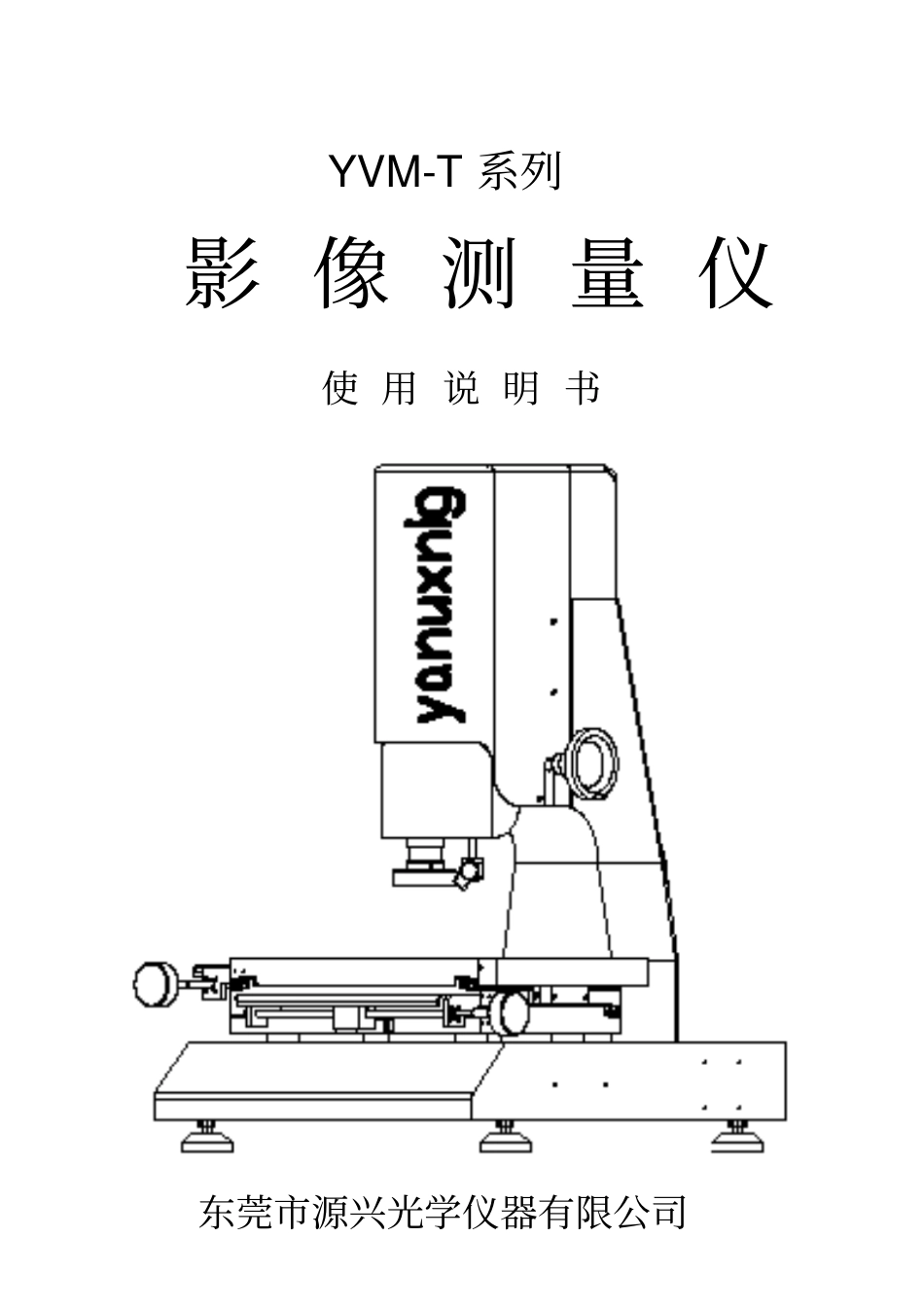

YVM-T 系列影 像 测 量 仪使 用 说 明 书东莞市源兴光学仪器有限公司目录一、 仪器用途⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 二、仪器规格参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 三、仪器结构与工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 四、仪器开箱与安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 五、仪器测量方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 六、仪器维修与保养⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 七、仪器成套性⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 八、产品装箱清单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 一、仪器用途非接触影像测量仪是一种由高解析度CCD彩色摄像机、连续变倍物镜、PC电脑显示器、转接盒、精密光学尺、2D 资料测量软体与高精度工作台等精密机械结构组成的高精度、高效率光电测量仪器，以二维测量为主，也能作三维测量。它被广泛应用在各种不同的精密产业中，如电子元件、精密模具、精密刀具、弹簧、螺丝加工、塑胶、橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、导电橡胶、PCB加工等各种精密加工业，是机械、电子、仪表、钟表、轻工、塑胶等行业，院校、研究所和计量检定部门的计量室、试验室以及生产车间不可缺少的计量检测设备之一。二、仪器规格参数-1- 型号参数YVM1575T YVM2010T YVM3020T YVM4030T YVM5040T 工作台X,Y轴行程150X75mm200X100mm300X200mm400X300mm500X400mm Z 轴行程(mm) 220 调焦及辅助测量工作台尺寸305X205mm356X256mm456X306mm600X400mm706X606mm 传动方式X、Y 轴光杆传动， Z 轴齿轮传动数位测量系统光学尺解析度： X、Y、Z 轴 0.001mm 测量软件一套脚踏开关采样接口， RS232打印机接口影像描准系统高解析度 CCD彩色摄像机， PC电脑一套，影像卡0.7-4.5X 变焦镜头 , 总视频放大倍率为34-220X 配 2X 物镜时 , 总视频放大倍率可到440X 数据转接卡照明系统可调试 LED环形表面光及轮廓光电气参数输入电压 AC220V/AC110V、50-60HZ 外形尺寸(mm) 500X550X680 500X550X680 600X900X680 960X820X940 1100X750X940 仪器重量127Kg 140Kg 190Kg 350Kg 430Kg 三、仪器结构与工作原理光电影像测量是目前较为先进的精密高效测量方法之一，其工作原理为: 被测工件（置于工作台上）由 LED表面光（ 07）或轮廓光（在底座内）照明后，经变焦距物镜（08）彩色 CCD摄影机罩壳 (11) 内摄取影像，再通过S 端子传送至计算机及显示器（10）上，软件在显示...
