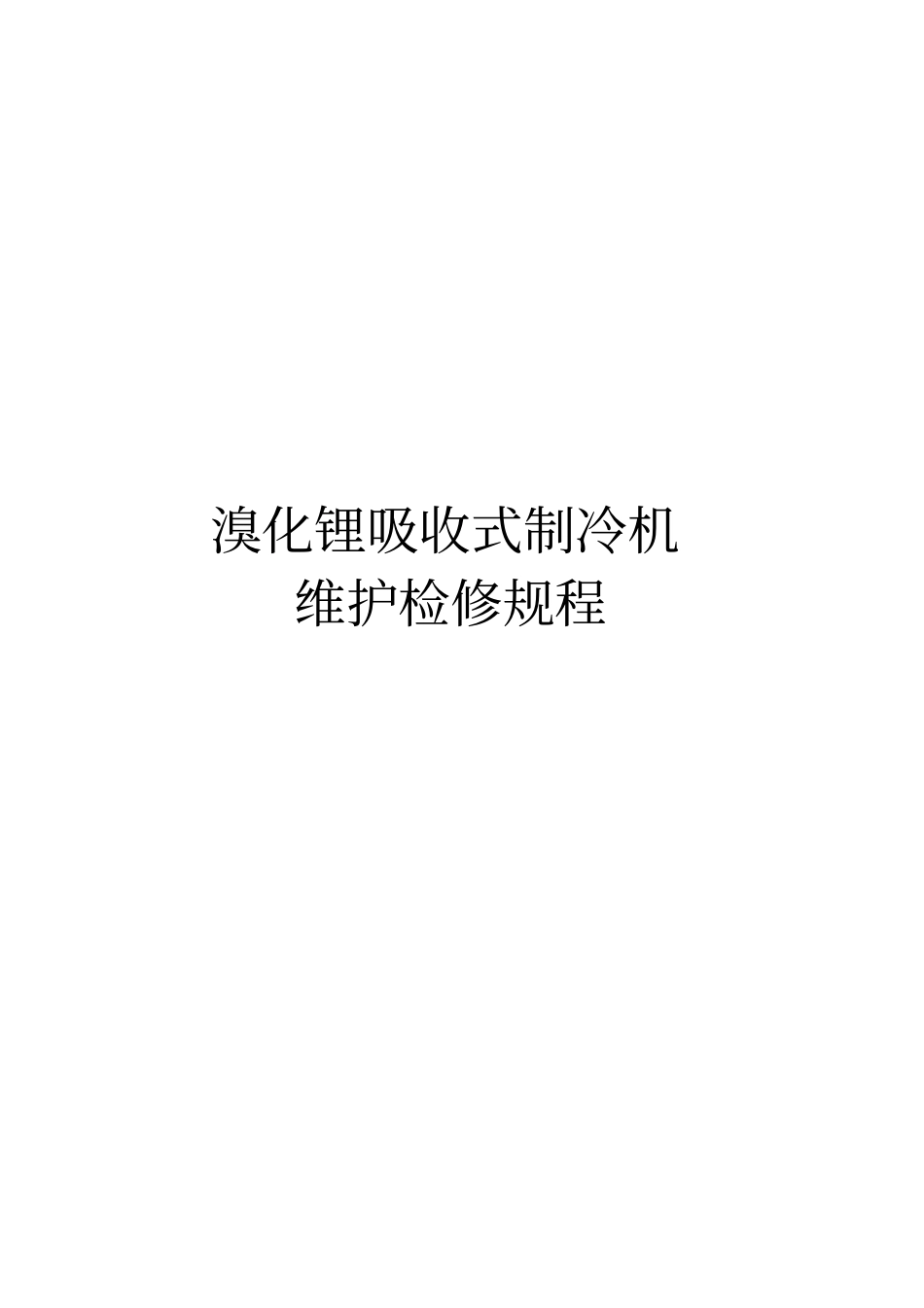

溴化锂吸收式制冷机维护检修规程资料

溴化锂吸收式制冷机维护检修规程资料_第1页
1/12
溴化锂吸收式制冷机维护检修规程资料_第2页
2/12
溴化锂吸收式制冷机维护检修规程资料_第3页
3/12

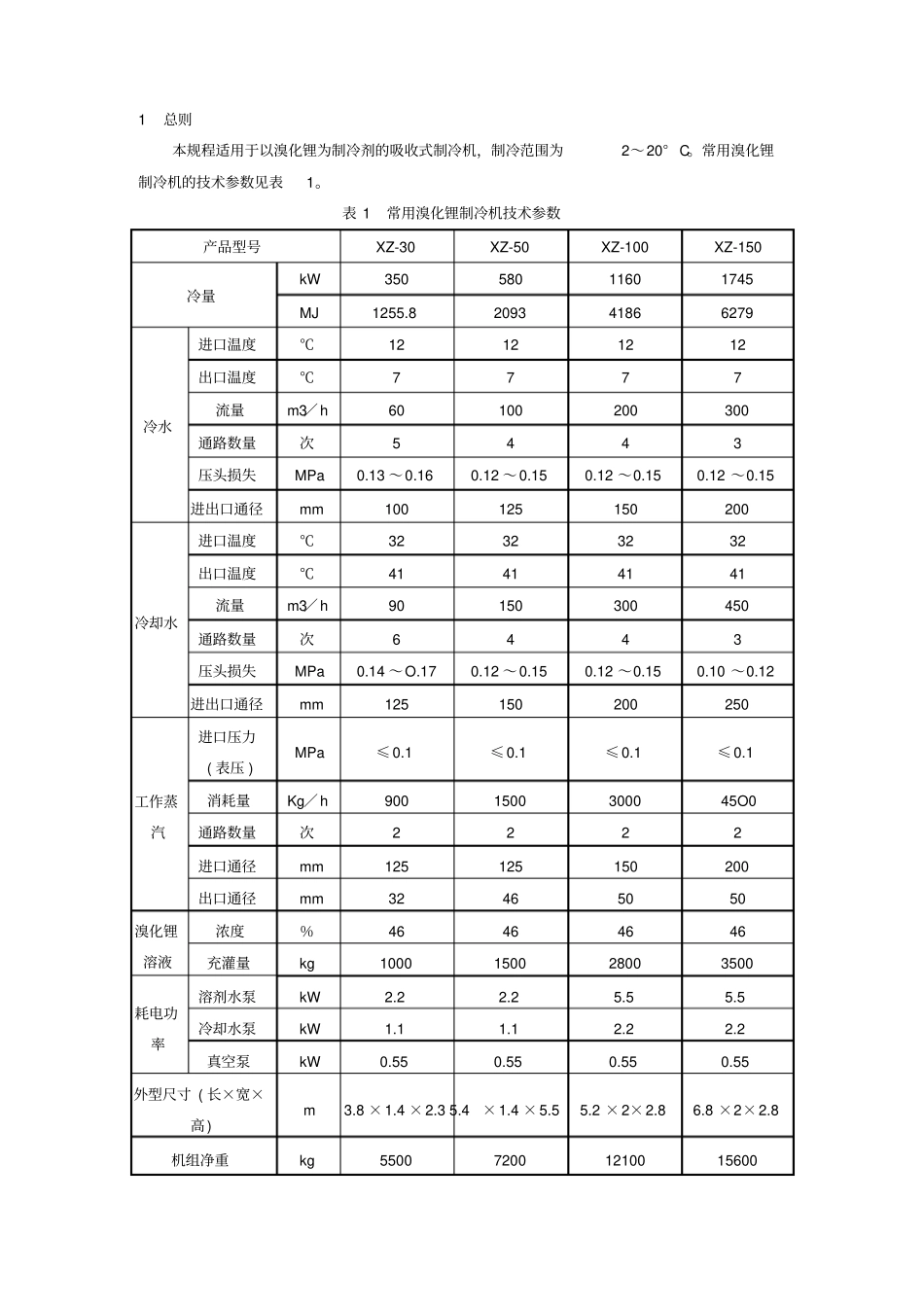

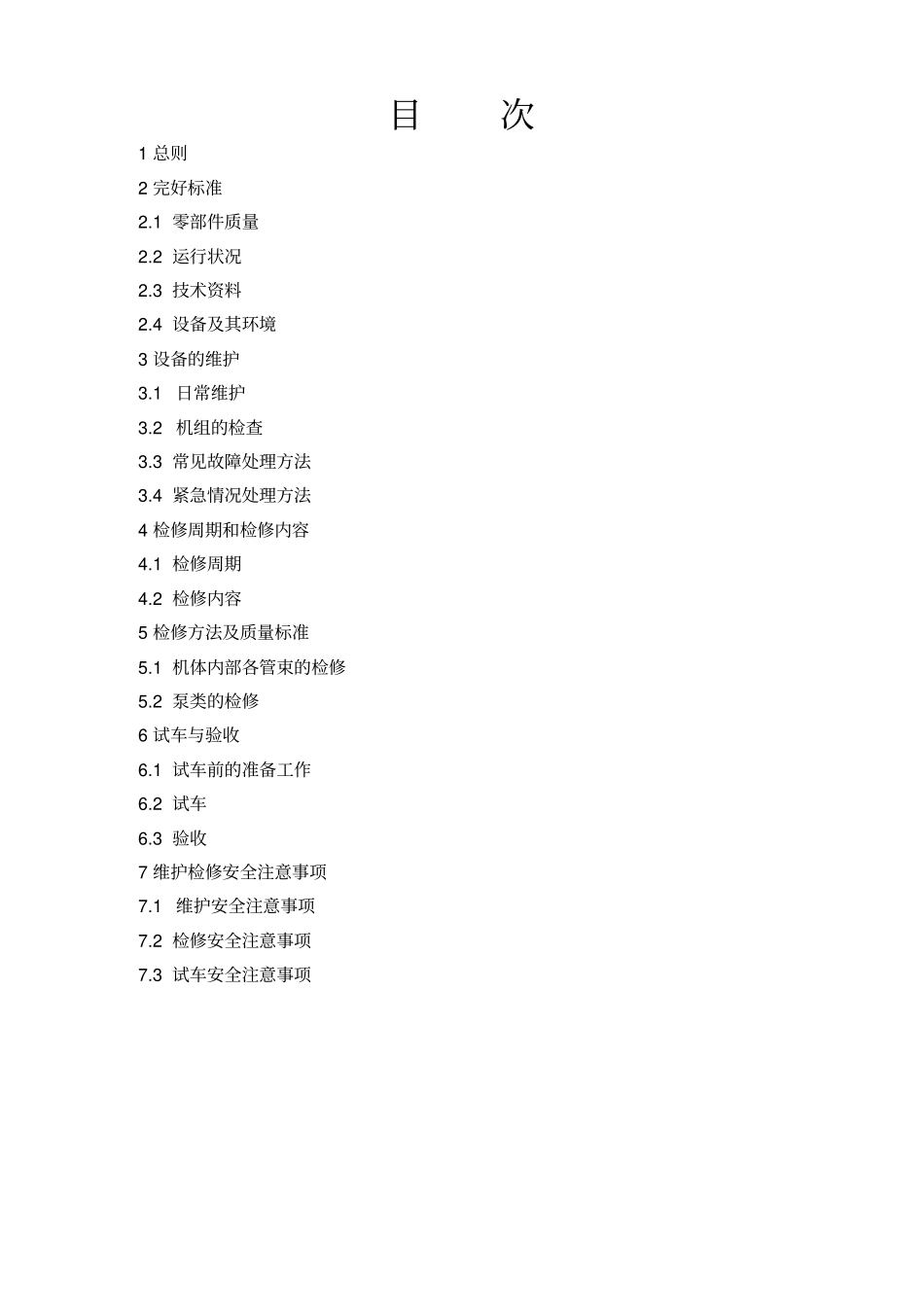

溴化锂吸收式制冷机维护检修规程目次1 总则2 完好标准2.1 零部件质量2.2 运行状况2.3 技术资料2.4 设备及其环境3 设备的维护3.1 日常维护3.2 机组的检查3.3 常见故障处理方法3.4 紧急情况处理方法4 检修周期和检修内容4.1 检修周期4.2 检修内容5 检修方法及质量标准5.1 机体内部各管束的检修5.2 泵类的检修6 试车与验收6.1 试车前的准备工作6.2 试车6.3 验收7 维护检修安全注意事项7.1 维护安全注意事项7.2 检修安全注意事项7.3 试车安全注意事项1 总则本规程适用于以溴化锂为制冷剂的吸收式制冷机,制冷范围为2~20° C。常用溴化锂制冷机的技术参数见表1。表 1 常用溴化锂制冷机技术参数产品型号XZ-30 XZ-50 XZ-100 XZ-150 冷量kW 350 580 1160 1745 MJ 1255.8 2093 4186 6279 冷水进口温度℃12 12 12 12 出口温度℃7 7 7 7 流量m3/h 60 100 200 300 通路数量次5 4 4 3 压头损失MPa 0.13 ~0.16 0.12 ~0.15 0.12 ~0.15 0.12 ~0.15 进出口通径mm 100 125 150 200 冷却水进口温度℃32 32 32 32 出口温度℃41 41 41 41 流量m3/h 90 150 300 450 通路数量次6 4 4 3 压头损失MPa 0.14 ~O.17 0.12 ~0.15 0.12 ~0.15 0.10 ~0.12 进出口通径mm 125 150 200 250 工作蒸汽进口压力( 表压 ) MPa ≤0.1 ≤0.1 ≤0.1 ≤0.1 消耗量Kg/h 900 1500 3000 45O0 通路数量次2 2 2 2 进口通径mm 125 125 150 200 出口通径mm 32 46 50 50 溴化锂溶液浓度%46 46 46 46 充灌量kg 1000 1500 2800 3500 耗电功率溶剂水泵kW 2.2 2.2 5.5 5.5 冷却水泵kW 1.1 1.1 2.2 2.2 真空泵kW 0.55 0.55 0.55 0.55 外型尺寸 ( 长×宽×高) m 3.8 ×1.4 ×2.3 5.4×1.4 ×5.5 5.2 ×2×2.8 6.8 ×2×2.8 机组净重kg 5500 7200 12100 15600 2 完好标准2.1 零部件质量2.1.1 机组整体检验合格,安装平稳牢靠。2.1.2 仪器、仪表、联锁信号及自控装置按期校验。2. 1. 3 配套辅机、管线、阀门及其零部件完整、合格。2. 1. 4 隔热、保温及涂色符合标准要求。2.2 运行状况2. 2. 1 达到铭牌出力或查定能力。2. 2. 2 制冷温度、压力、流量、电气、仪表等参数符合规定。2. 2. 3 熔晶及解冻处理及时、好用。2. 2 .4 制冷温度均衡稳定。2. 3 技术资料2. 3. 1 具备出...
