漏电起痕指数的测试方法

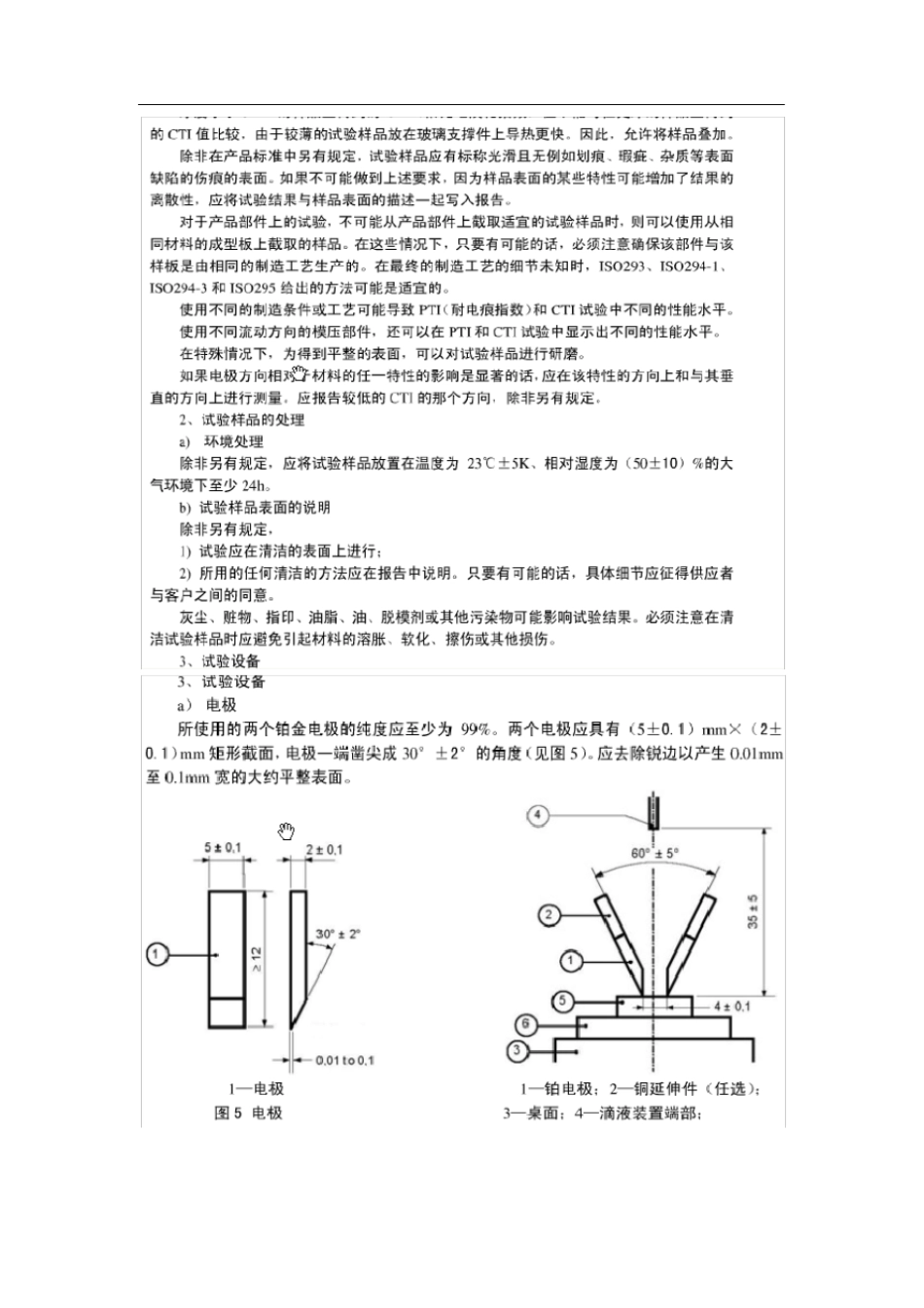

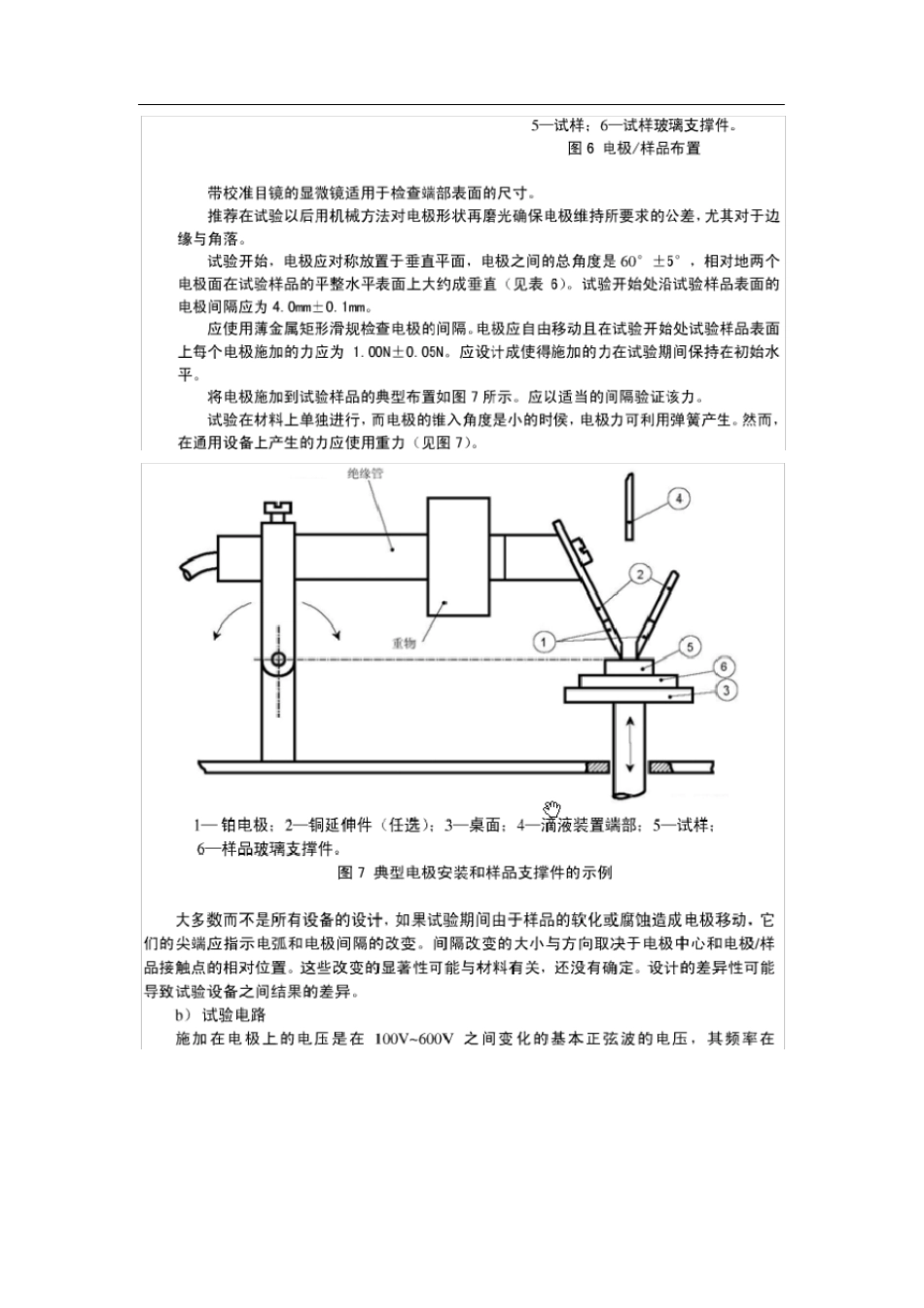

聚合物中的CTI 英文全称Comparative Tracking lndex ，中文解释为相对漏电指数（或相比漏电指数）。材料表面能经受住50 滴电解液（ 0.1%氯化铵水溶液）而没有形成漏电痕迹的最高电压值，单位为V。结果表征采用GB/4207-2003 《固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测试方法》（等同 IEC60112:1979 ）将相对漏电起痕指数改为相比电痕化指数。目前试验均按GB/4207-2003 进行。一般指五个测试样品能经受50 滴的试验过程而不产生漏电起痕失效及持续火焰的最高电压值。它还包括对材料在进行100 滴测试时所显现的特性的有关说明。一般用在阻燃工程塑料的测试，如PA，PC 等。如右图 CTI 测试仪器电极示意图：CTI 测试仪电极示意图1. 漏电起痕模型与无机绝缘材料相比，聚合物绝缘材料有着特殊的电气破坏现象，即聚合物绝缘材料表面在特定的条件下会发生电痕劣化现象，并且可以导致电痕破坏。电痕破坏是指当材料表面存在潮湿与污秽、电场足够大时，表面将有漏电流产生，在电流的焦耳热作用下，水分被蒸发，随着材料表面液膜的分离形成的缝隙（称为干燥带），在干燥带形成瞬间液膜间场强达到放电场强而导致放电，放电产生的热量使材料表面局部碳化，由于碳化生成物的导电率高，此处的电场密度集中于该碳化部分，引起放电的重复发生， 在其周围产生更多的碳化物 ，形成碳化导电路，并向电极方向伸展，最终导致 短路 。如右图漏电模型：漏电起痕模型2. CTI 测试影响因素CTI 试验要求高、难度大，试验中的一些关键环节不仅难以掌握，而且容易疏忽。 CTI 试验中的一些关键环节理解和解决方案如下：2.1 试样厚度GB/T4207-2003 规定，试样厚度不得小于3 mm，因为通常情况下试样下的垫块是玻璃或钢板，由于试验时电离NH4Cl 溶液会产生大量的热量，在试样必须耐受热量的情况下，如果试样过薄试样上的热量就会很快传递掉，就起不到试样耐受电离NH4Cl 溶液的作用。因此在试验时应保证试样厚度不小于3 mm，应采用同材质的试样叠加的方式，使试样厚度不小于3 mm。同时叠加的试样尺寸应尽可能一致。2.2 蒸馏水或去离子水的电阻率GB/T4207-2003 中规定用蒸馏水或去离子水调制NH4Cl 溶液，使溶液的电阻率达到 （395±5）欧· cm。但标准中未规定蒸馏水或去离子水的电阻率。笔者在长期的试验中得出，蒸馏水或去离子水的电阻率会影响验结果，使试验结果电压降低。因为蒸馏水或去离子水的电阻率较低，就意味着蒸馏水或...
