人工挖土施工工艺MicrosoftWord文档

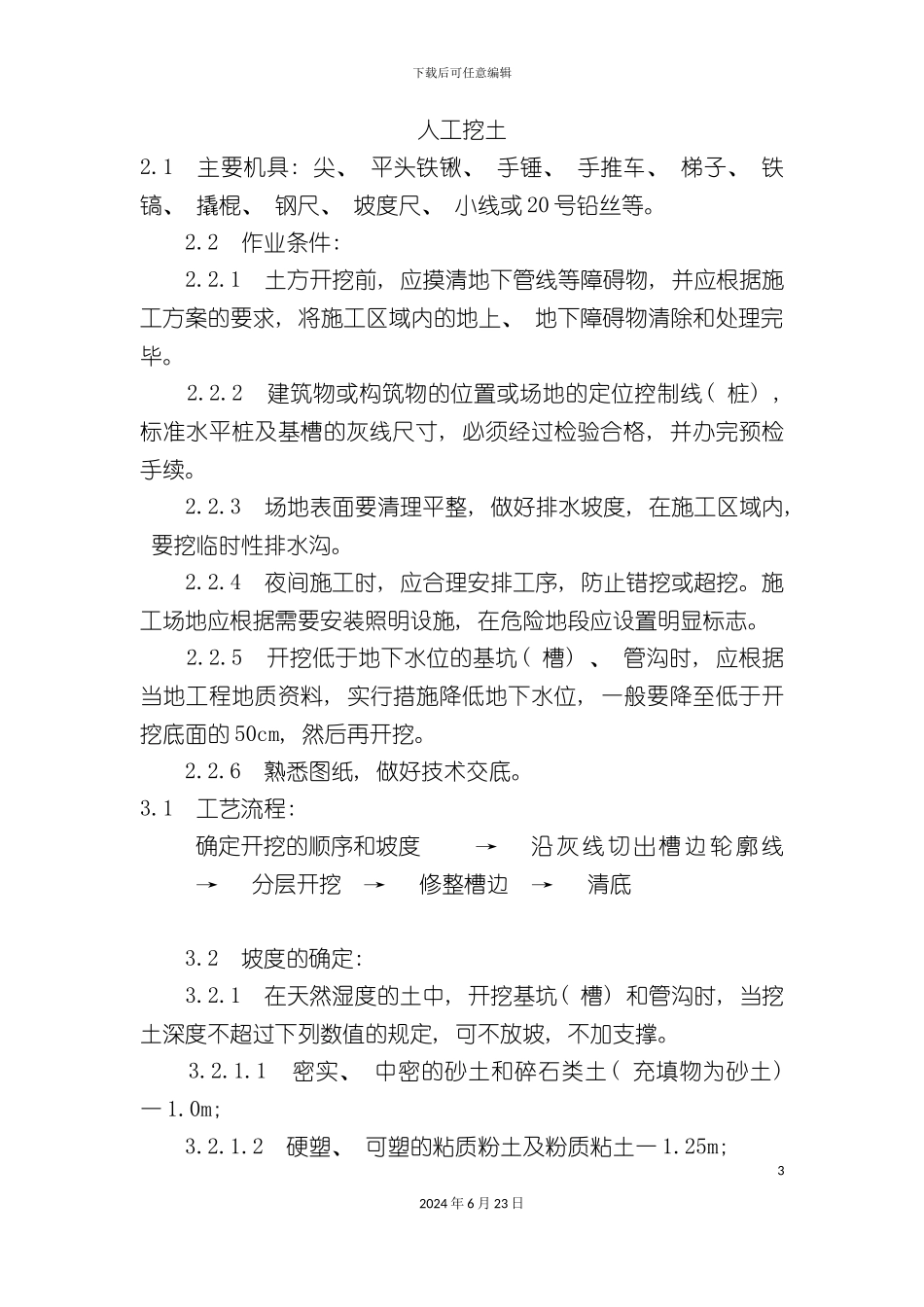

下载后可任意编辑人工挖土施工工艺MicrosoftWord 文档12024 年 6 月 23 日下载后可任意编辑22024 年 6 月 23 日下载后可任意编辑人工挖土2.1 主要机具: 尖、 平头铁锹、 手锤、 手推车、 梯子、 铁镐、 撬棍、 钢尺、 坡度尺、 小线或 20 号铅丝等。 2.2 作业条件: 2.2.1 土方开挖前, 应摸清地下管线等障碍物, 并应根据施工方案的要求, 将施工区域内的地上、 地下障碍物清除和处理完毕。 2.2.2 建筑物或构筑物的位置或场地的定位控制线( 桩) , 标准水平桩及基槽的灰线尺寸, 必须经过检验合格, 并办完预检手续。 2.2.3 场地表面要清理平整, 做好排水坡度, 在施工区域内, 要挖临时性排水沟。 2.2.4 夜间施工时, 应合理安排工序, 防止错挖或超挖。施工场地应根据需要安装照明设施, 在危险地段应设置明显标志。 2.2.5 开挖低于地下水位的基坑( 槽) 、 管沟时, 应根据当地工程地质资料, 实行措施降低地下水位, 一般要降至低于开挖底面的 50cm, 然后再开挖。 2.2.6 熟悉图纸, 做好技术交底。3.1 工艺流程: 确定开挖的顺序和坡度→沿灰线切出槽边轮廓线→分层开挖→修整槽边→清底 3.2 坡度的确定: 3.2.1 在天然湿度的土中, 开挖基坑( 槽) 和管沟时, 当挖土深度不超过下列数值的规定, 可不放坡, 不加支撑。 3.2.1.1 密实、 中密的砂土和碎石类土( 充填物为砂土) 一 1.0m; 3.2.1.2 硬塑、 可塑的粘质粉土及粉质粘土一 1.25m; 32024 年 6 月 23 日下载后可任意编辑 3.2.1.3 硬塑、 可塑的粘土和碎石类土( 充填物为粘性土) 一 1.5m; 3.2.1.4 坚硬的粘土一 2.0m。 3.2.2 超过上述规定深度, 在 5m 以内时, 当土具有天然湿度, 构造均匀, 水文地质条件好, 且无地下水, 不加支撑的基坑( 槽) 和管沟, 必须放坡。边坡最陡坡度应符合表 1-1 的规定。 3.3 根据基础和土质以及现场出土等条件, 要合理确定开挖顺序, 然后再分段分层平均开挖。 各类土的边坡坡度 表 1-1边 坡 坡 度 (高∶宽)坡顶无荷载坡质有静载坡顶有动载1中密的砂土1∶1.001∶1.251∶1.502中密的碎石类土 (充填物为砂土) 1∶0.751∶1.001∶1.253硬塑的轻亚粘土 1∶0.671∶0.751∶1.004中密的碎石类土 (充填物为粘性土)1∶0.501∶0.671∶0.755硬塑的亚粘土、 粘土 1∶0.331∶0.501∶0.676老黄土1∶0.101∶0.251∶0.337软土 (经井点降水后) 1∶1.00?? 3.3.1 开...
