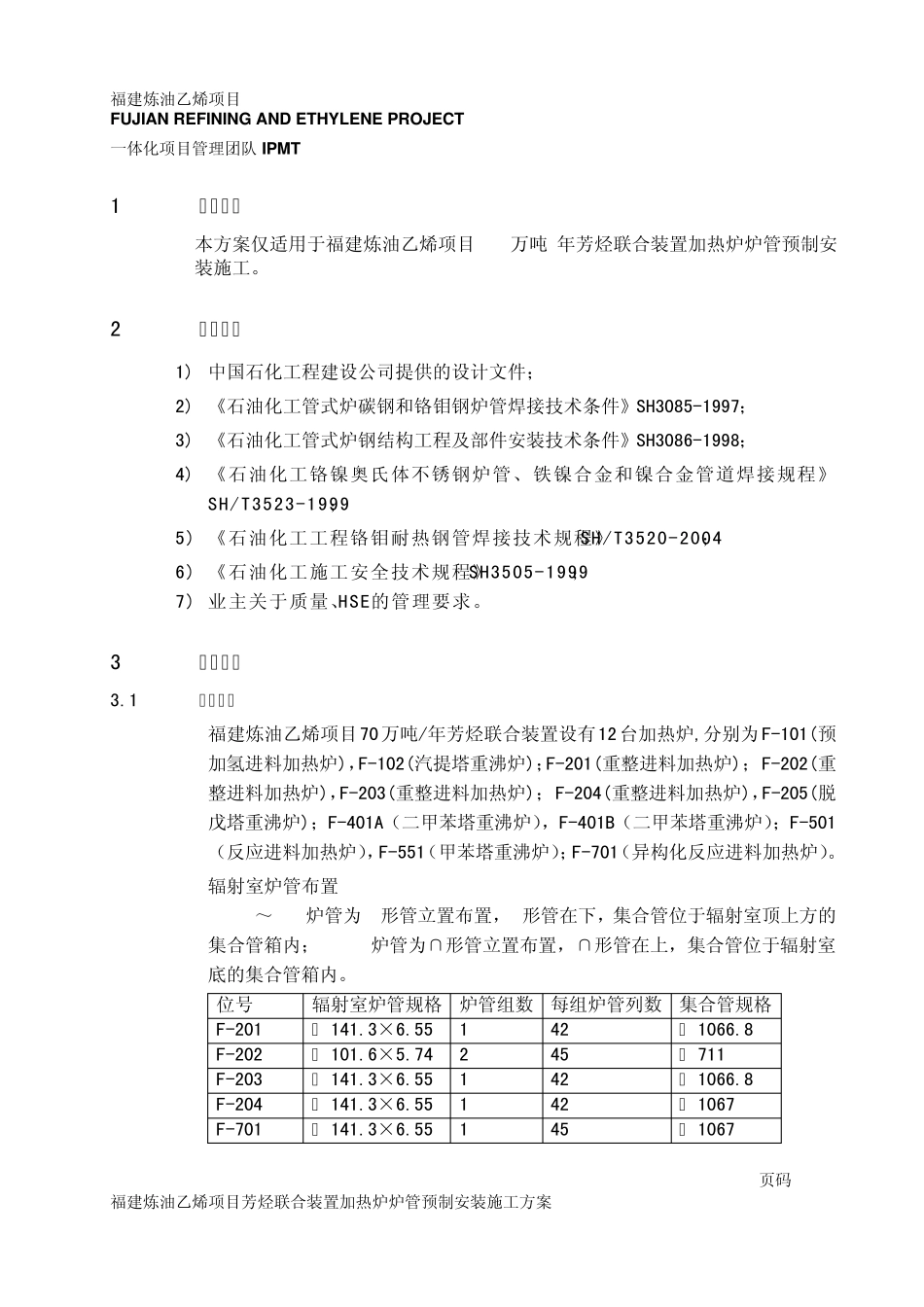

福建炼油乙烯项目 FUJIAN REFINING AND ETHYLENE PROJECT 一体化项目管理团队 IPMT FREP-250-4CC-CON-SK-0070 页码 1 福建炼油乙烯项目芳烃联合装置加热炉炉管预制安装施工方案 1 适用范围 本方案仅适用于福建炼油乙烯项目 70万吨/年芳烃联合装置加热炉炉管预制安装施工。 2 编制依据 1) 中国石化工程建设公司提供的设计文件； 2) 《石油化工管式炉碳钢和铬钼钢炉管焊接技术条件》SH3085-1997； 3) 《石油化工管式炉钢结构工程及部件安装技术条件》SH3086-1998； 4) 《石油化工铬镍奥氏体不锈钢炉管、铁镍合金和镍合金管道焊接规程》SH/T3523-1999； 5) 《石油化工工程铬钼耐热钢管焊接技术规程》SH/T3520-2004； 6) 《石油化工施工安全技术规程》SH3505-1999； 7) 业主关于质量、HSE的管理要求。 3 工程概况 3.1 工程简述 a) 福建炼油乙烯项目70万吨/年芳烃联合装置设有12台加热炉,分别为 F-101(预加氢进料加热炉)，F-102(汽提塔重沸炉)；F-201(重整进料加热炉)； F-202(重整进料加热炉)，F-203(重整进料加热炉)； F-204(重整进料加热炉)，F-205(脱戊塔重沸炉)；F-401A（二甲苯塔重沸炉），F-401B（二甲苯塔重沸炉）；F-501（反应进料加热炉），F-551（甲苯塔重沸炉）；F-701（异构化反应进料加热炉）。 b) 辐射室炉管布置 F-201～204炉管为 U形管立置布置，U形管在下，集合管位于辐射室顶上方的集合管箱内；F-701炉管为∩形管立置布置，∩形管在上，集合管位于辐射室底的集合管箱内。 位号 辐射室炉管规格 炉管组数 每组炉管列数 集合管规格 F-201 φ 141.3×6.55 1 42 Φ 1066.8 F-202 Φ 101.6×5.74 2 45 Φ 711 F-203 Φ 141.3×6.55 1 42 Φ 1066.8 F-204 Φ 141.3×6.55 1 42 Φ 1067 F-701 Φ 141.3×6.55 1 45 Φ 1067 福建炼油乙烯项目 FUJIAN REFINING AND ETHYLENE PROJECT 一体化项目管理团队IPMT FREP-250-4CC-CON-SK-0070 页码 2 福建炼油乙烯项目芳烃联合装置加热炉炉管预制安装施工方案 c) F-101/F-102/F-205/F-401A、B/F-501/F-551 为圆筒形加热炉，辐射室炉管立置； d) 12 台加热炉对流室炉管均为卧式布置，对流室炉管为光管、钉头管、翅片管。 e) 12 台加热炉辐射室炉管单件到货，现场组焊；F-101/F-102/F-205/F-401A、B/F-501/F-551 对流室炉管已模块型式供货；F-201～204/F-701 对流室炉管单件到货，现场组焊...
