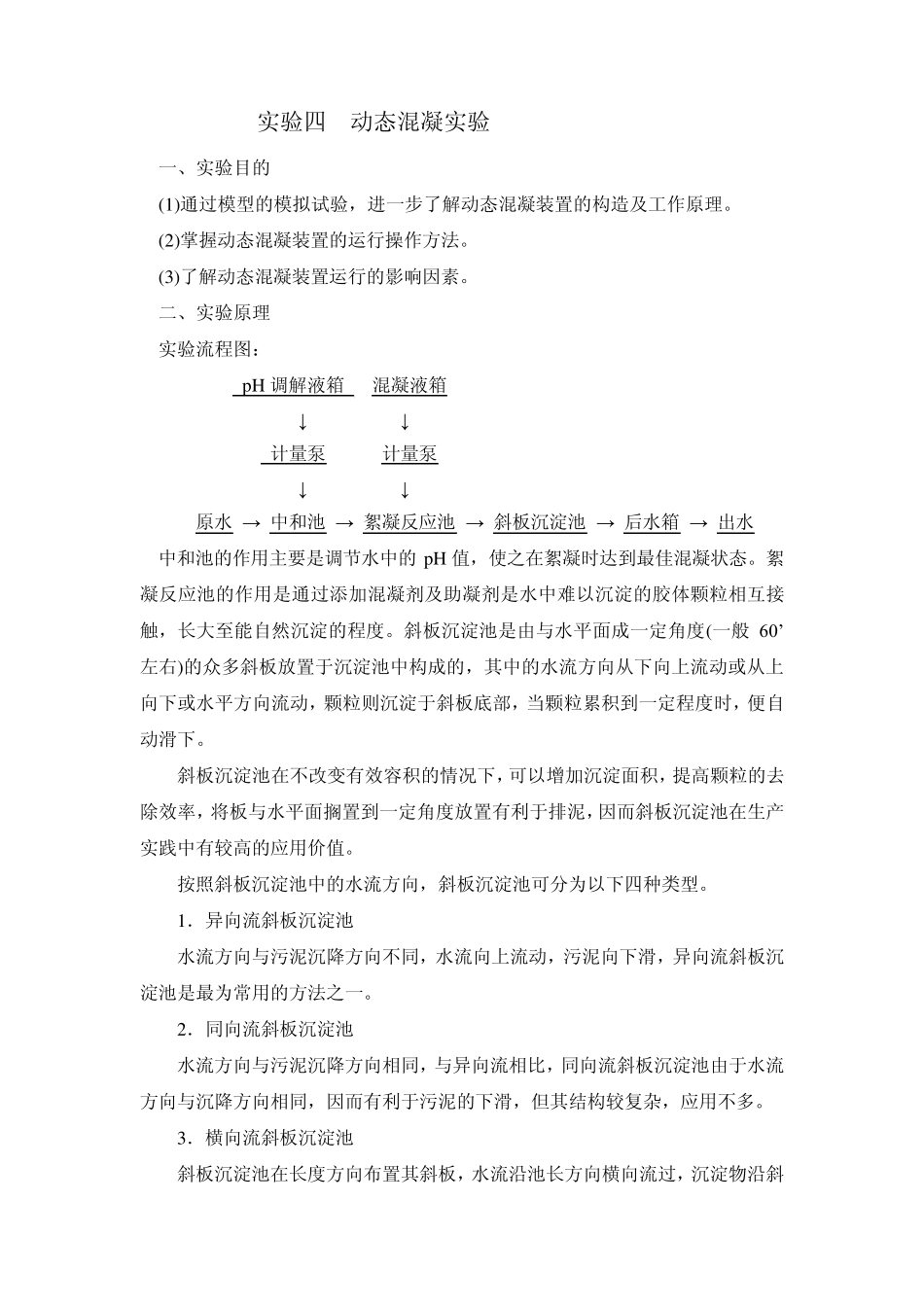

实验四 动态混凝实验 一、实验目的 (1)通过模型的模拟试验，进一步了解动态混凝装置的构造及工作原理。 (2)掌握动态混凝装置的运行操作方法。 (3)了解动态混凝装置运行的影响因素。 二、实验原理 实验流程图： pH 调解液箱 混凝液箱 ↓ ↓ 计量泵 计量泵 ↓ ↓ 原水 → 中和池 → 絮凝反应池 → 斜板沉淀池 → 后水箱 → 出水 中和池的作用主要是调节水中的 pH 值，使之在絮凝时达到最佳混凝状态。絮凝反应池的作用是通过添加混凝剂及助凝剂是水中难以沉淀的胶体颗粒相互接触，长大至能自然沉淀的程度。斜板沉淀池是由与水平面成一定角度(一般 60’左右)的众多斜板放置于沉淀池中构成的，其中的水流方向从下向上流动或从上向下或水平方向流动，颗粒则沉淀于斜板底部，当颗粒累积到一定程度时，便自动滑下。 斜板沉淀池在不改变有效容积的情况下，可以增加沉淀面积，提高颗粒的去除效率，将板与水平面搁置到一定角度放置有利于排泥，因而斜板沉淀池在生产实践中有较高的应用价值。 按照斜板沉淀池中的水流方向，斜板沉淀池可分为以下四种类型。 1．异向流斜板沉淀池 水流方向与污泥沉降方向不同，水流向上流动，污泥向下滑，异向流斜板沉淀池是最为常用的方法之一。 2．同向流斜板沉淀池 水流方向与污泥沉降方向相同，与异向流相比，同向流斜板沉淀池由于水流方向与沉降方向相同，因而有利于污泥的下滑，但其结构较复杂，应用不多。 3．横向流斜板沉淀池 斜板沉淀池在长度方向布置其斜板，水流沿池长方向横向流过，沉淀物沿斜板滑落，其沉淀过程与平流式沉淀池类似。 4．双向流斜板沉淀池 在沉淀池中，既有同向流斜板又有异向流斜板组合而成的斜板沉淀池。 斜板沉淀池的构造及工作原理见图1。 斜板沉淀池一般由清水区(集水分流)、斜板区、配水区、积沉区几个部分组成，在工艺方面有以下特征：①沉淀效率离；②停留时间短；③占地面积省；④建设费用较高。 本实验采用了异向流斜板沉淀模型装置。 实验在进行时，首先开启水泵，原水先流入中和池，在搅拌的同时用计量泵向里面加入相应的酸或碱进行中和；之后进入絮凝池，在搅拌的同时用计量泵向里面加入相应的混凝剂进行絮凝反应；最后进入斜板沉淀池底部中间的穿孔配水管，然后上向流穿过一组斜板到达沉淀池上部的清水区，污泥在斜板上沉积，最后滑下池底，由穿孔排泥管定期排放，而清水则在沉淀池顶部的穿孔集水槽汇集，然后由出水管输出。 三、实验...
