动态磁滞回线讲义

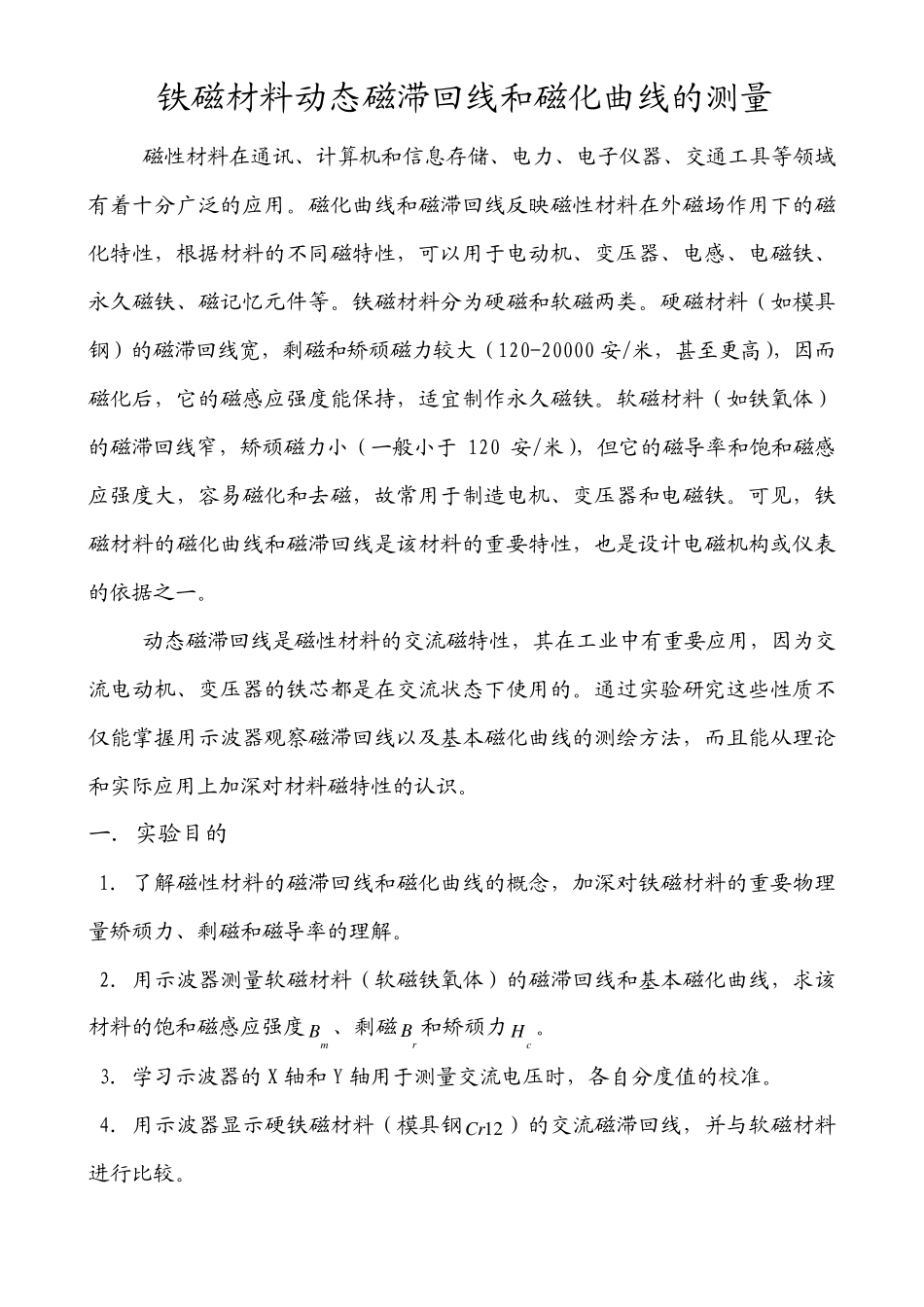

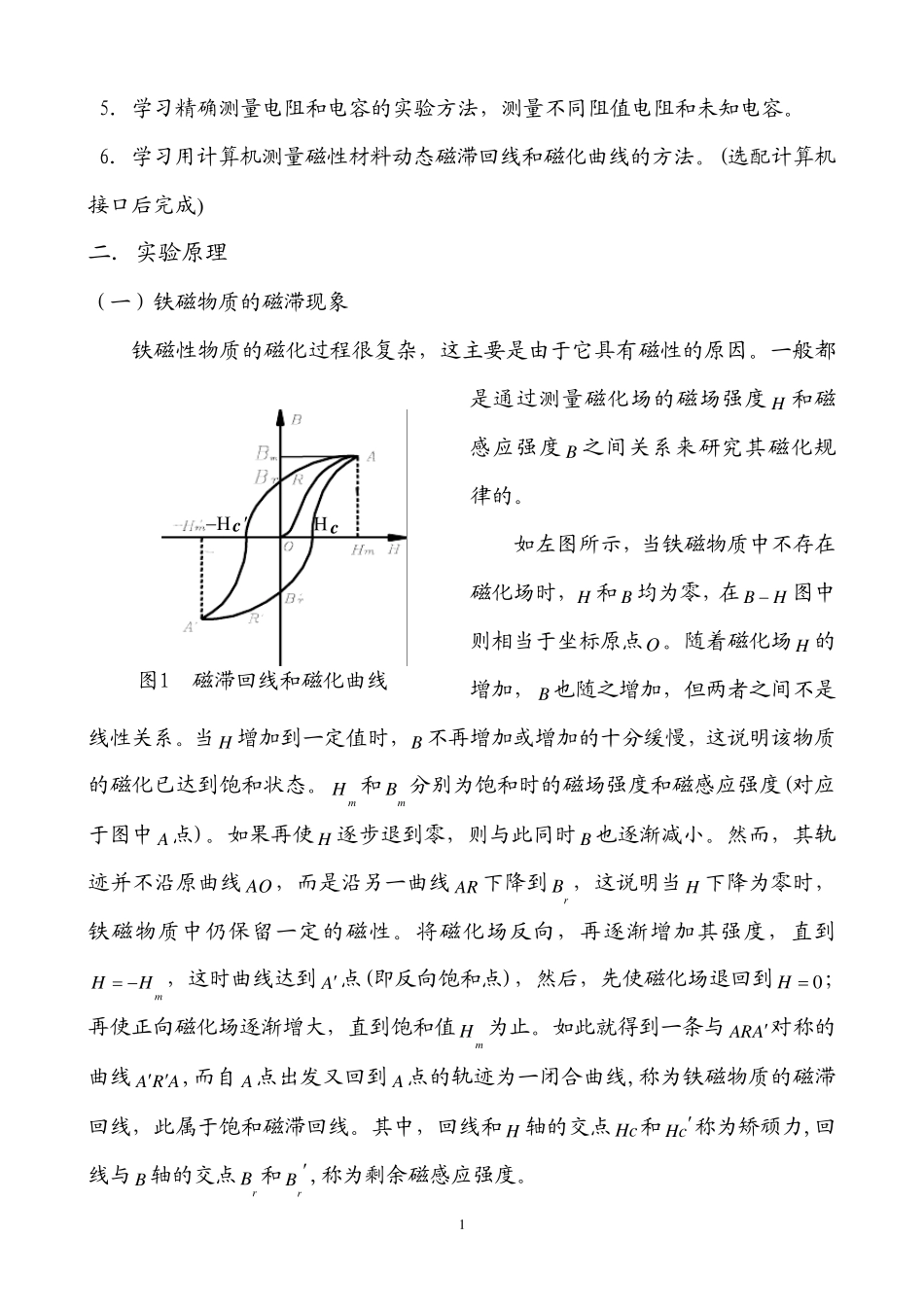

铁磁材料动态磁滞回线和磁化曲线的测量 磁性材料在通讯、计算机和信息存储、电力、电子仪器、交通工具等领域有着十分广泛的应用。磁化曲线和磁滞回线反映磁性材料在外磁场作用下的磁化特性，根据材料的不同磁特性，可以用于电动机、变压器、电感、电磁铁、永久磁铁、磁记忆元件等。铁磁材料分为硬磁和软磁两类。硬磁材料（如模具钢）的磁滞回线宽，剩磁和矫顽磁力较大（120-20000 安/米，甚至更高），因而磁化后，它的磁感应强度能保持，适宜制作永久磁铁。软磁材料（如铁氧体）的磁滞回线窄，矫顽磁力小（一般小于 120 安/米），但它的磁导率和饱和磁感应强度大，容易磁化和去磁，故常用于制造电机、变压器和电磁铁。可见，铁磁材料的磁化曲线和磁滞回线是该材料的重要特性，也是设计电磁机构或仪表的依据之一。 动态磁滞回线是磁性材料的交流磁特性，其在工业中有重要应用，因为交流电动机、变压器的铁芯都是在交流状态下使用的。通过实验研究这些性质不仅能掌握用示波器观察磁滞回线以及基本磁化曲线的测绘方 法 ，而且 能从 理 论和实际 应用上 加 深 对 材料磁特性的认 识 。 一． 实验目 的 1. 了 解 磁性材料的磁滞回线和磁化曲线的概 念 ，加 深 对 铁磁材料的重要物 理量矫顽力、剩磁和磁导率的理 解 。 2. 用示波器测量软磁材料（软磁铁氧体）的磁滞回线和基本磁化曲线，求 该材料的饱和磁感应强度、剩磁和矫顽力。 mBrBcH3. 学 习 示波器的X 轴 和Y 轴 用于测量交流电压时 ，各 自 分度值 的校 准 。 4. 用示波器显 示硬铁磁材料（模具钢）的交流磁滞回线，并 与 软磁材料进 行 比 较。 12Cr5. 学习精确测量电阻和电容的实验方法，测量不同阻值电阻和未知电容。 6. 学习用计算机测量磁性材料动态磁滞回线和磁化曲线的方法。(选配计算机接口后完成) 二. 实验原理 （一）铁磁物质的磁滞现象 铁磁性物质的磁化过程很复杂，这主要是由于它具有磁性的原因。一般都是通过测量磁化场的磁场强度 H 和磁感应强度 B 之间关系来研究其磁化规律的。 如左图所示，当铁磁物质中不存在磁化场时，H 和B 均为零，在HB −图中则相当于坐标原点O。随着磁化场 H 的增加，B 也随之增加，但两者之间不是线性关系。当 H 增加到一定值时，B 不再增加或增加的十分缓慢，这说明该物质的磁化已达到饱和状态。和分别为饱和时的磁场强度和磁感应强度(对应于图中mHmBA 点)。如果再使...
