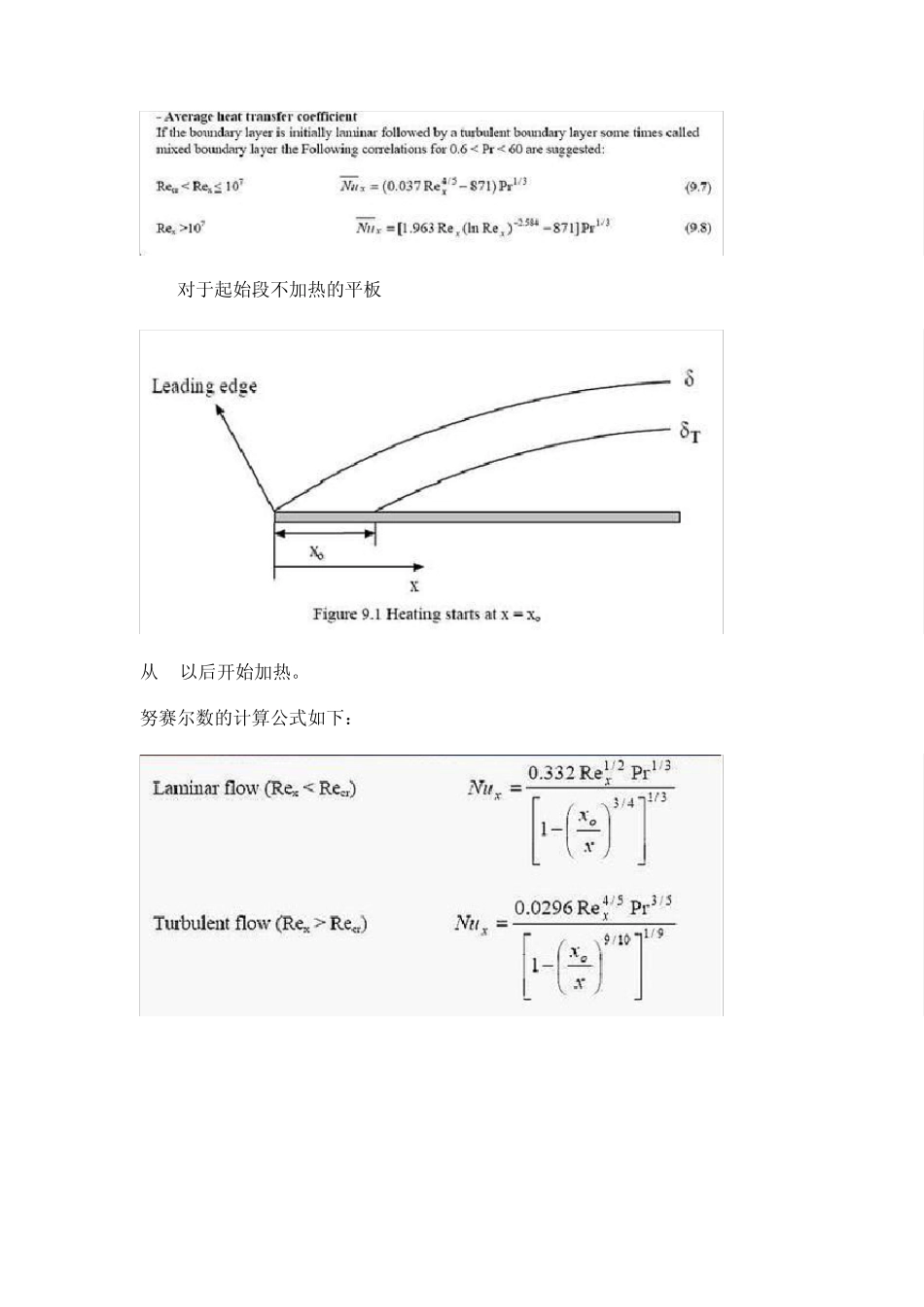

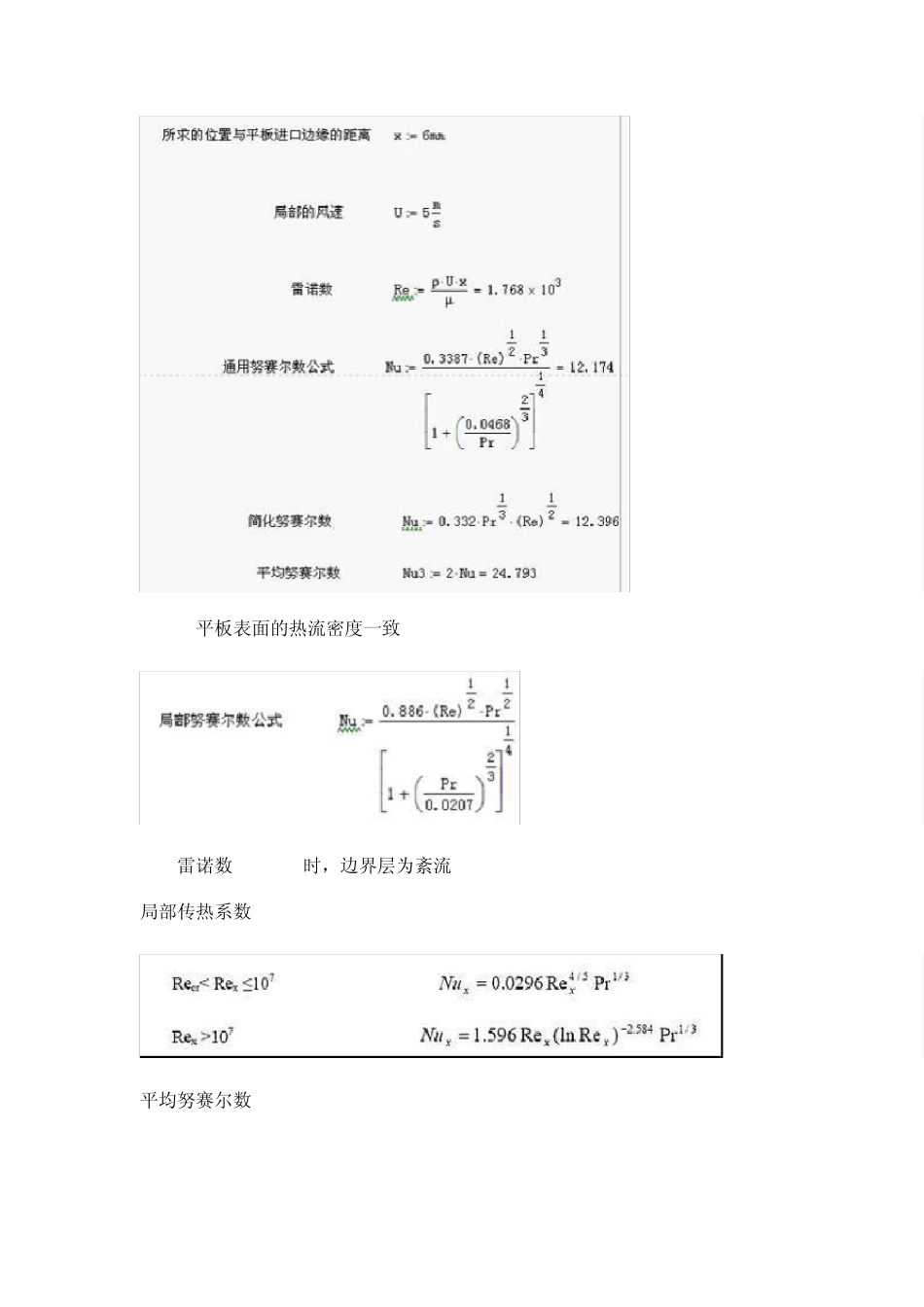

努赛尔数的求法 努塞尔数是传热现象中的一个重要参数,它直接影响到对流传热系数的大小,评估努塞尔数也是评估传热效率的一个指标。 下面就各种状况的努塞尔数求法作一个汇总: 根据物体的外形分几种情况。 1 平板充分发展流 1.1 雷诺数<500000时,边界层为层流 1.1.1 平板表面的温度均匀 1.1.2 平板表面的热流密度一致 1.2 雷诺数>500000时,边界层为紊流 局部传热系数 平均努赛尔数 1.3 对于起始段不加热的平板 从x0以后开始加热。 努赛尔数的计算公式如下: 2 其他形状物体的努赛尔数计算 2.1 圆柱体表面流体 2.2 球体表面流体 2.3 其他形状(基于空气的实验数据) 这个数据在陶铭铨的《传热学》上P168也有。 3 管内流体的努赛尔数计算 基于水利直径计算的Re, 大于2300为紊流,小于2300为层流。 3.1 管内充分发展流: LD阶段,传热系数是变化的,超过 LD的部分,传热系数称为常数。 LD的长度计算公式如下: 管内强迫对流的努赛尔数计算经验公式如下: 以上公式中的空气属性基于以下的温度: 原创文章请注明转载自 coolingme--电子散热设计,本文地址:http://www.coolingme.com/post/74.html
