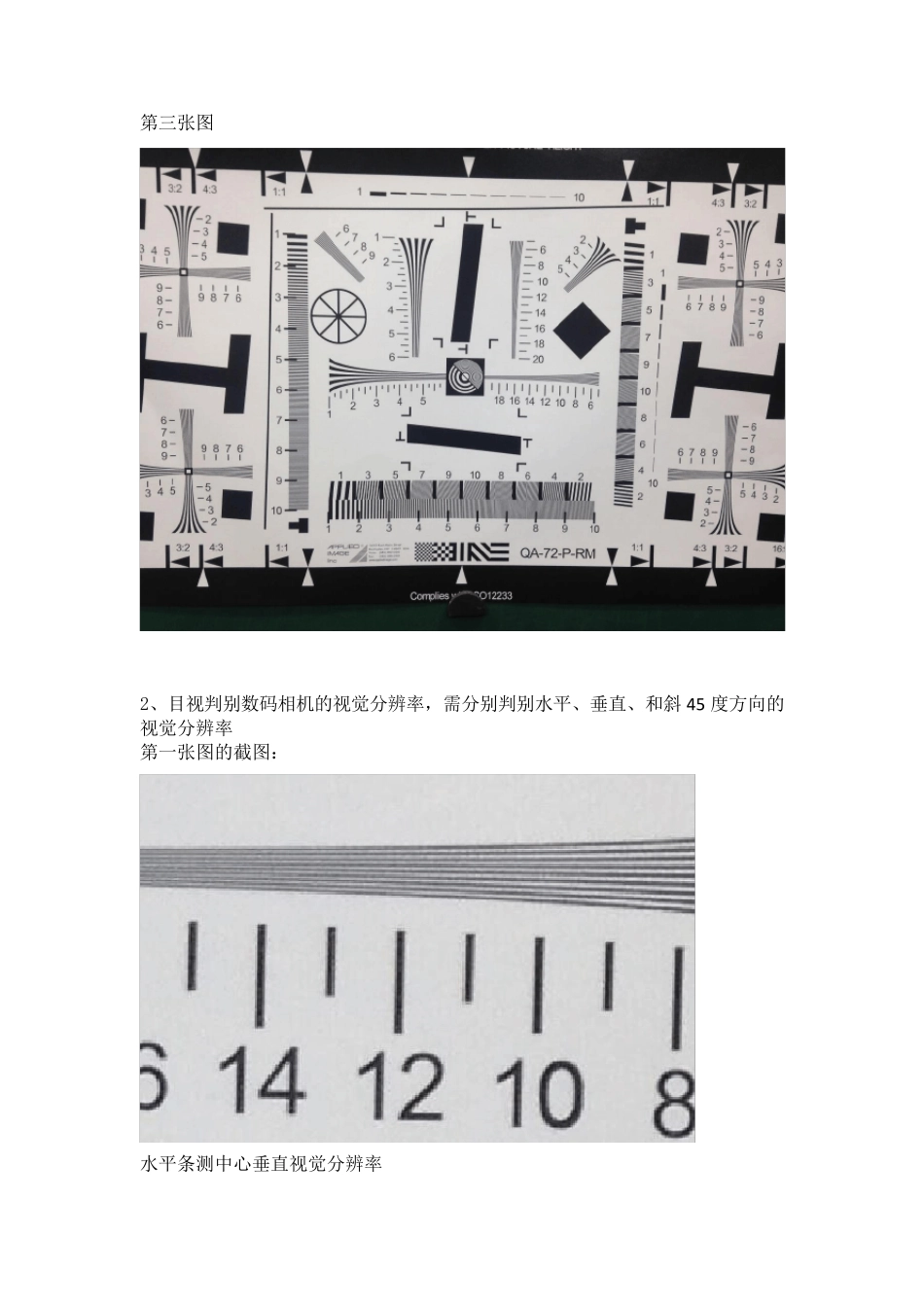

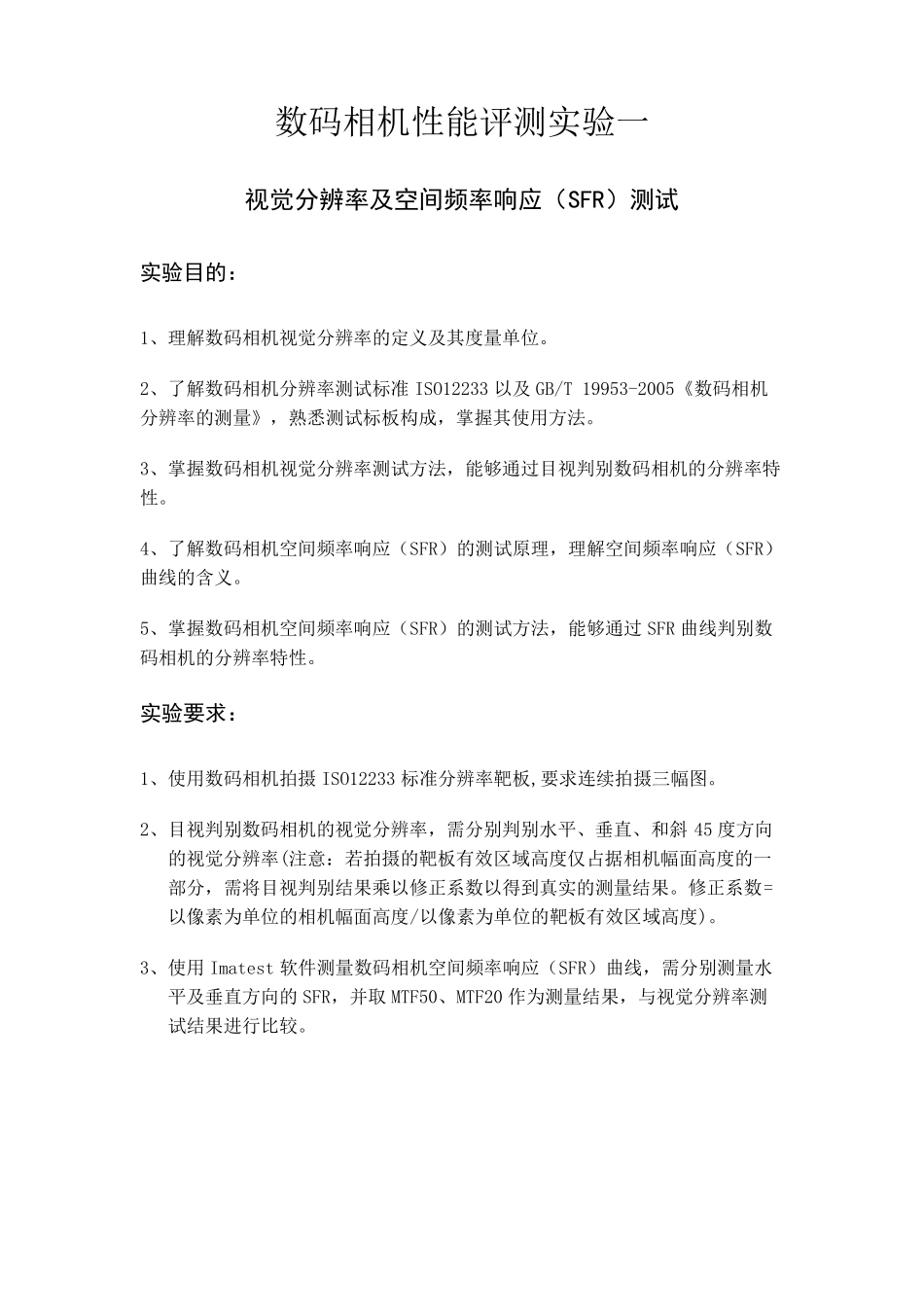

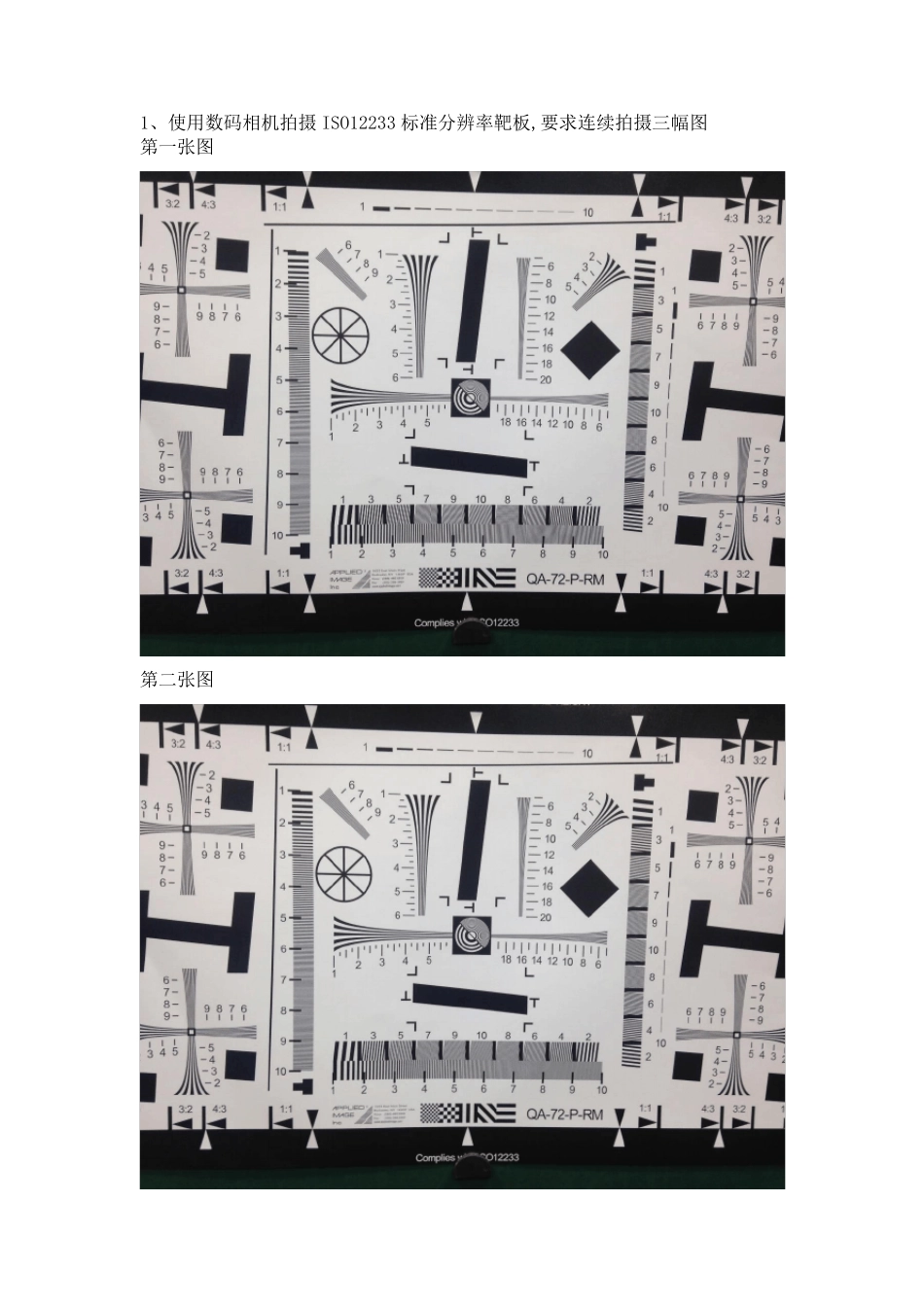

数码相机性能评测实验一 视觉分辨率及空间频率响应（SFR）测试 实验目的： 1、理解数码相机视觉分辨率的定义及其度量单位。 2、了解数码相机分辨率测试标准 ISO12233 以及 GB/T 19953-2005《数码相机分辨率的测量》，熟悉测试标板构成，掌握其使用方法。 3、掌握数码相机视觉分辨率测试方法，能够通过目视判别数码相机的分辨率特性。 4、了解数码相机空间频率响应（SFR）的测试原理，理解空间频率响应（SFR）曲线的含义。 5、掌握数码相机空间频率响应（SFR）的测试方法，能够通过 SFR 曲线判别数码相机的分辨率特性。 实验要求： 1、使用数码相机拍摄 ISO12233 标准分辨率靶板,要求连续拍摄三幅图。 2、目视判别数码相机的视觉分辨率，需分别判别水平、垂直、和斜 45 度方向的视觉分辨率(注意：若拍摄的靶板有效区域高度仅占据相机幅面高度的一部分，需将目视判别结果乘以修正系数以得到真实的测量结果。修正系数=以像素为单位的相机幅面高度/以像素为单位的靶板有效区域高度)。 3、使用 Imatest 软件测量数码相机空间频率响应（SFR）曲线，需分别测量水平及垂直方向的 SFR，并取 MTF50、MTF20 作为测量结果，与视觉分辨率测试结果进行比较。 1、使用数码相机拍摄 ISO12233 标准分辨率靶板,要求连续拍摄三幅图 第一张图 第二张图 第三张图 2、目视判别数码相机的视觉分辨率，需分别判别水平、垂直、和斜 45 度方向的视觉分辨率 第一张图的截图： 水平条测中心垂直视觉分辨率 竖直条测中心水平分辨率 对角线条测斜向上45°视觉分辨率 第二张图的截图： 水平条测中心垂直视觉分辨率 竖直条测中心水平分辨率 对角线条测斜向上45°视觉分辨率 第三张图的截图： 水平条测中心垂直视觉分辨率 竖直条测中心水平分辨率 对角线条测斜向上45°视觉分辨率 相机型号 iPhone5 1 2 3 平均值 水平方向视觉分辨率 1450 1280 1330 1320 垂直方向视觉分辨率 1240 1220 1260 1240 斜向上45°视觉分辨率 >900 >900 >900 >900 实验人员 实验日期 2014.11.17 明确相机型号、相机基本设置。 3、使用 Imatest 软件测量数码相机空间频率响应（SFR）曲线，需分别测量水平及垂直方向的 SFR，并取 MTF50、MTF20 作为测量结果，与视觉分辨率测试结果进行比较。 过程 由黑到白 由白到黑 次数 1 垂直方向 2 垂直方向 3 水平方向 4 水平方向 5 垂直方向 6 垂直方向 7 水平方向 ...
