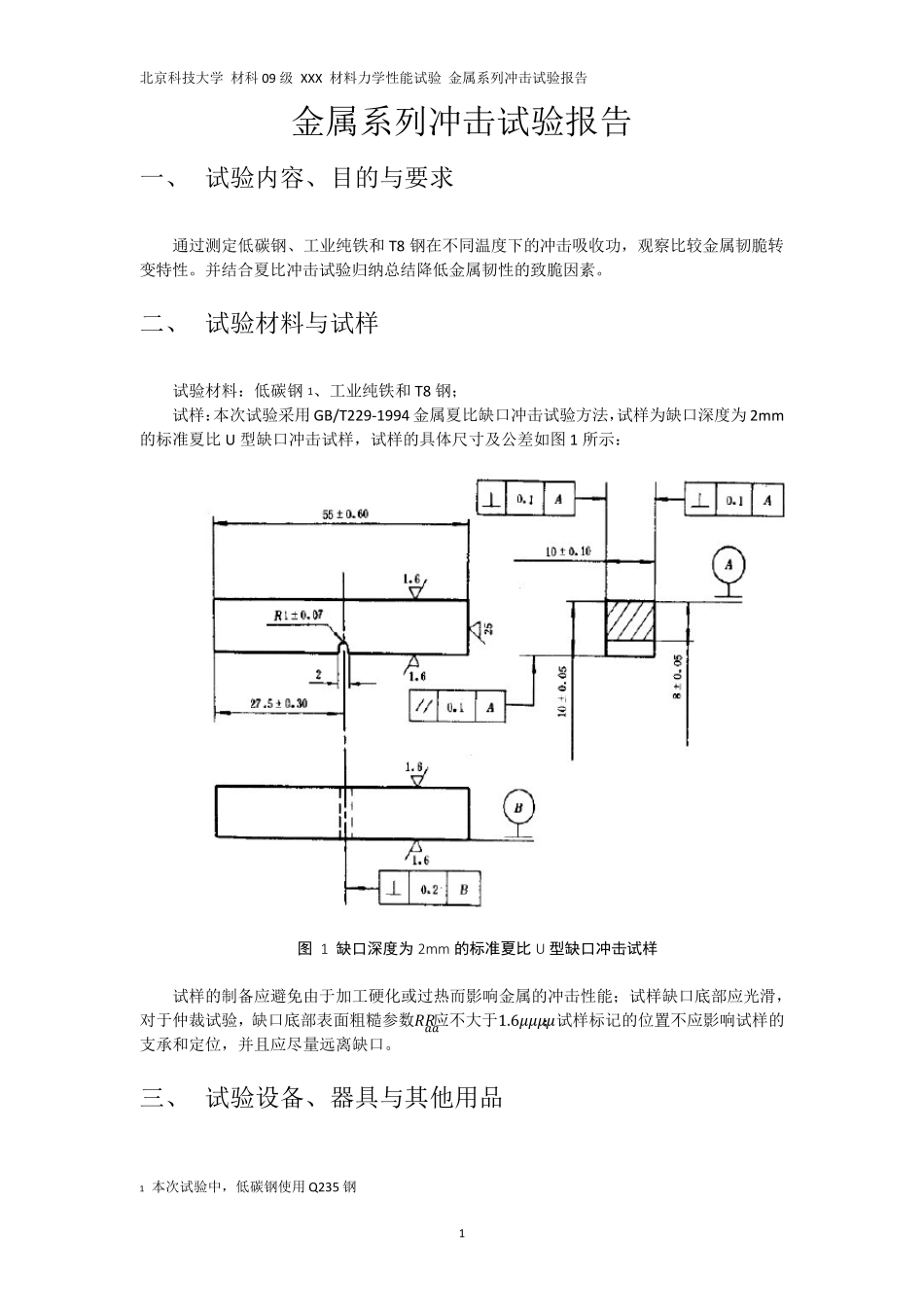

北京科技大学 材科09 级 XXX 材料力学性能试验 金属系列冲击试验报告 1 金属系列冲击试验报告 一、 试验内容、目的与要求 通过测定低碳钢、工业纯铁和 T8 钢在不同温度下的冲击吸收功，观察比较金属韧脆转变特性。并结合夏比冲击试验归纳总结降低金属韧性的致脆因素。 二、 试验材料与试样 试验材料：低碳钢 1、工业纯铁和 T8 钢； 试样：本次试验采用 GB/T229-1994 金属夏比缺口冲击试验方法，试样为缺口深度为 2m m的标准夏比 U 型缺口冲击试样，试样的具体尺寸及公差如图 1 所示： 图 1 缺口深度为 2m m 的标准夏比 U 型缺口冲击试样 试样的制备应避免由于加工硬化或过热而影响金属的冲击性能；试样缺口底部应光滑，对于仲裁试验，缺口底部表面粗糙参数ᵄᵄᵄᵄ应不大于1.6ᵰᵰᵰᵰ；试样标记的位置不应影响试样的支承和定位，并且应尽量远离缺口。 三、 试验设备、器具与其他用品 1 本次试验中，低碳钢使用 Q235 钢 北京科技大学 材科09 级 XXX 材料力学性能试验 金属系列冲击试验报告 2 1. 冲击试验机JB-300B，主要性能指标如下2： 最大冲击能量：300J 摆锤预扬角：150° 摆轴中心至打击中心的距离：750mm 冲击速度：5.2m/s 试样支座跨距：40mm 试样支座端圆弧半径：R1-1.5mm 冲击刀圆弧半径：R2-2.5mm 冲击圆弧半径：30° 冲击刀厚度：16mm 2. 工具显微镜 3. 杜瓦瓶（保温用） 4. 温度计 测温用的玻璃温度计最小分度值应不大于1℃ ；测温热电偶应符合II 级热电偶要求；测温仪器（数字指示装置或电位差计）的误差应不超过±0.1%。 5. 介质 本试验采用的介质有热水、液氮、乙醇。 6. 夹具 四、 试验原理与步骤 本试验的原理为： 韧性是材料承受载荷作用导致发生断裂的过程中吸收能量的特性。冲击试验是在高速载荷的作用下材料韧性的通用试验方法，试验测量结果为冲击吸收功。 采用系列冲击试验，即测定材料在不同温度下的冲击吸收功，可以确定其韧脆转变温度。 试验步骤为： 1. 检查冲击试验机是否工作正常，本步骤由实验室教师完成； 2. 小组成员分工，每人领取一个试样，并确定自己试样的冲击温度3； 3. 根据试样冲击温度对试样进行降温、升温或保持室温： 若是水温样品，则在杜瓦瓶中加入足够的热水，用夹具将样品放入杜瓦瓶中浸没，连同夹具一起保温，保温时间不少于5min4； 若是低温样品，则向杜...
