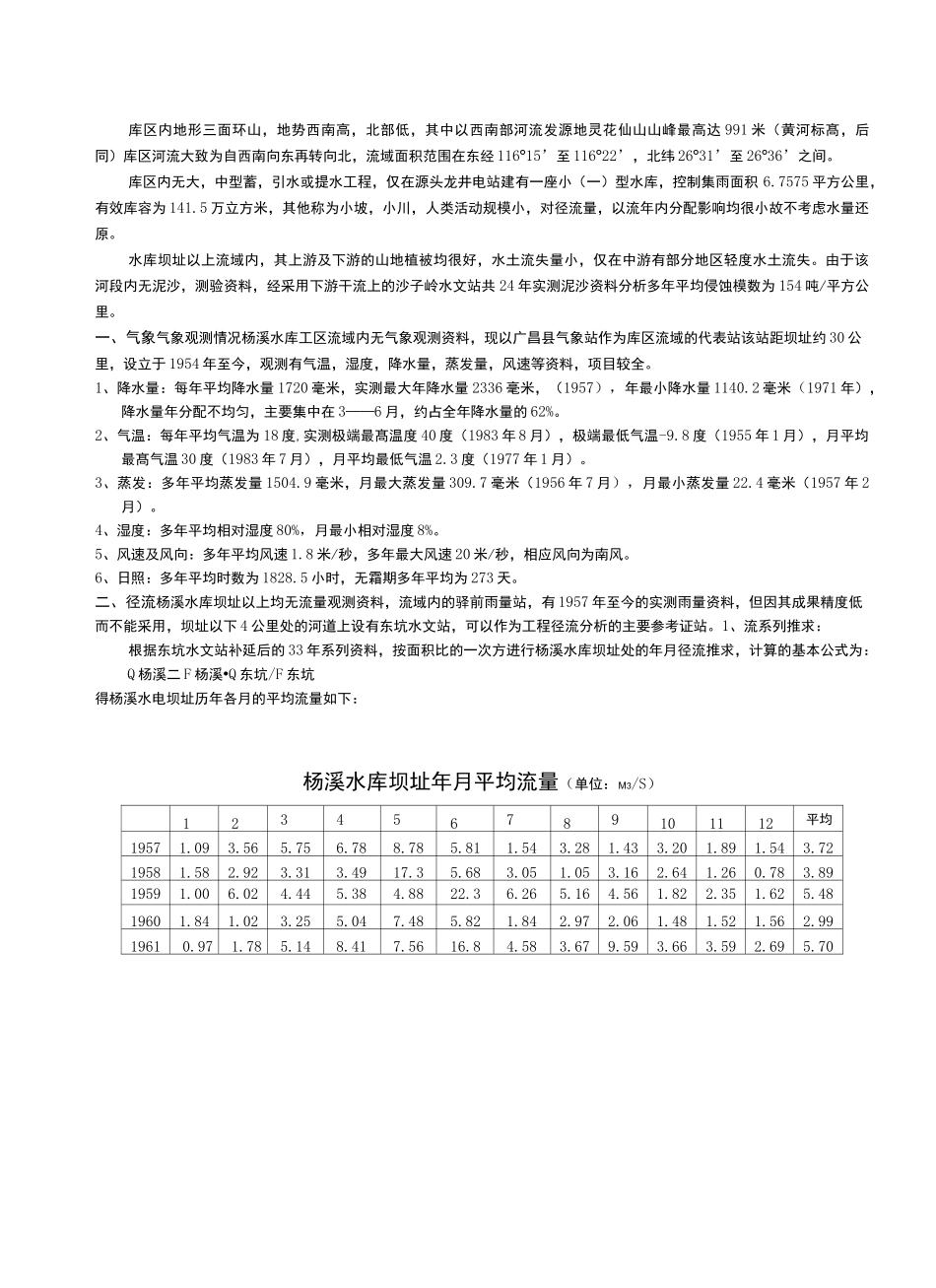

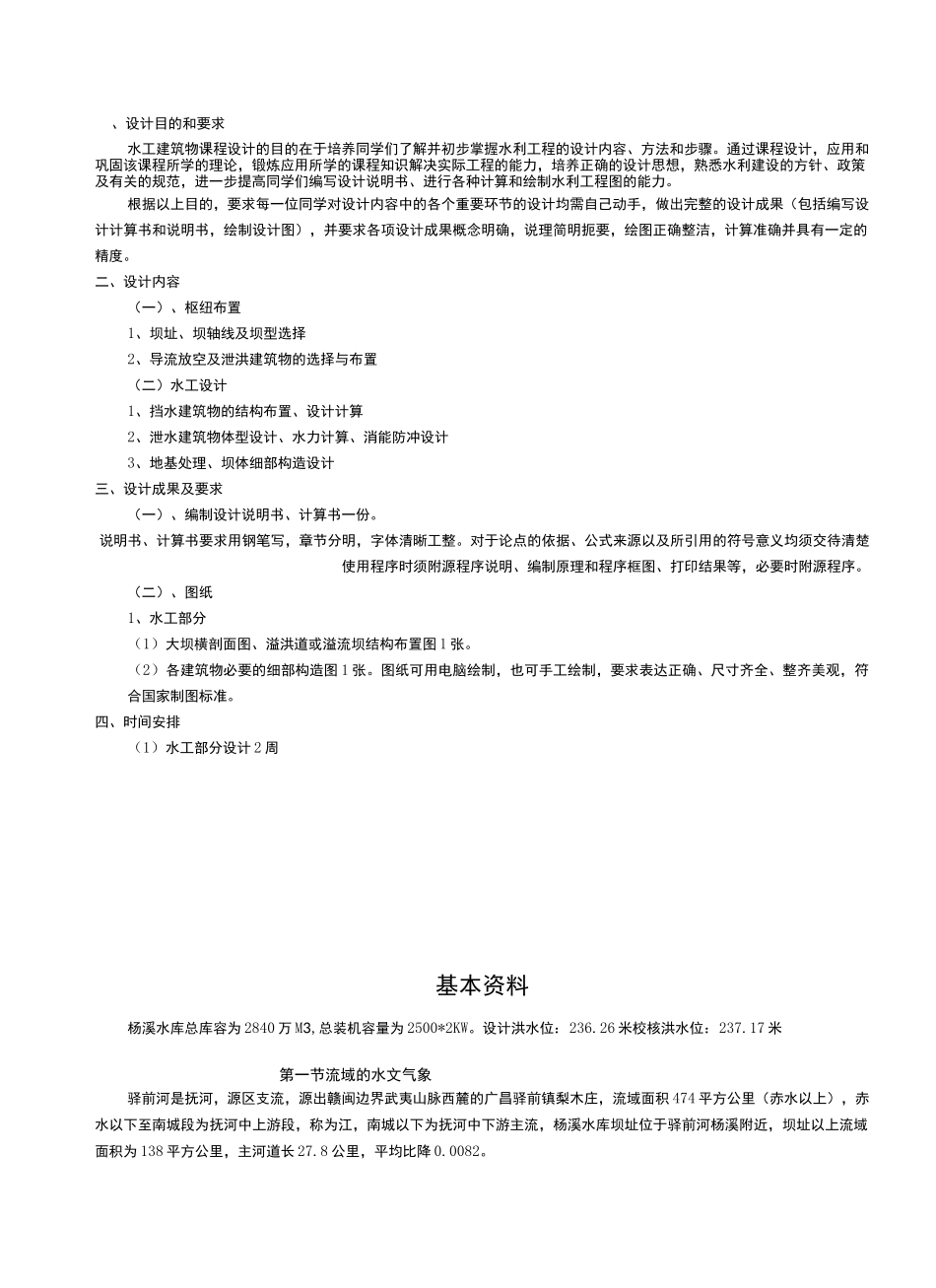

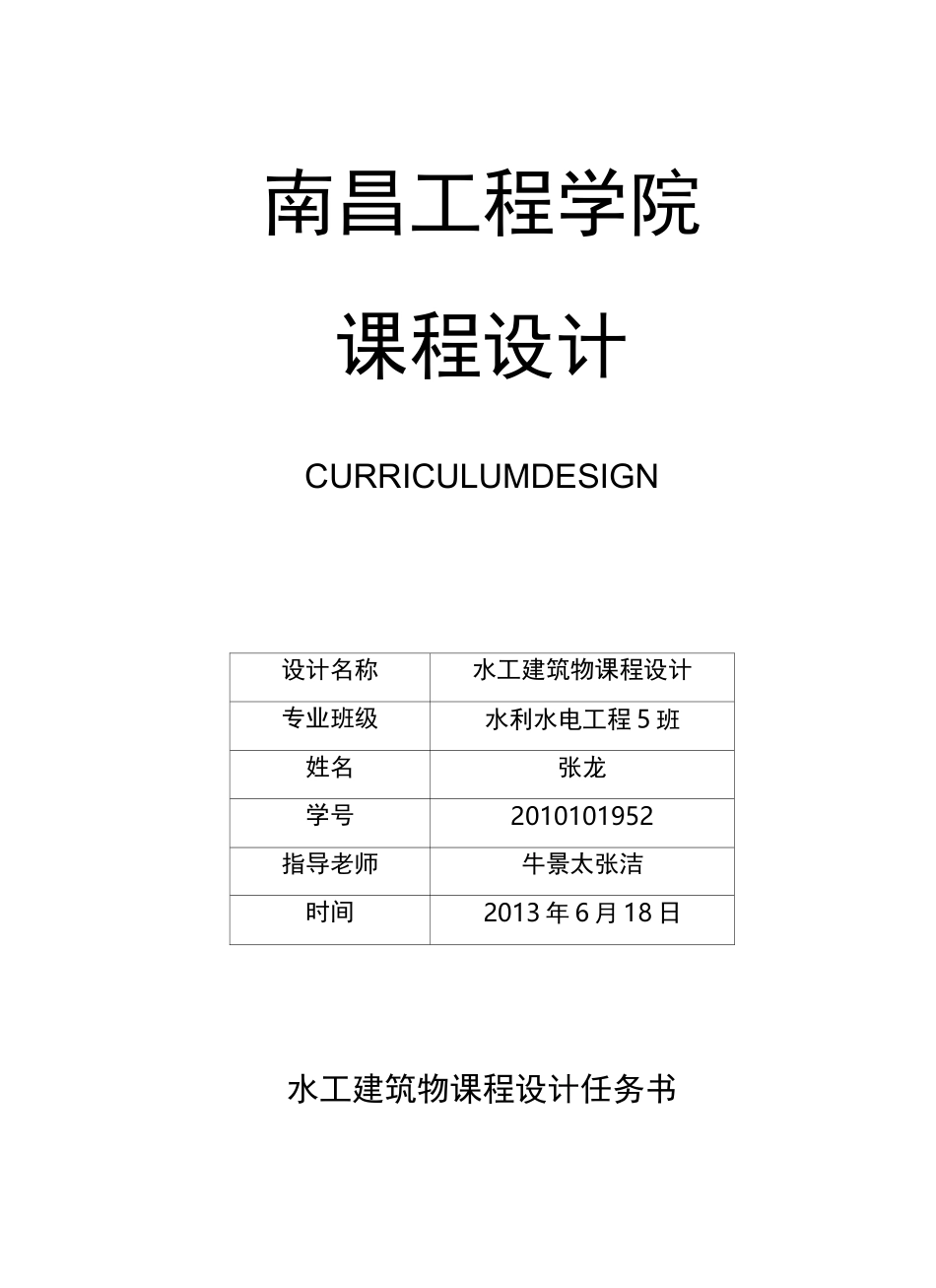

南昌工程学院课程设计CURRICULUMDESIGN设计名称水工建筑物课程设计专业班级水利水电工程 5 班姓名张龙学号2010101952指导老师牛景太张洁时间2013 年 6 月 18 日水工建筑物课程设计任务书、设计目的和要求水工建筑物课程设计的目的在于培养同学们了解并初步掌握水利工程的设计内容、方法和步骤。通过课程设计，应用和巩固该课程所学的理论，锻炼应用所学的课程知识解决实际工程的能力，培养正确的设计思想，熟悉水利建设的方针、政策及有关的规范，进一步提高同学们编写设计说明书、进行各种计算和绘制水利工程图的能力。根据以上目的，要求每一位同学对设计内容中的各个重要环节的设计均需自己动手，做出完整的设计成果（包括编写设计计算书和说明书，绘制设计图），并要求各项设计成果概念明确，说理简明扼要，绘图正确整洁，计算准确并具有一定的精度。二、设计内容（一）、枢纽布置1、坝址、坝轴线及坝型选择2、导流放空及泄洪建筑物的选择与布置（二）水工设计1、挡水建筑物的结构布置、设计计算2、泄水建筑物体型设计、水力计算、消能防冲设计3、地基处理、坝体细部构造设计三、设计成果及要求（一）、编制设计说明书、计算书一份。说明书、计算书要求用钢笔写，章节分明，字体清晰工整。对于论点的依据、公式来源以及所引用的符号意义均须交待清楚使用程序时须附源程序说明、编制原理和程序框图、打印结果等，必要时附源程序。（二）、图纸1、水工部分（1）大坝横剖面图、溢洪道或溢流坝结构布置图 1 张。（2）各建筑物必要的细部构造图 1 张。图纸可用电脑绘制，也可手工绘制，要求表达正确、尺寸齐全、整齐美观，符合国家制图标准。四、时间安排（1）水工部分设计 2 周基本资料杨溪水库总库容为 2840 万 M3,总装机容量为 2500*2KW。设计洪水位：236.26 米校核洪水位：237.17 米第一节流域的水文气象驿前河是抚河，源区支流，源出赣闽边界武夷山脉西麓的广昌驿前镇梨木庄，流域面积 474 平方公里（赤水以上），赤水以下至南城段为抚河中上游段，称为江，南城以下为抚河中下游主流，杨溪水库坝址位于驿前河杨溪附近，坝址以上流域面积为 138 平方公里，主河道长 27.8 公里，平均比降 0.0082。库区内地形三面环山，地势西南高，北部低，其中以西南部河流发源地灵花仙山山峰最高达 991 米（黄河标髙，后同）库区河流大致为自西南向东再转向北，流域面积范围在东经 116°15’至 116°22’，北纬 26°31’至 26...
