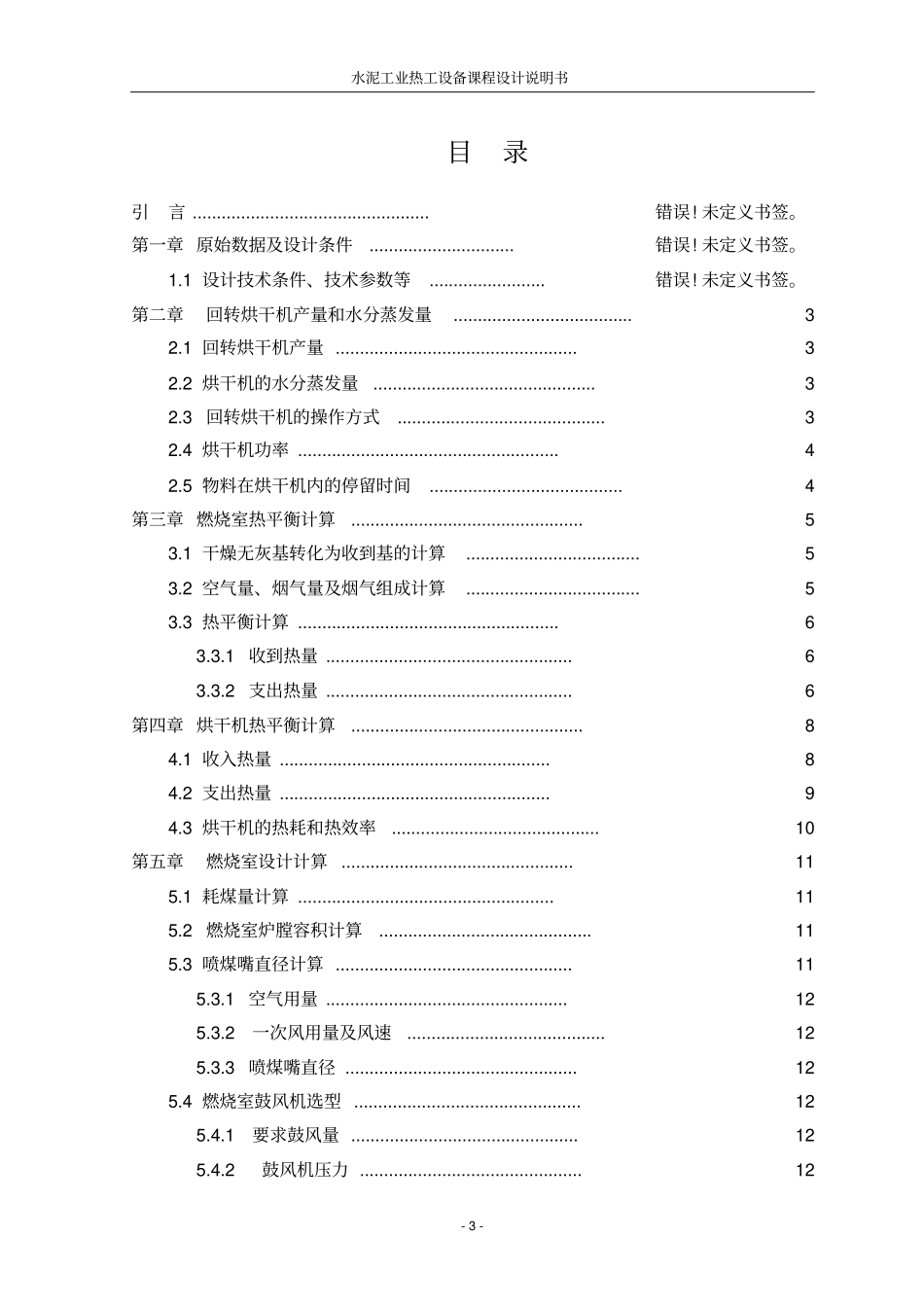

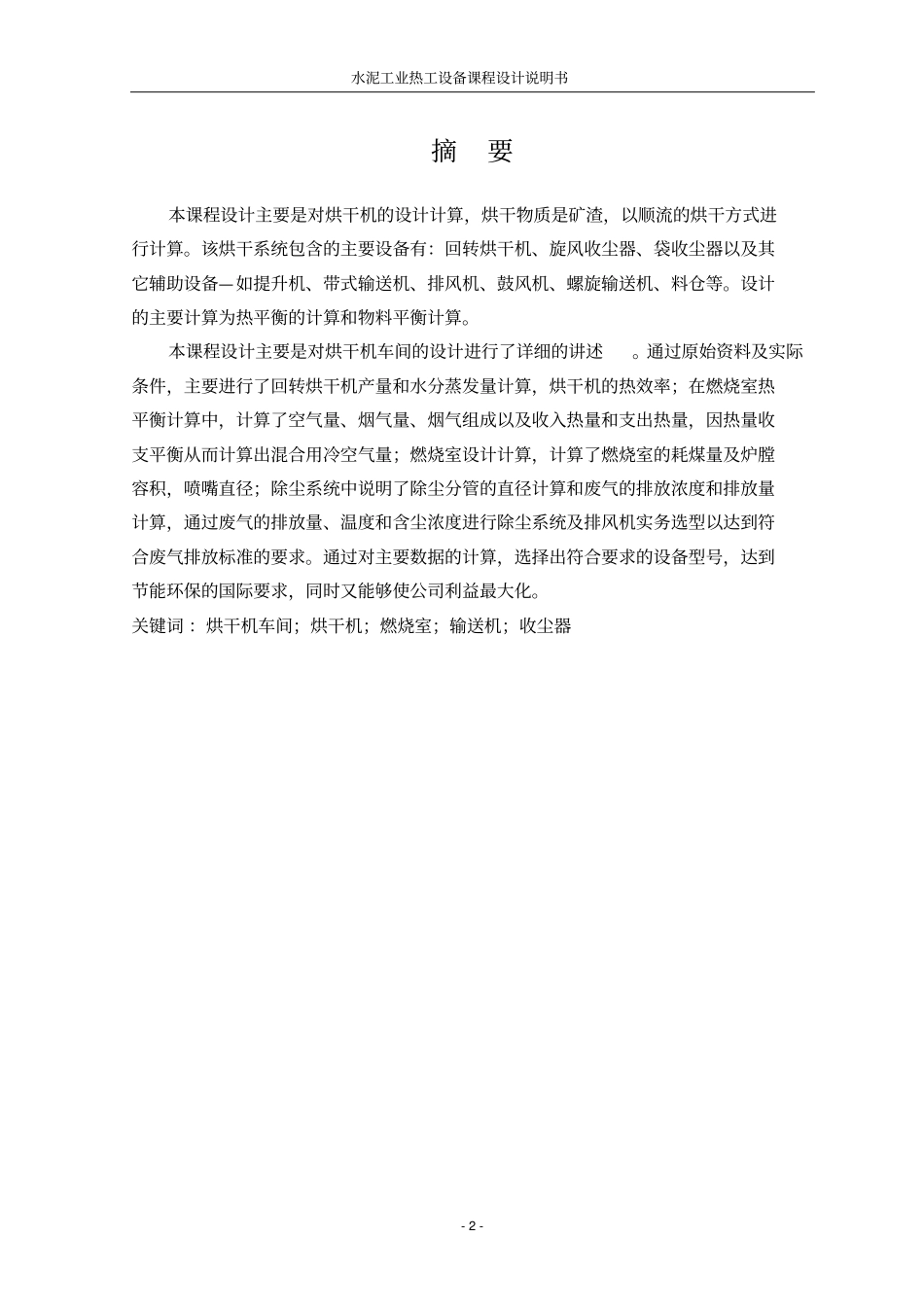

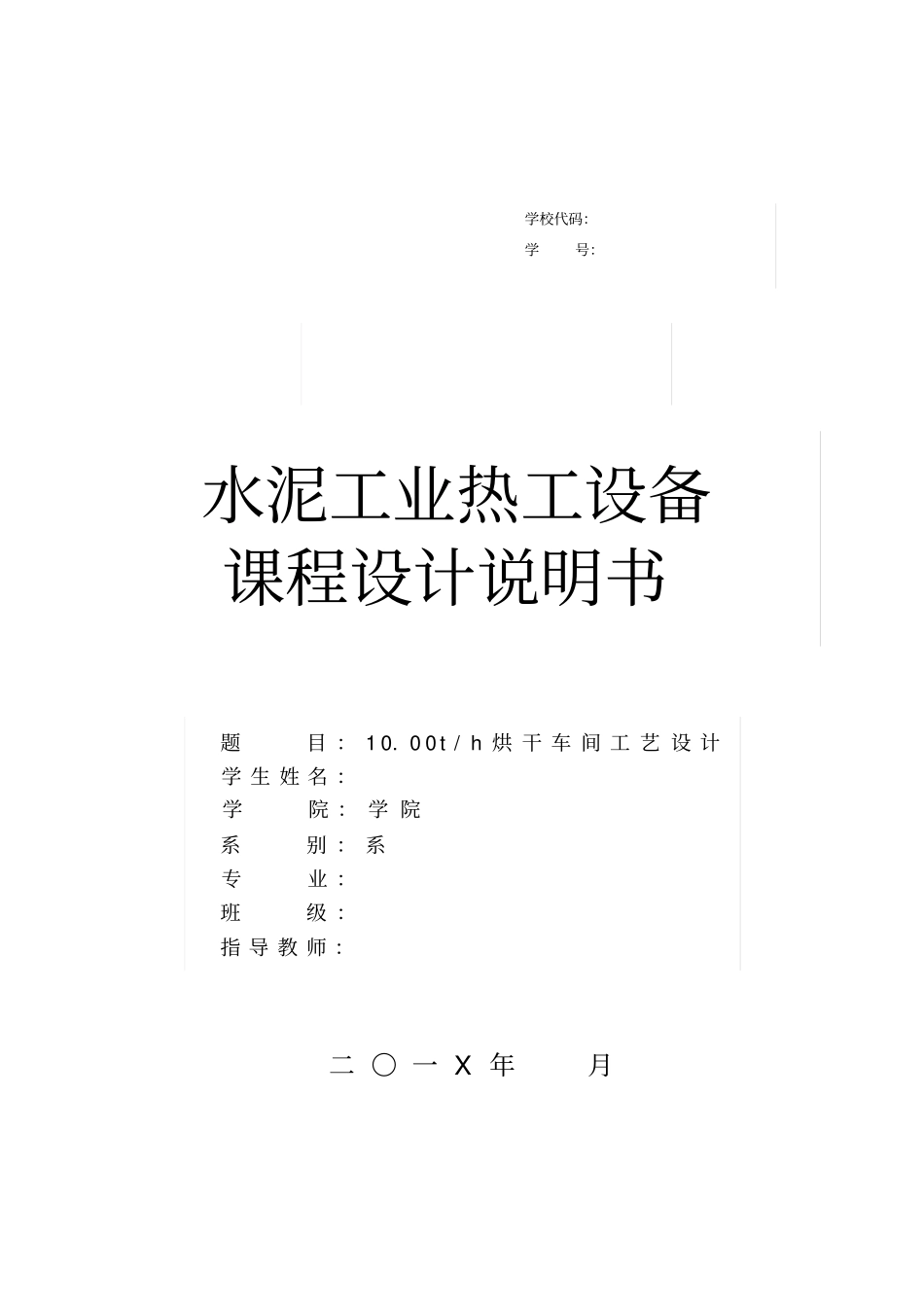

二 〇 一 X 年月水泥工业热工设备课程设计说明书题目 ： 1 0. 0 0 t / h 烘 干 车 间 工 艺 设 计学 生 姓 名 ：学院 ： 学 院系别 ： 系专业 ：班级 ：指 导 教 师 ：学校代码：学号：水泥工业热工设备课程设计说明书- 2 - 摘要本课程设计主要是对烘干机的设计计算，烘干物质是矿渣，以顺流的烘干方式进行计算。该烘干系统包含的主要设备有：回转烘干机、旋风收尘器、袋收尘器以及其它辅助设备—如提升机、带式输送机、排风机、鼓风机、螺旋输送机、料仓等。设计的主要计算为热平衡的计算和物料平衡计算。本课程设计主要是对烘干机车间的设计进行了详细的讲述。通过原始资料及实际条件，主要进行了回转烘干机产量和水分蒸发量计算，烘干机的热效率；在燃烧室热平衡计算中，计算了空气量、烟气量、烟气组成以及收入热量和支出热量，因热量收支平衡从而计算出混合用冷空气量；燃烧室设计计算，计算了燃烧室的耗煤量及炉膛容积，喷嘴直径；除尘系统中说明了除尘分管的直径计算和废气的排放浓度和排放量计算，通过废气的排放量、温度和含尘浓度进行除尘系统及排风机实务选型以达到符合废气排放标准的要求。通过对主要数据的计算，选择出符合要求的设备型号，达到节能环保的国际要求，同时又能够使公司利益最大化。关键词 ：烘干机车间；烘干机；燃烧室；输送机；收尘器水泥工业热工设备课程设计说明书- 3 - 目录引言 ................................................. 错误! 未定义书签。第一章 原始数据及设计条件 .............................. 错误! 未定义书签。1.1 设计技术条件、技术参数等........................ 错误! 未定义书签。第二章回转烘干机产量和水分蒸发量 ..................................... 3 2.1 回转烘干机产量 .................................................. 3 2.2 烘干机的水分蒸发量.............................................. 3 2.3 回转烘干机的操作方式 ........................................... 3 2.4 烘干机功率 ...................................................... 4 2.5 物料在烘干机内的停留时间........................................ 4 第三章 燃烧室热平衡计算 ................................................ 5 3.1 干燥无灰基转化为收到基的计算.................................... 5...
