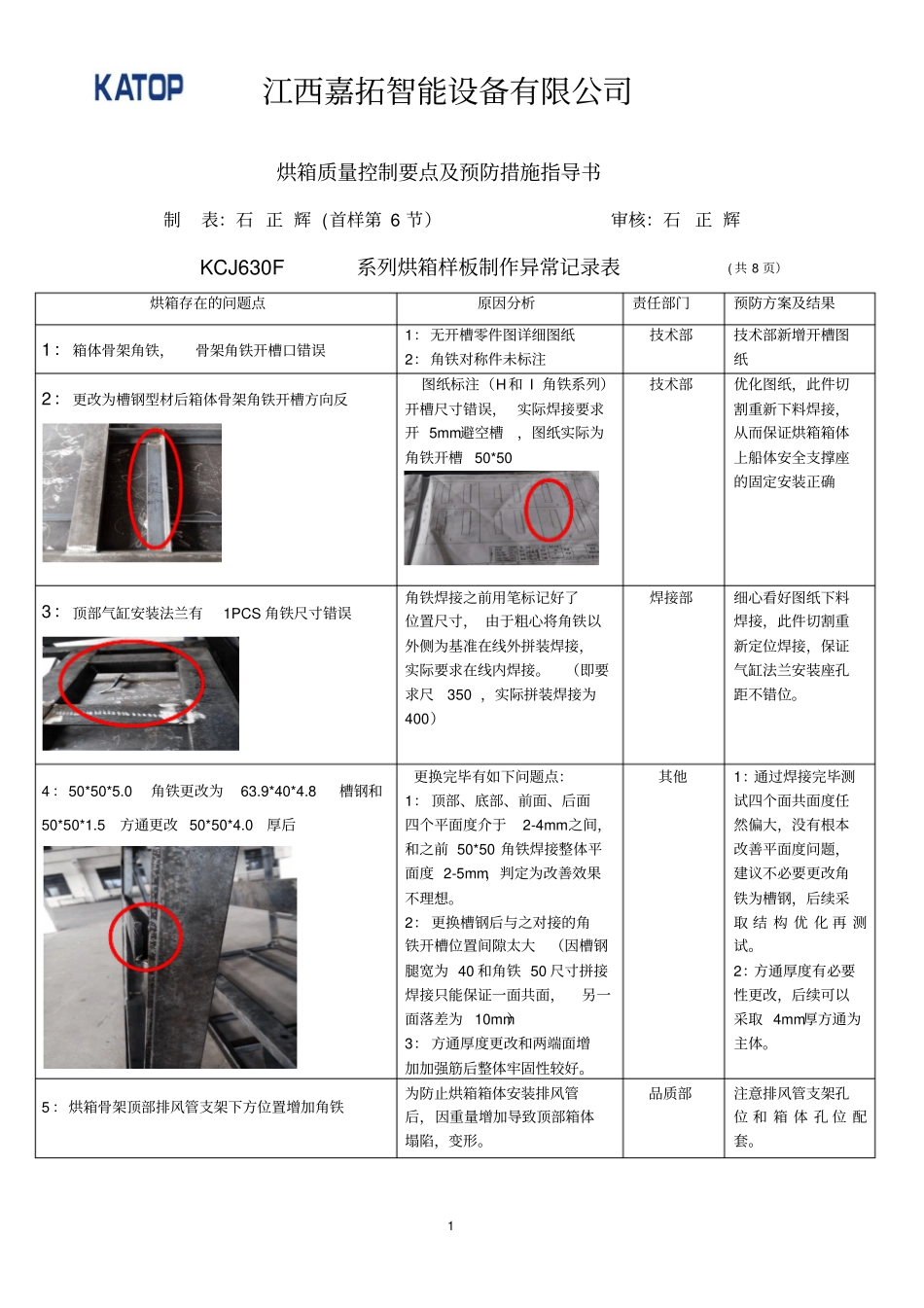

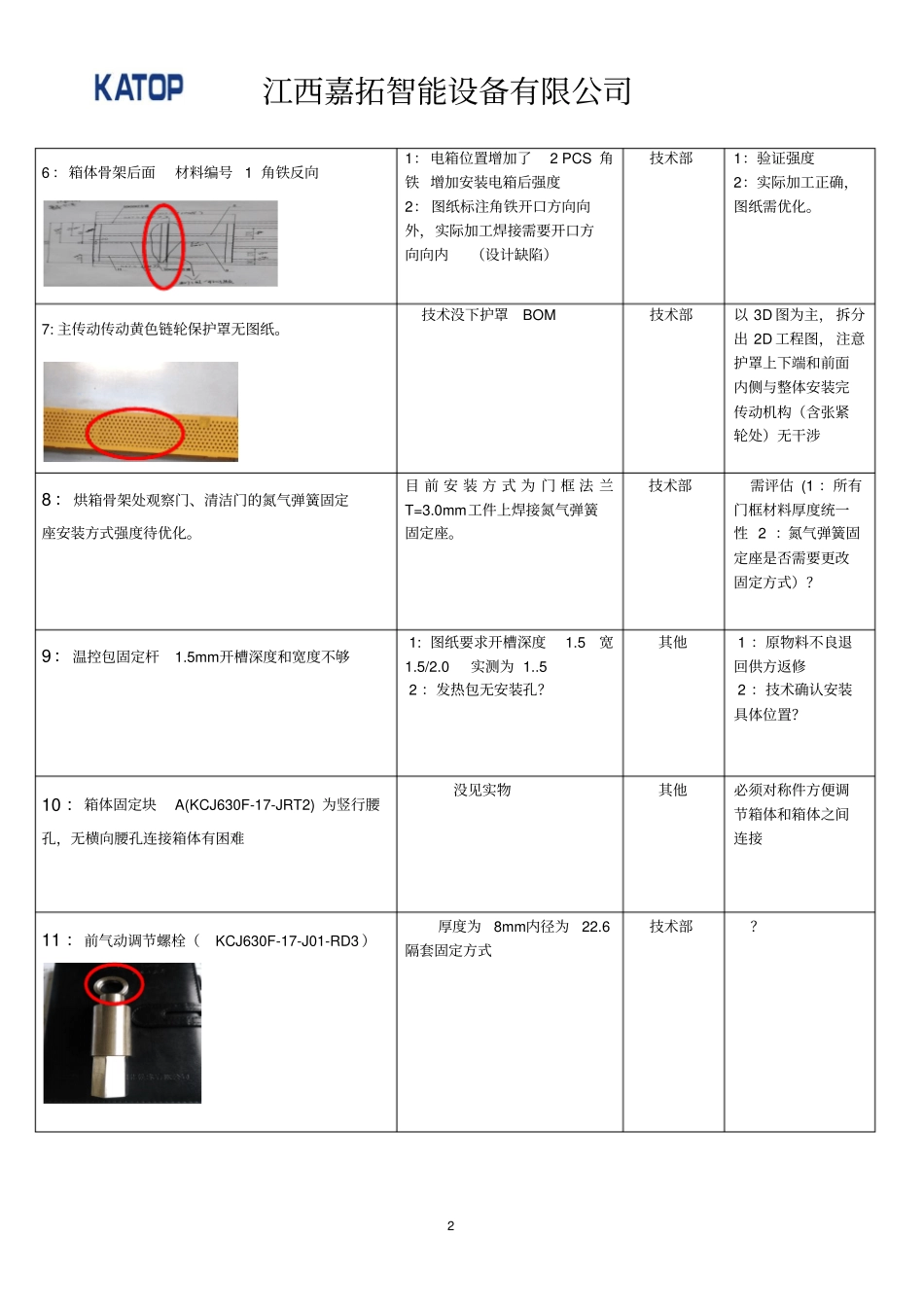

江西嘉拓智能设备有限公司1 烘箱质量控制要点及预防措施指导书制表：石 正 辉 (首样第 6 节）审核：石正 辉 KCJ630F系列烘箱样板制作异常记录表( 共 8 页）烘箱存在的问题点原因分析责任部门预防方案及结果1：箱体骨架角铁，骨架角铁开槽口错误1：无开槽零件图详细图纸2：角铁对称件未标注技术部技术部新增开槽图纸2：更改为槽钢型材后箱体骨架角铁开槽方向反图纸标注（H和 I 角铁系列）开槽尺寸错误， 实际焊接要求开 5mm避空槽，图纸实际为角铁开槽 50*50 技术部优化图纸，此件切割重新下料焊接，从而保证烘箱箱体上船体安全支撑座的固定安装正确3：顶部气缸安装法兰有1PCS 角铁尺寸错误角铁焊接之前用笔标记好了位置尺寸， 由于粗心将角铁以外侧为基准在线外拼装焊接，实际要求在线内焊接。（即要求尺350 ，实际拼装焊接为400）焊接部细心看好图纸下料焊接，此件切割重新定位焊接，保证气缸法兰安装座孔距不错位。4 ：50*50*5.0角铁更改为63.9*40*4.8槽钢和50*50*1.5方通更改 50*50*4.0厚后更换完毕有如下问题点：1： 顶部、底部、前面、后面四个平面度介于2-4mm之间，和之前 50*50 角铁焊接整体平面度 2-5mm，判定为改善效果不理想。2： 更换槽钢后与之对接的角铁开槽位置间隙太大（因槽钢腿宽为 40 和角铁 50 尺寸拼接焊接只能保证一面共面，另一面落差为 10mm）3： 方通厚度更改和两端面增加加强筋后整体牢固性较好。其他1：通过焊接完毕测试四个面共面度任然偏大，没有根本改善平面度问题，建议不必要更改角铁为槽钢，后续采取 结 构 优 化 再 测试。2：方通厚度有必要性更改，后续可以采取 4mm厚方通为主体。5 ：烘箱骨架顶部排风管支架下方位置增加角铁为防止烘箱箱体安装排风管后，因重量增加导致顶部箱体塌陷，变形。品质部注意排风管支架孔位 和 箱 体 孔 位 配套。江西嘉拓智能设备有限公司2 6 ：箱体骨架后面材料编号 1 角铁反向1：电箱位置增加了2 PCS 角铁 增加安装电箱后强度2： 图纸标注角铁开口方向向外，实际加工焊接需要开口方向向内（设计缺陷）技术部1：验证强度2：实际加工正确，图纸需优化。7: 主传动传动黄色链轮保护罩无图纸。技术没下护罩BOM 技术部以 3D 图为主， 拆分出 2D 工程图， 注意护罩上下端和前面内侧与整体安装完传动机构（含张紧轮处）无干涉8 ：烘箱骨架处观察门、清洁门的氮气弹簧固定座安装方式强度待优化。目 前 安 装 方 式 ...
