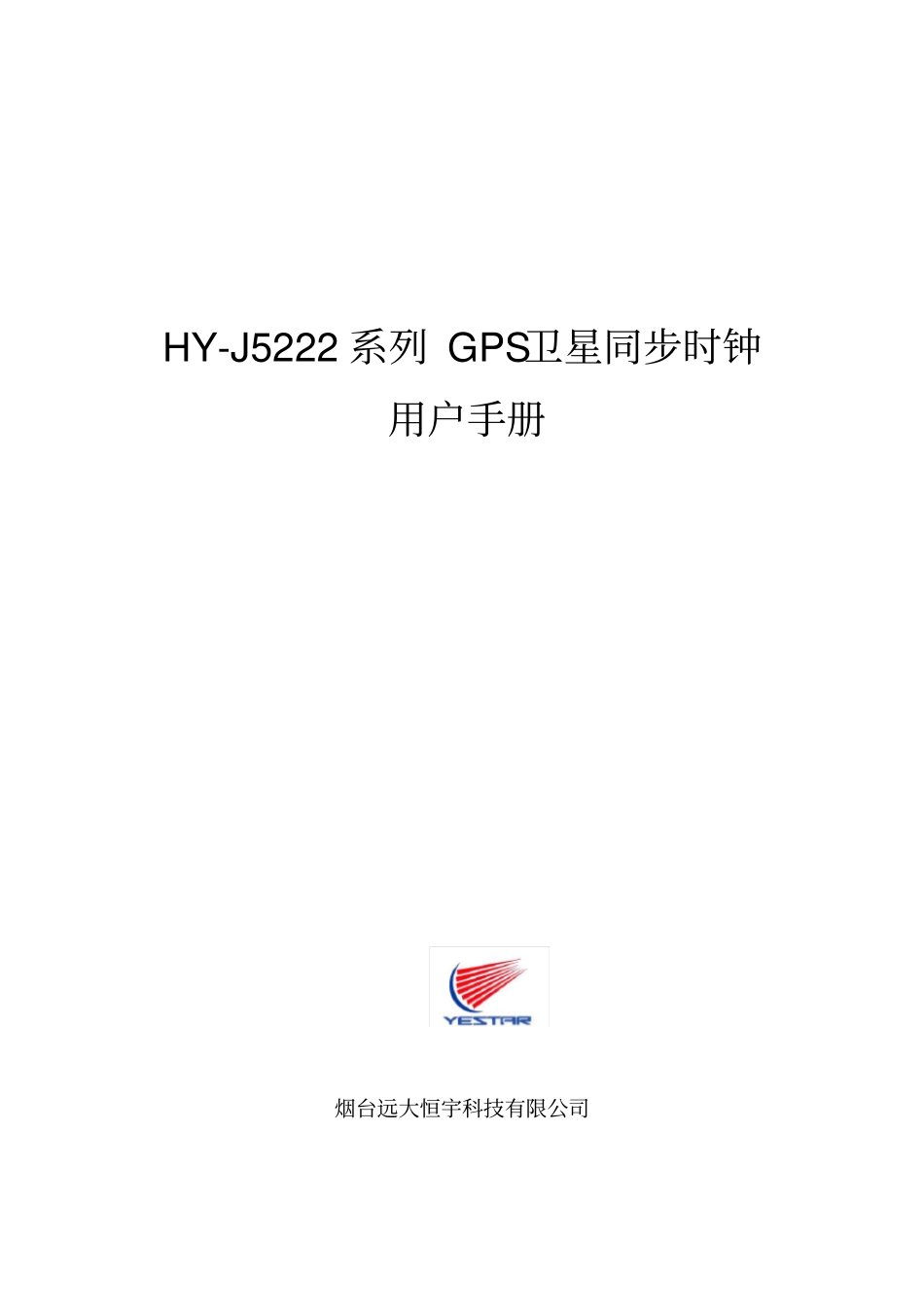

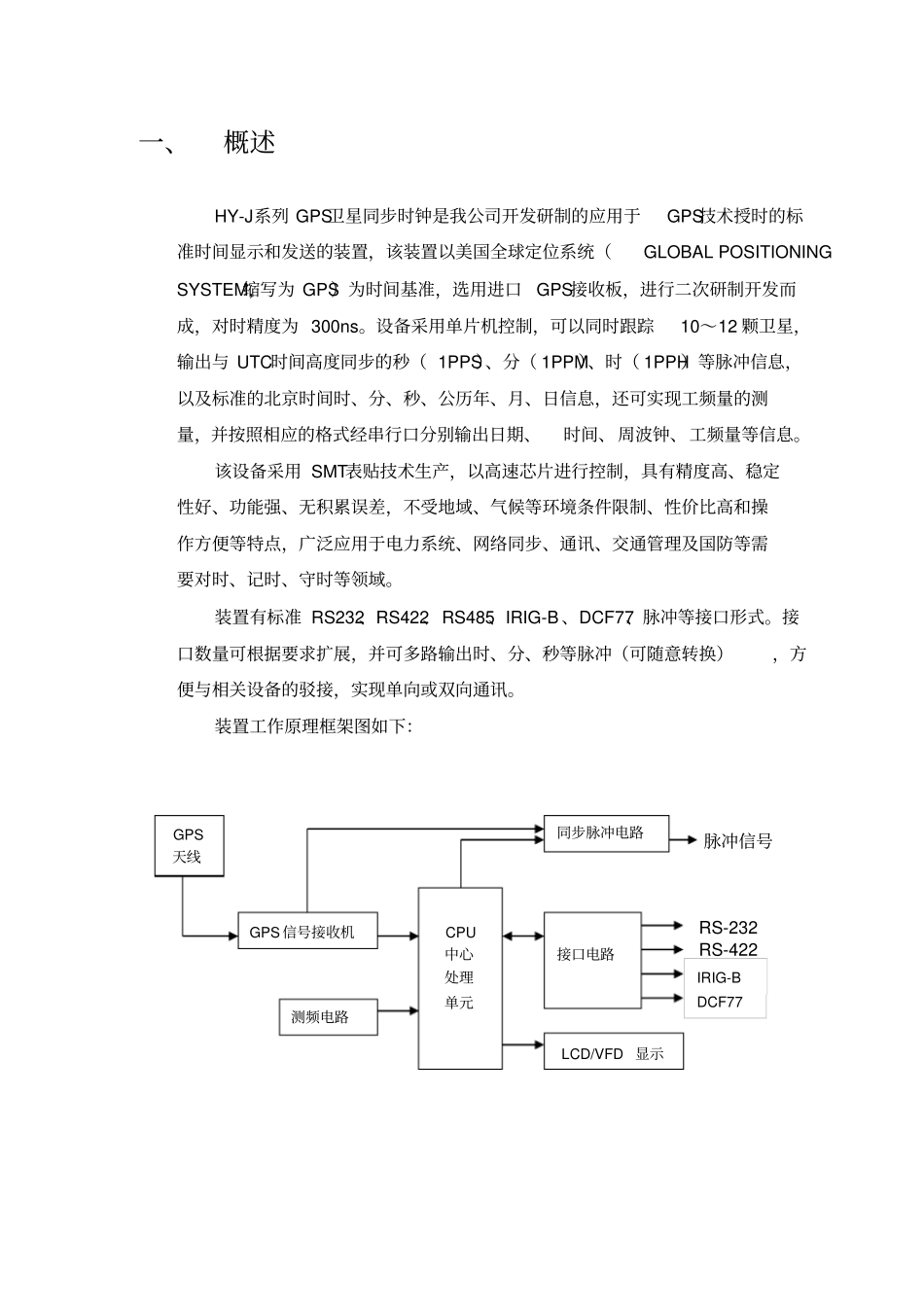

HY-J5222 系列 GPS卫星同步时钟用户手册烟台远大恒宇科技有限公司目录IRIG-B DCF77 一、概述HY-J系列 GPS卫星同步时钟是我公司开发研制的应用于GPS技术授时的标准时间显示和发送的装置，该装置以美国全球定位系统（GLOBAL POSITIONING SYSTEM,缩写为 GPS）为时间基准，选用进口GPS接收板，进行二次研制开发而成，对时精度为 300ns。设备采用单片机控制，可以同时跟踪10～12 颗卫星，输出与 UTC时间高度同步的秒（ 1PPS）、分（ 1PPM）、时（ 1PPH）等脉冲信息，以及标准的北京时间时、分、秒、公历年、月、日信息，还可实现工频量的测量，并按照相应的格式经串行口分别输出日期、时间、周波钟、工频量等信息。该设备采用 SMT表贴技术生产，以高速芯片进行控制，具有精度高、稳定性好、功能强、无积累误差，不受地域、气候等环境条件限制、性价比高和操作方便等特点，广泛应用于电力系统、网络同步、通讯、交通管理及国防等需要对时、记时、守时等领域。装置有标准 RS232、RS422、RS485、IRIG-B 、DCF77、脉冲等接口形式。接口数量可根据要求扩展，并可多路输出时、分、秒等脉冲（可随意转换），方便与相关设备的驳接，实现单向或双向通讯。装置工作原理框架图如下：GPS 天线GPS 信号接收机测频电路CPU 中心处理单元同步脉冲电路接口电路LCD/VFD 显示脉冲信号RS-422 RS-232二、产品分类及性能1、技术指标工作温度： -50C～+550C，非结露；储存温度： -400C～+800C，非结露；相对湿度： 5%～95% 工作电源： AC/DC 100V～265V 功耗： ≤10W 天线接收频率： MHz。天线的射频灵敏度： -165dbw, 天线配带 30 米馈线（可定制50 米、100 米的天线）捕获时间： 热启动 <15 秒重新捕获 <2 秒冷启动 <45 秒自动搜索 <300 秒GPS精度： 280ns 1PPS输出定时准确度： 310ns 电平 :TTL 极性: 正脉冲脉宽 :20ms～200ms 1PPM输出定时准确度 : 1 μ s 电平 :TTL 极性: 正脉冲脉宽 : 20ms ～200ms 输出隔离1PPH输出定时准确度 : 1 μ s 电平 :TTL 极性: 正脉冲脉宽 : 20ms ～200ms 输出隔离IRIG-B （DC）时码输出：IRIG-B （DC）时码按照 IEEE Std 1344-1995 标准每秒输出 1 帧，包含 100 个码元，每个码元 10ms。脉冲宽度编码， 2ms宽度表示二进制0、分隔标志或未编码位， 5ms宽度表示二进制 1，8ms宽度表示整 100ms基准标志。秒准时沿：连续两个8ms宽度基准标志脉冲...
