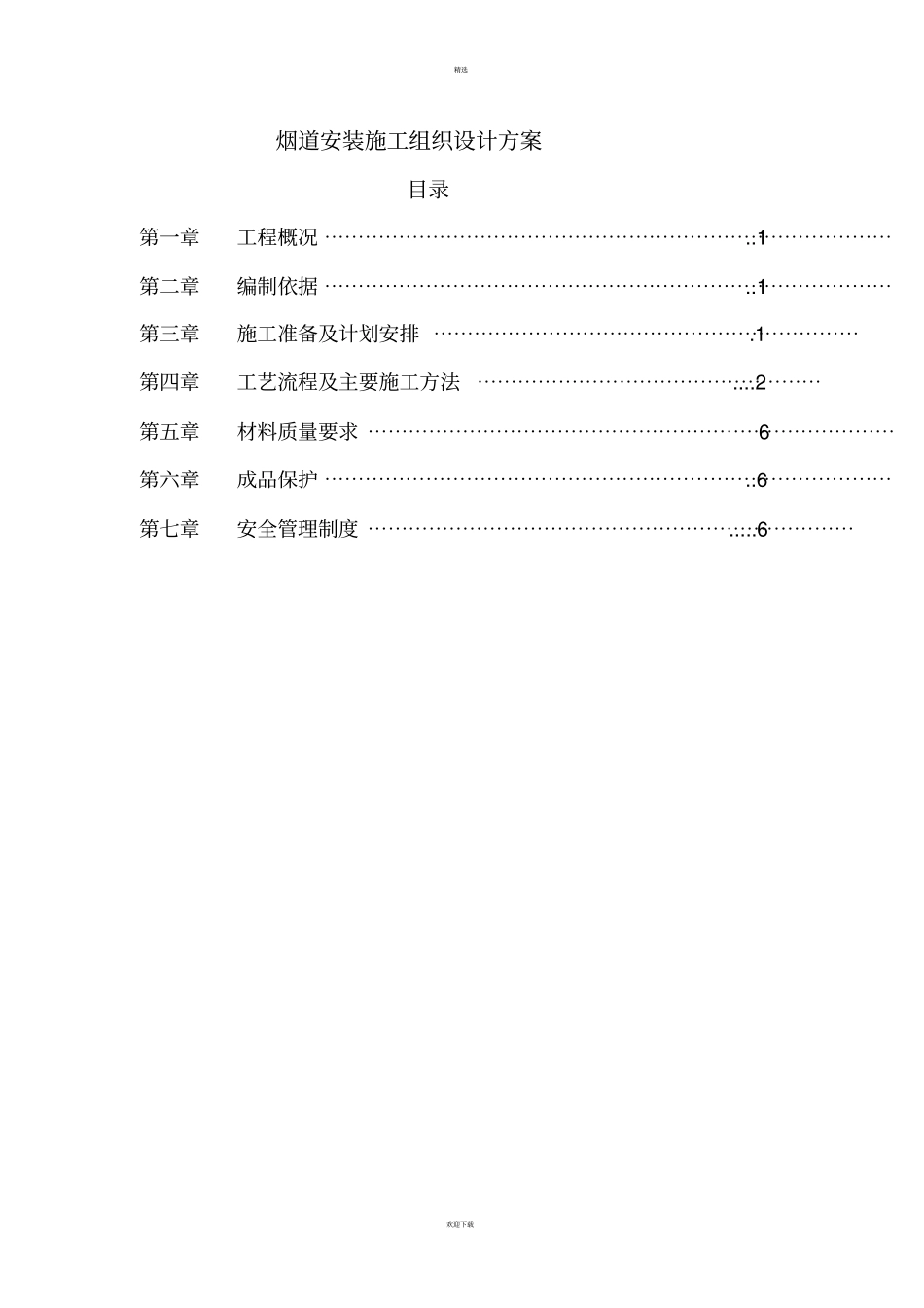

精选欢迎下载烟道安装施工组织设计方案目录第一章工程概况 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..1 第二章编制依据 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..1 第三章施工准备及计划安排 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.1 第四章工艺流程及主要施工方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯....2 第五章材料质量要求 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 第六章成品保护 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..6 第七章安全管理制度 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.....6 精选欢迎下载第一章、工程概况本工程的工程名称为花果园五里冲棚户区、危旧房城中村改造项目T1区 1-10 栋,现准备施工 T9 栋烟道。第二章、编制依据1.《工程建筑标准强制性条文》 （房屋建筑部分）；2.《建筑工程施工质量验收统一标准》 （GB50300-2013 ）；3.《通风与空调工程施工质量验收规范》 （GB50243-2002 ）；4.住宅排气道《 07J916-1 》；5.《住宅厨房、卫生间排气道》 （JG/T194-2006 ）；精选欢迎下载6.本工程设计施工图及设计变更文件。第三章、施工准备及计划安排1.施工准备：熟悉设计图纸，做好工人技术交底；2.施工工具准备：电钻、钢筋、线锤、锤子、凿子、楼梯、模板、木枋、钉子、铁丝等；3.施工计划安排：依据施工图纸中设计要求，选用合格的成品排气道进行安装，排气道安装在二次结构完成后抹灰工程施工前，整体由下往上的顺序逐层进行安装固定工作。人员暂计划12 人次，分两组进行安装施工作业，人员数量安排以能满足施工现场施工进度要求为准。第四章、工艺流程及主要施工方法1.工艺流程：排气道洞口尺寸位置校正及清理→首层砂浆找平→首层排气道就位→复核标高和校正排气道垂直度→安放排气道钢筋→接口处涂抹水泥砂浆→上层排气道就位→烟道洞口封堵。2.主要施工方法：2.1 安装前首先检查烟道，核对规格、型号、清理管道毛边。然后用吊垂通线校正预留洞位置是否准确，清理预留空洞形式见以下示意图：精选欢迎下载2.2 烟道安装顺序从下往上安装，首层安装时，先用1:2 的水泥砂浆找平地面；2.3 将首层烟道安装就位后， 复核烟道标高和垂直度， 位置调正后用木楔暂时固定四边；2.4 然后把两根￠ 12 螺纹钢置于烟道顶 (螺纹钢在承托烟道前， 应先在上层烟道下口距烟道外壁30mm 处加工深度 10m...
