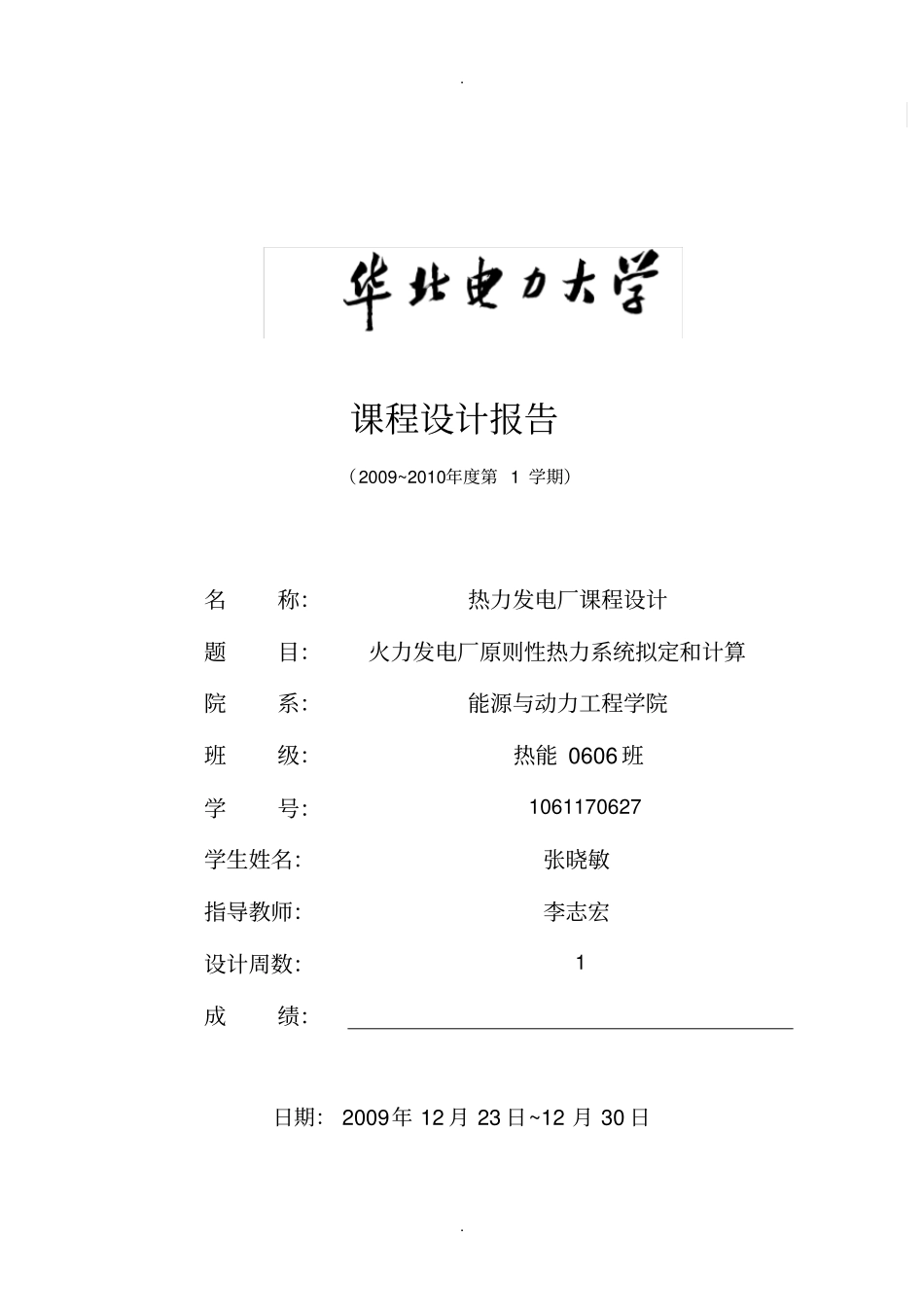

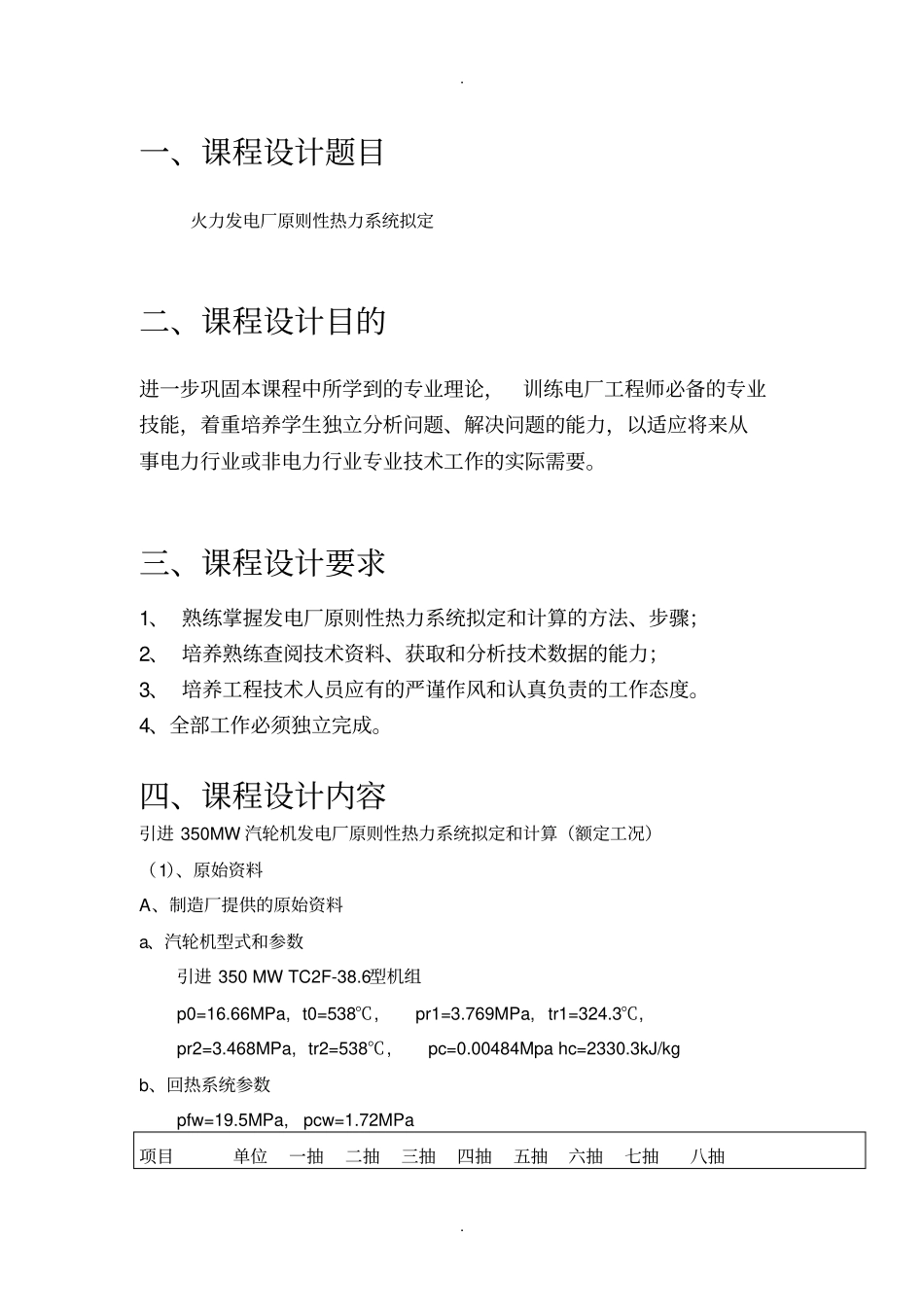

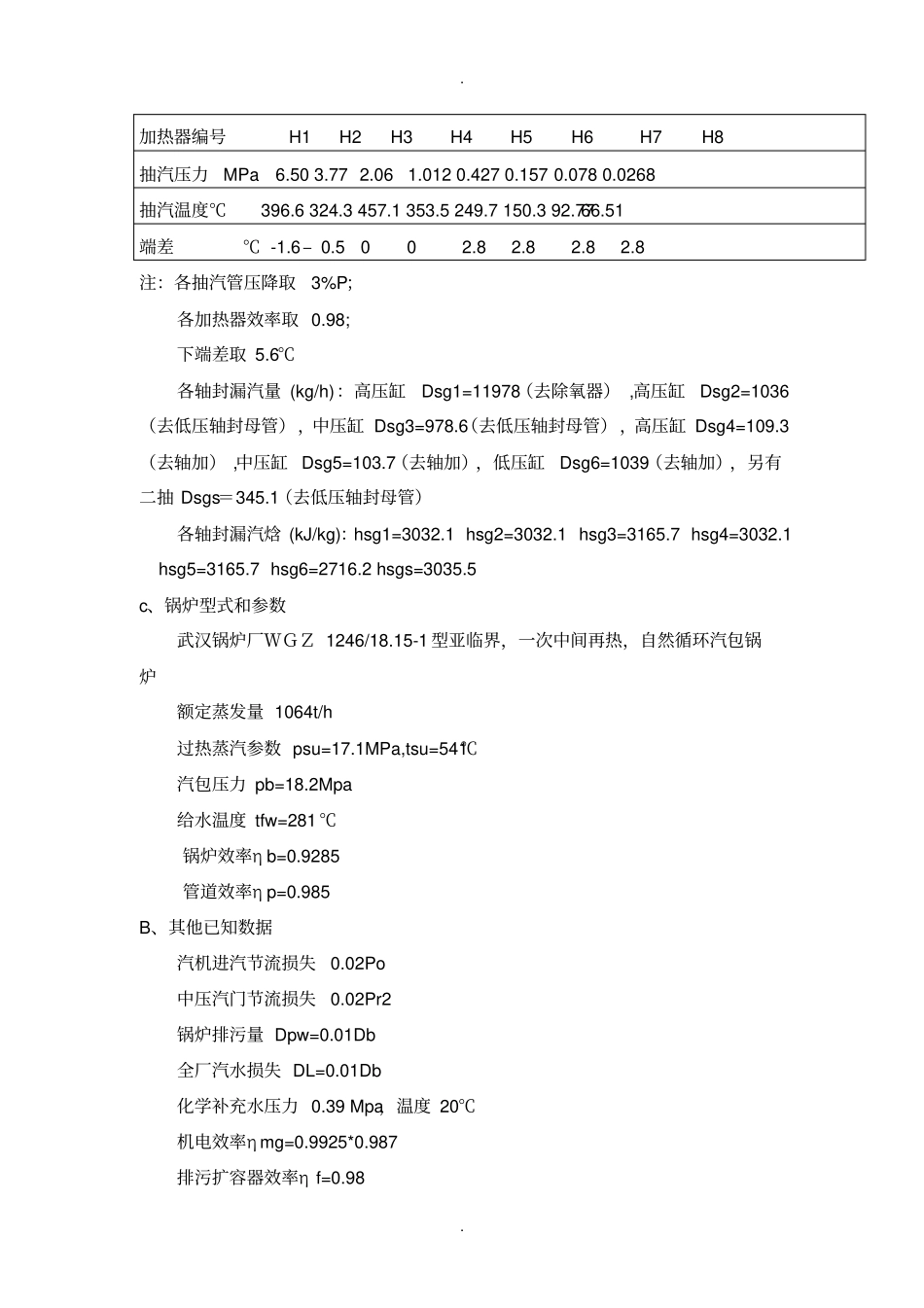

. . 课程设计报告（2009~2010年度第 1 学期）名称：热力发电厂课程设计题目：火力发电厂原则性热力系统拟定和计算院系：能源与动力工程学院班级：热能 0606 班学号：1061170627学生姓名：张晓敏指导教师：李志宏设计周数：1成绩：日期： 2009年 12 月 23 日~12 月 30 日. . 一、课程设计题目火力发电厂原则性热力系统拟定二、课程设计目的进一步巩固本课程中所学到的专业理论，训练电厂工程师必备的专业技能，着重培养学生独立分析问题、解决问题的能力，以适应将来从事电力行业或非电力行业专业技术工作的实际需要。三、课程设计要求1、 熟练掌握发电厂原则性热力系统拟定和计算的方法、步骤；2、 培养熟练查阅技术资料、获取和分析技术数据的能力；3、 培养工程技术人员应有的严谨作风和认真负责的工作态度。4、全部工作必须独立完成。四、课程设计内容引进 350MW 汽轮机发电厂原则性热力系统拟定和计算（额定工况）（1）、原始资料A、制造厂提供的原始资料a、汽轮机型式和参数引进 350 MW TC2F-38.6型机组p0=16.66MPa, t0=538℃, pr1=3.769MPa, tr1=324.3℃,pr2=3.468MPa, tr2=538℃, pc=0.00484Mpa hc=2330.3kJ/kgb、回热系统参数pfw=19.5MPa, pcw=1.72MPa项目单位一抽二抽三抽四抽五抽六抽七抽八抽. . 加热器编号H1 H2 H3 H4 H5 H6 H7 H8抽汽压力MPa 6.50 3.77 2.06 1.012 0.427 0.157 0.078 0.0268抽汽温度℃396.6 324.3 457.1 353.5 249.7 150.3 92.77 66.51端差℃ -1.6 – 0.5 0 0 2.8 2.8 2.8 2.8注：各抽汽管压降取3%P；各加热器效率取 0.98;下端差取 5.6℃各轴封漏汽量 (kg/h)：高压缸Dsg1=11978（去除氧器） ,高压缸Dsg2=1036（去低压轴封母管），中压缸 Dsg3=978.6（去低压轴封母管），高压缸 Dsg4=109.3（去轴加） ,中压缸 Dsg5=103.7（去轴加），低压缸Dsg6=1039（去轴加），另有二抽 Dsgs＝345.1（去低压轴封母管）各轴封漏汽焓 (kJ/kg)：hsg1=3032.1 hsg2=3032.1 hsg3=3165.7 hsg4=3032.1hsg5=3165.7 hsg6=2716.2 hsgs=3035.5c、锅炉型式和参数武汉锅炉厂ＷＧＺ 1246/18.15-1 型亚临界，一次中间再热，自然循环汽包锅炉额定蒸发量 1064t/h过热蒸汽参数 psu=17.1MPa,tsu=541℃汽包压力 pb=18.2Mpa给水温度 tfw=281℃锅炉效率η b=0.9285管道效率η p=0.985B、其他已知数据汽机进汽节流损失0.02Po中压汽门节流损失0.02Pr2锅炉排污量 Dpw=...
