热处理炉课程设计教材

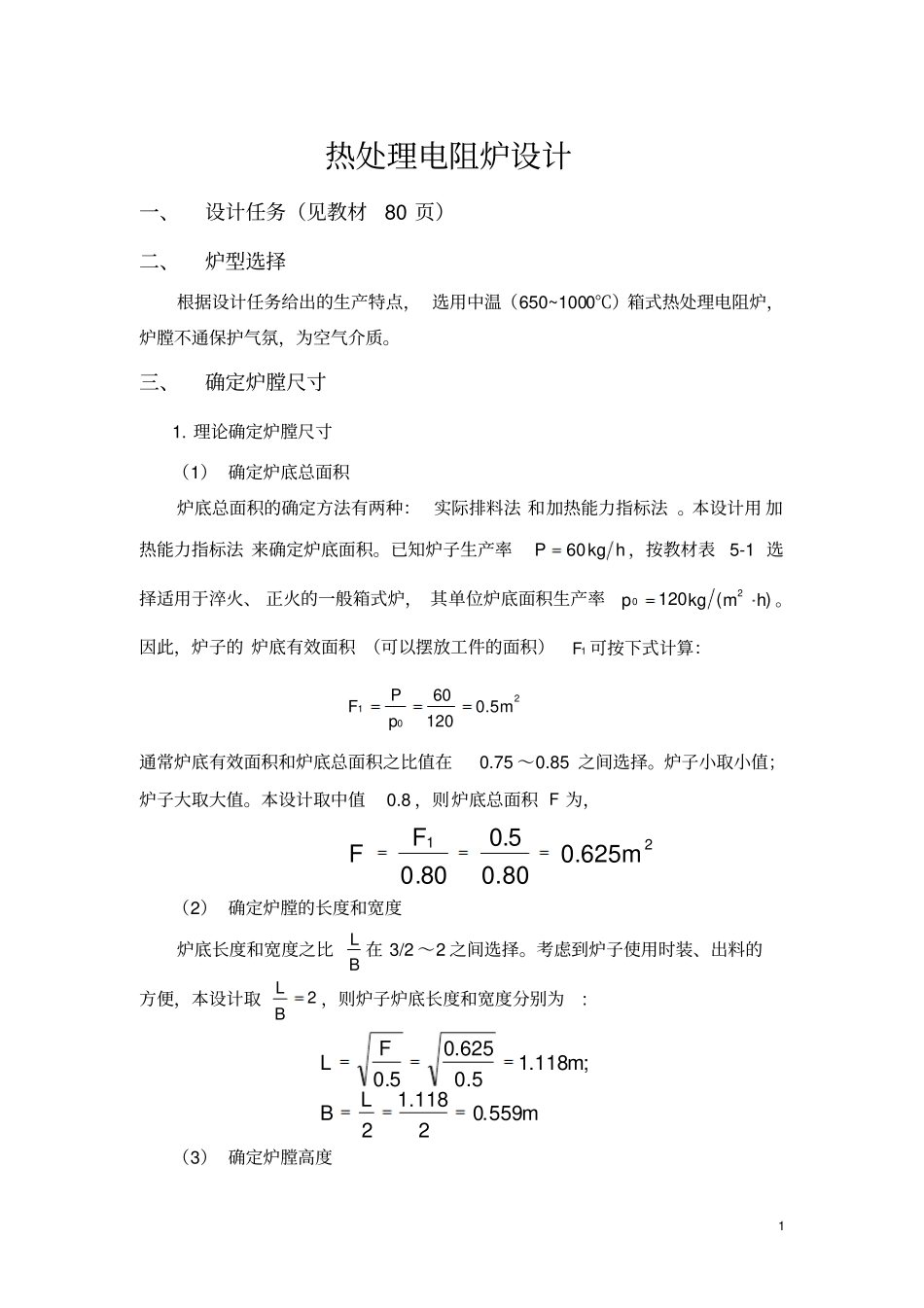

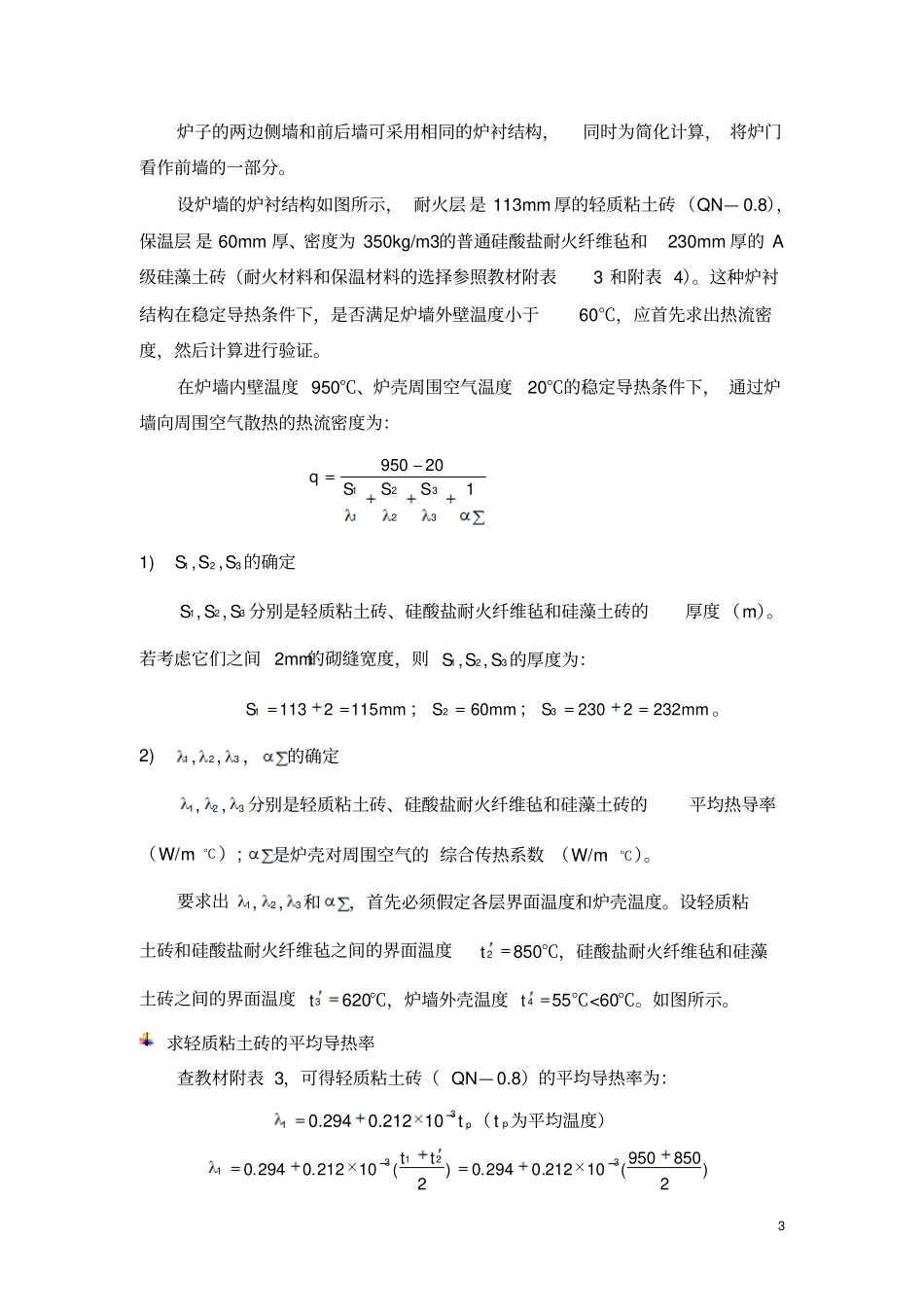

1 热处理电阻炉设计一、设计任务（见教材80 页）二、炉型选择根据设计任务给出的生产特点， 选用中温（650~1000℃）箱式热处理电阻炉，炉膛不通保护气氛，为空气介质。三、确定炉膛尺寸1. 理论确定炉膛尺寸（1） 确定炉底总面积炉底总面积的确定方法有两种： 实际排料法 和加热能力指标法 。本设计用 加热能力指标法 来确定炉底面积。已知炉子生产率hkgP60，按教材表5-1 选择适用于淬火、 正火的一般箱式炉， 其单位炉底面积生产率)(12020hmkgp。因此，炉子的 炉底有效面积 （可以摆放工件的面积）1F 可按下式计算：2015.012060mpPF通常炉底有效面积和炉底总面积之比值在0.75 ～0.85 之间选择。炉子小取小值；炉子大取大值。本设计取中值0.8 ，则炉底总面积 F 为，21625.080.05.080.0mFF（2） 确定炉膛的长度和宽度炉底长度和宽度之比BL 在 3/2 ～2 之间选择。考虑到炉子使用时装、出料的方便，本设计取2BL，则炉子炉底长度和宽度分别为: mLBmFL559.02118.12;118.15.0625.05.0（3） 确定炉膛高度2 炉膛高度和宽度之比BH 在 0.5 ～0.9 之间选择，大炉子取小值，小炉子取大值。本设计取中值0.7 ，则炉膛高度为：mBH391.0559.07.07.02. 实际确定炉膛尺寸为方便砌筑炉子，需根据标准砖尺寸（230×113×65mm），并考虑砌缝宽度（砌砖时两块砖之间的宽度， 2mm）、上、下砖体应互相错开以及在炉底方便布置电热元件等要求， 进一步确定炉膛尺寸。 依据理论计算的炉膛长度、 宽度和高度，进一步确定炉膛尺寸如下：mmmL16.111605)2230(；mmmB539.053924031152572)238(3)2113(2)255(mmmH402.04026)265(注意 ：实际确定的炉膛尺寸和理论计算的炉膛尺寸不要差别太大。3. 确定炉膛有效尺寸为避免热处理工件与炉膛内壁、电热元件和放置电热元件的搁砖发生碰撞，应使工件与炉膛内壁保持一定的距离。工件应放置的炉膛的有效尺寸内。炉膛有效尺寸确定如下：mmL950效mmB450效mmH350效四、炉衬材料的选择及其厚度的确定炉衬材料的选择及其厚度的计算应满足在稳定导热的条件下，炉壳温度小于60℃。由于炉子外壁和周围空气之间的传热有辐射和对流两种方式，因此辐射换热系数和对流换热系数之和统称为综合传热系数。炉壳包括炉墙、炉顶和炉底。这三部分外壁对周围空气的综合传热系数不同（见教材附表2），所以三部分炉衬材料的选择及其厚度也不同，必须分别进行计算。1. 炉墙炉衬材料的选择及其厚度的计算3 炉子的两边侧墙和...
