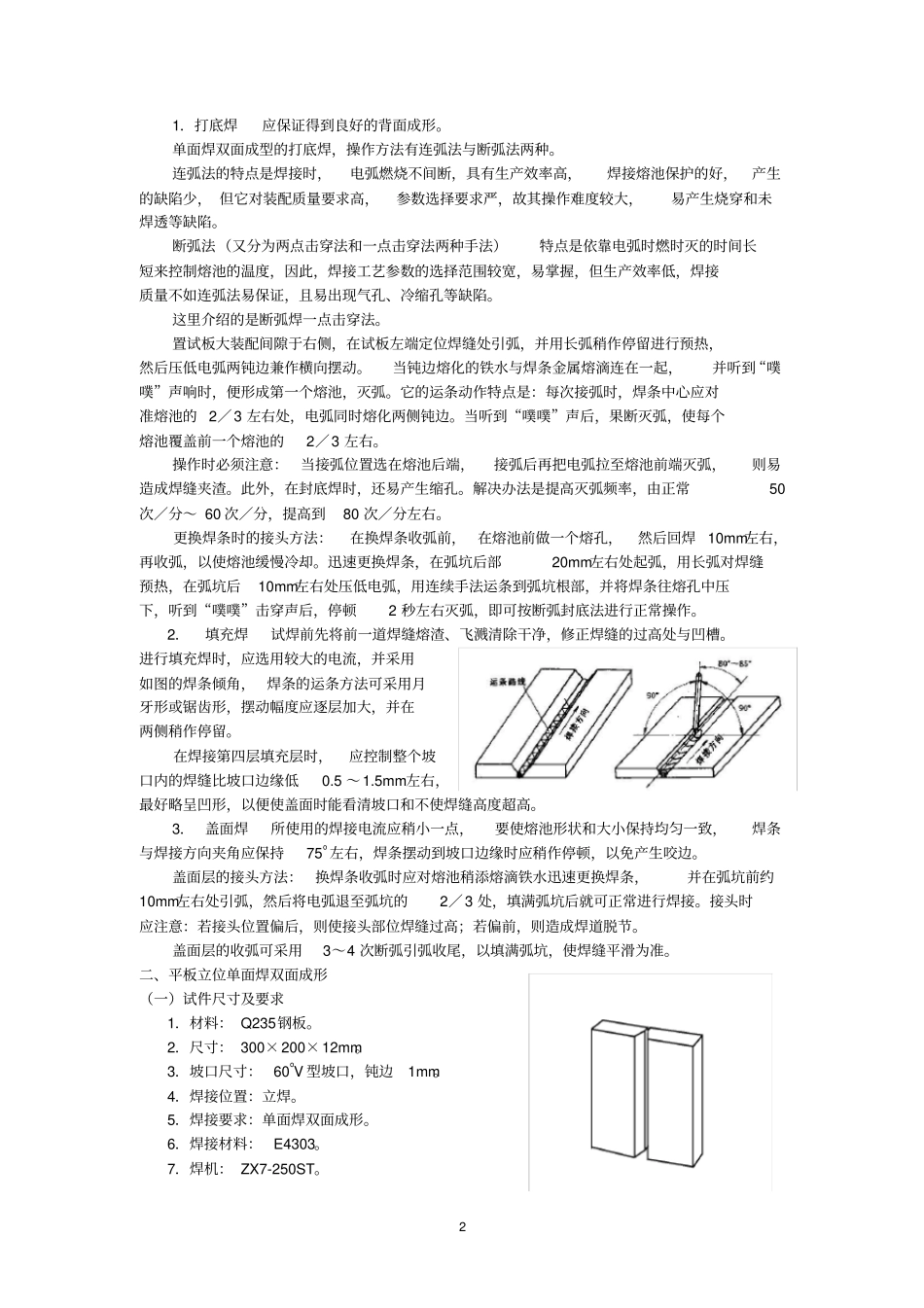

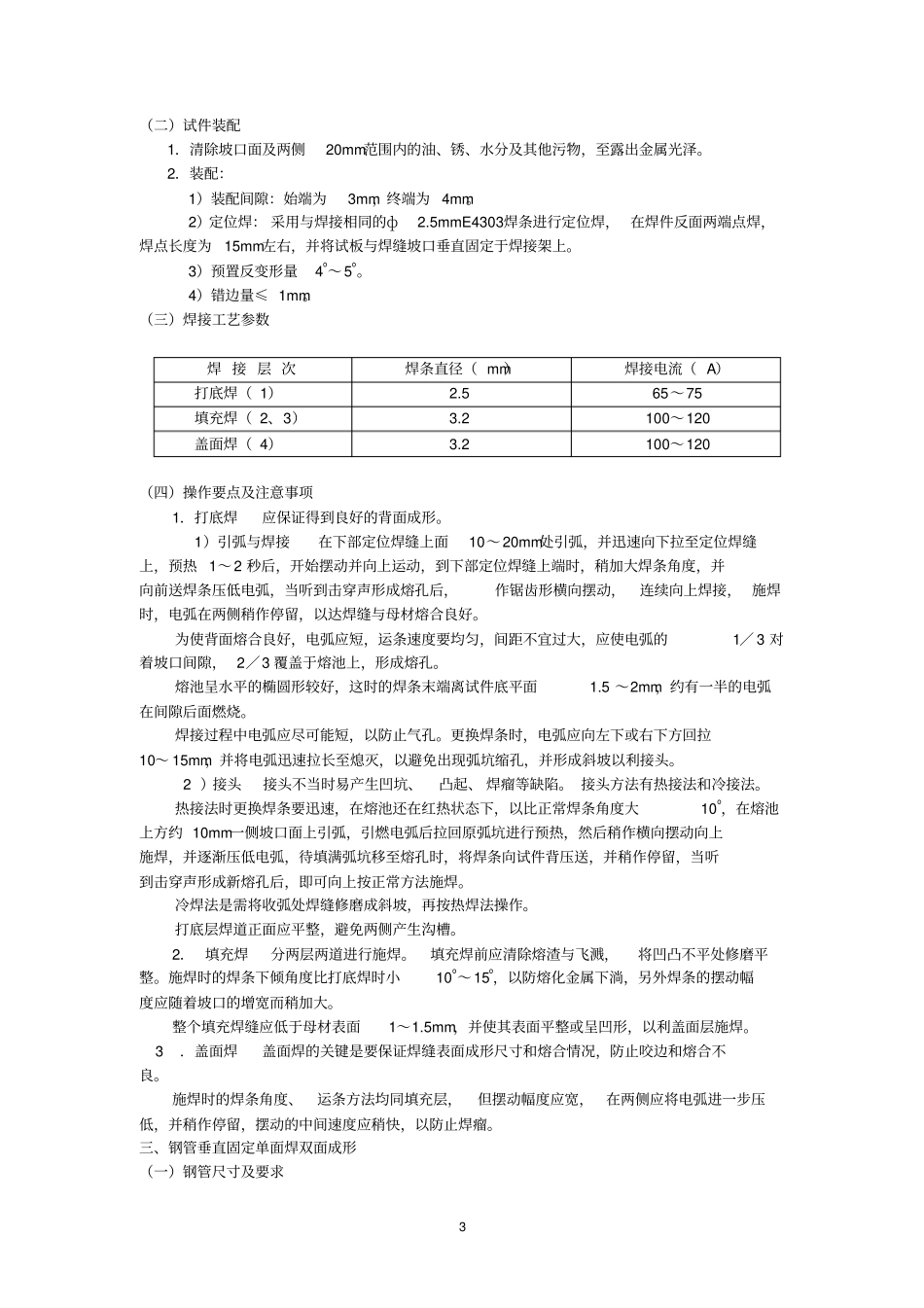

1 焊条电弧焊技术实训指导书Ⅰ．实训目的本焊接实训是为培养适应21 世纪建设社会主义现代化需要的，德智体美全面发展的，具有创新精神和较强实践动手能力的焊接专业应用型技术人才。通过实训可获得如下目的：，①使学生在操作技能方面得以加强，为职业技能鉴定（考工）打下良好的基础；②实际操作可更好地理解课堂上所学过的理论知识，并为后续课程奠定基础；③在诸多焊接方法中，手工电弧焊是基本方法，通过手工电弧焊的实训，为其它方法起到举一反三的作用。Ⅱ．实训安排实训共四周 (20 天) ，具体安排如下：基本操作练习（平焊、立焊、横焊等） 2天平板对接（平焊、立焊） 8天管子对接（垂直固定、水平固定） 8天其它焊接方法观摩焊 1天考核（实际操作及理论答卷） 1天注：其中穿插理论知识复习及观看录象。Ⅲ．实训实例（参考）一、平板平位单面焊双面成形（一）试件尺寸及要求1． 材料： Q235钢板。2． 尺寸： 300× 200×12mm。3． 坡口尺寸： 60oV 型坡口，钝边1mm。4． 焊接位置：平焊。5． 焊接要求：单面焊双面成形。6． 焊接材料： E4303 7． 焊机： ZX7-250ST。（二）试件装配1． 清除坡口面及两侧20mm范围内的油、锈、水分及其他污物，至露出金属光泽。2． 装配：1） 装配间隙：始端为3mm，终端为 4mm。2） 定位焊：采用与焊接相同的E4303 焊条进行定位焊，在焊件反面两端点焊，焊点长度为 10mm～ 15mm。3） 预置反变形量3o～4o。4） 错边量≤ 1.4mm。（三）焊接工艺参数焊 接 层 次焊条直径（ mm）焊接电流（ A）打底焊（ 1）3.2 （2.5 ）90～120(70 ～80) 填充焊（ 2、3、4）4(3.2) 160～190(110 ～140) 盖面焊（ 5）140～160(100 ～120) （四）操作要点及注意事项2 1．打底焊应保证得到良好的背面成形。单面焊双面成型的打底焊，操作方法有连弧法与断弧法两种。连弧法的特点是焊接时，电弧燃烧不间断，具有生产效率高，焊接熔池保护的好，产生的缺陷少， 但它对装配质量要求高，参数选择要求严，故其操作难度较大，易产生烧穿和未焊透等缺陷。断弧法（又分为两点击穿法和一点击穿法两种手法）特点是依靠电弧时燃时灭的时间长短来控制熔池的温度，因此，焊接工艺参数的选择范围较宽，易掌握，但生产效率低，焊接质量不如连弧法易保证，且易出现气孔、冷缩孔等缺陷。这里介绍的是断弧焊一点击穿法。置试板大装配间隙于右侧，在试板左端定位焊缝处引弧，并用长弧稍作停留进行...
