煤油冷却器课程设计

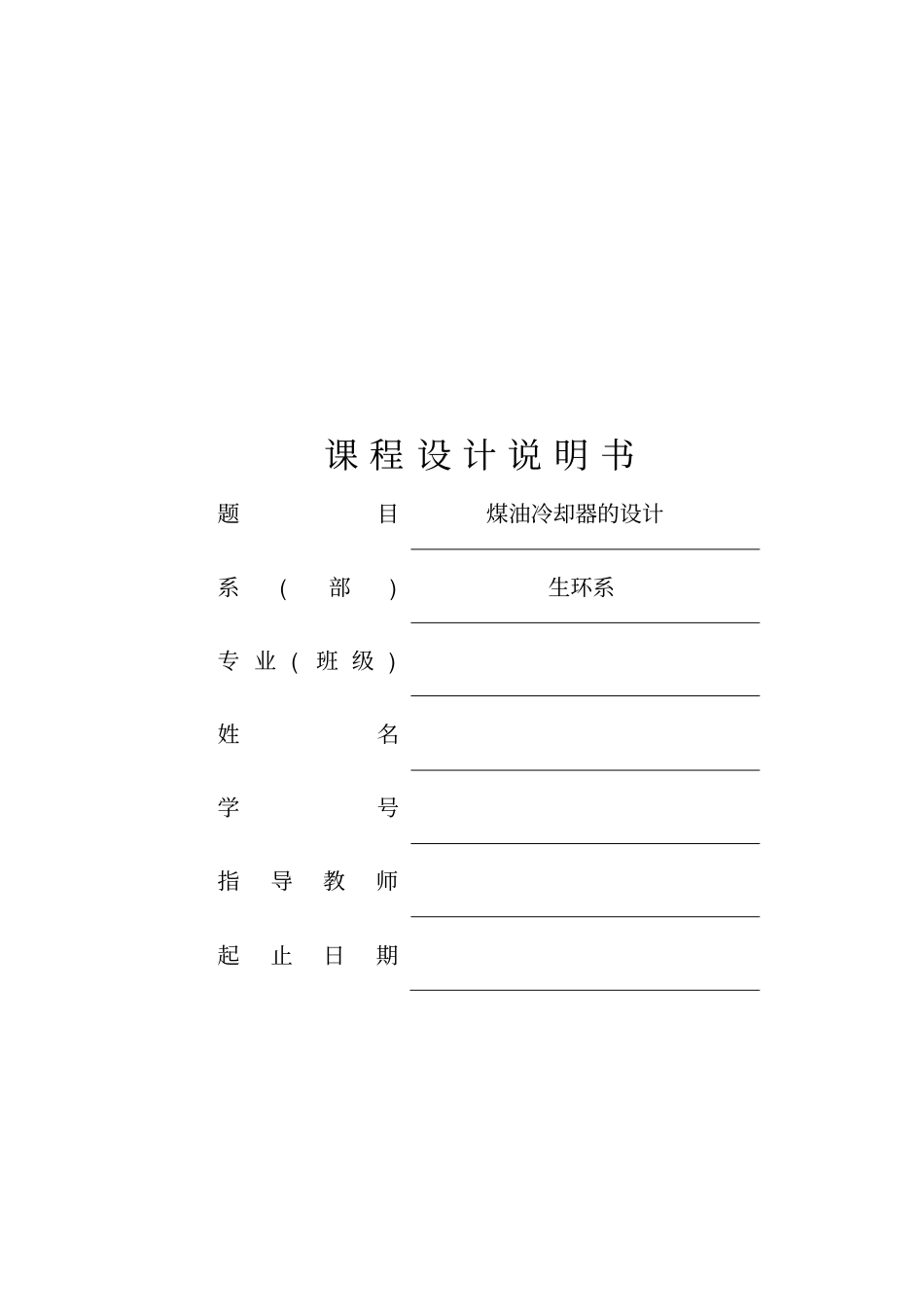

煤油冷却器课程设计_第1页
1/30

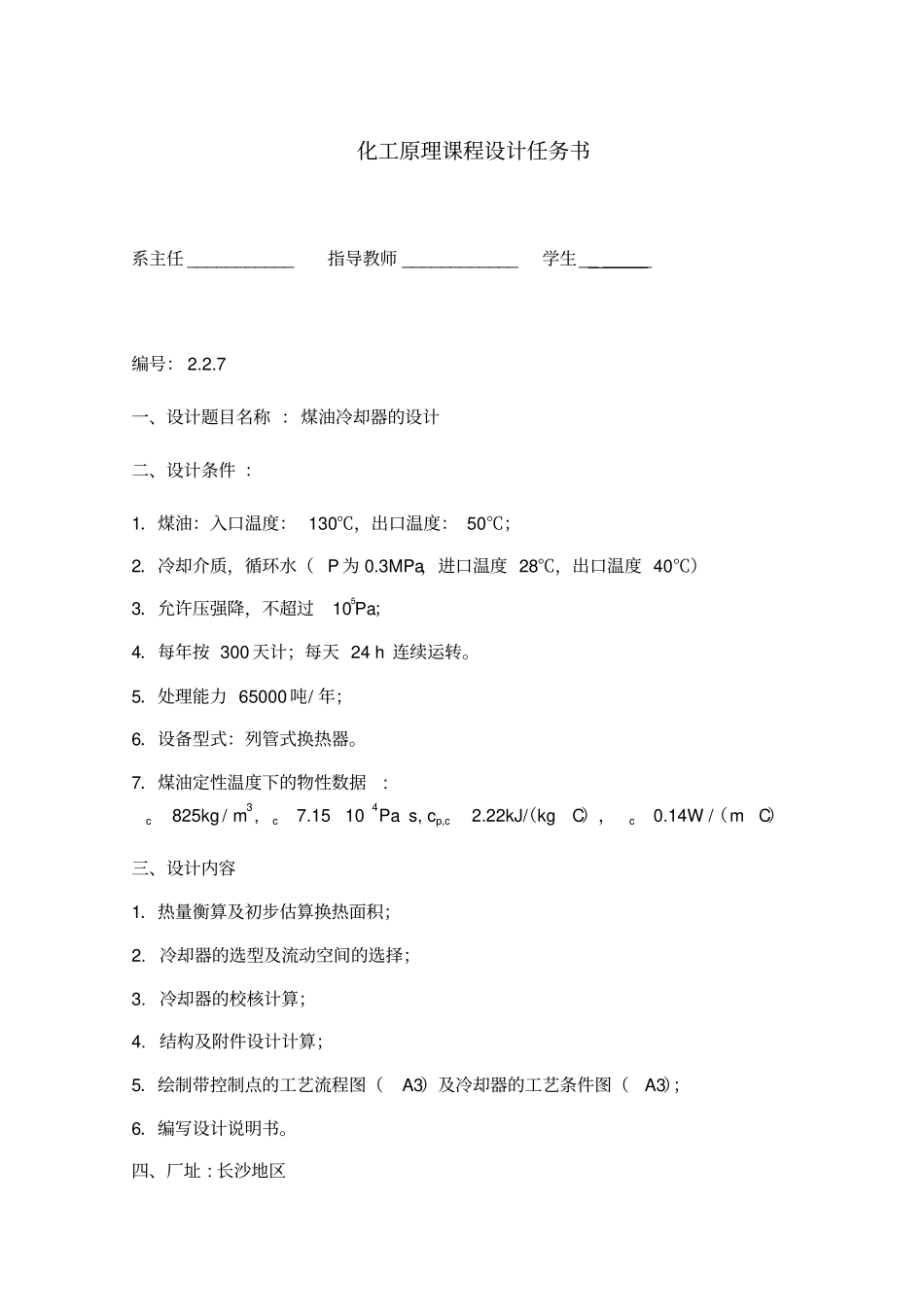

煤油冷却器课程设计_第2页
2/30

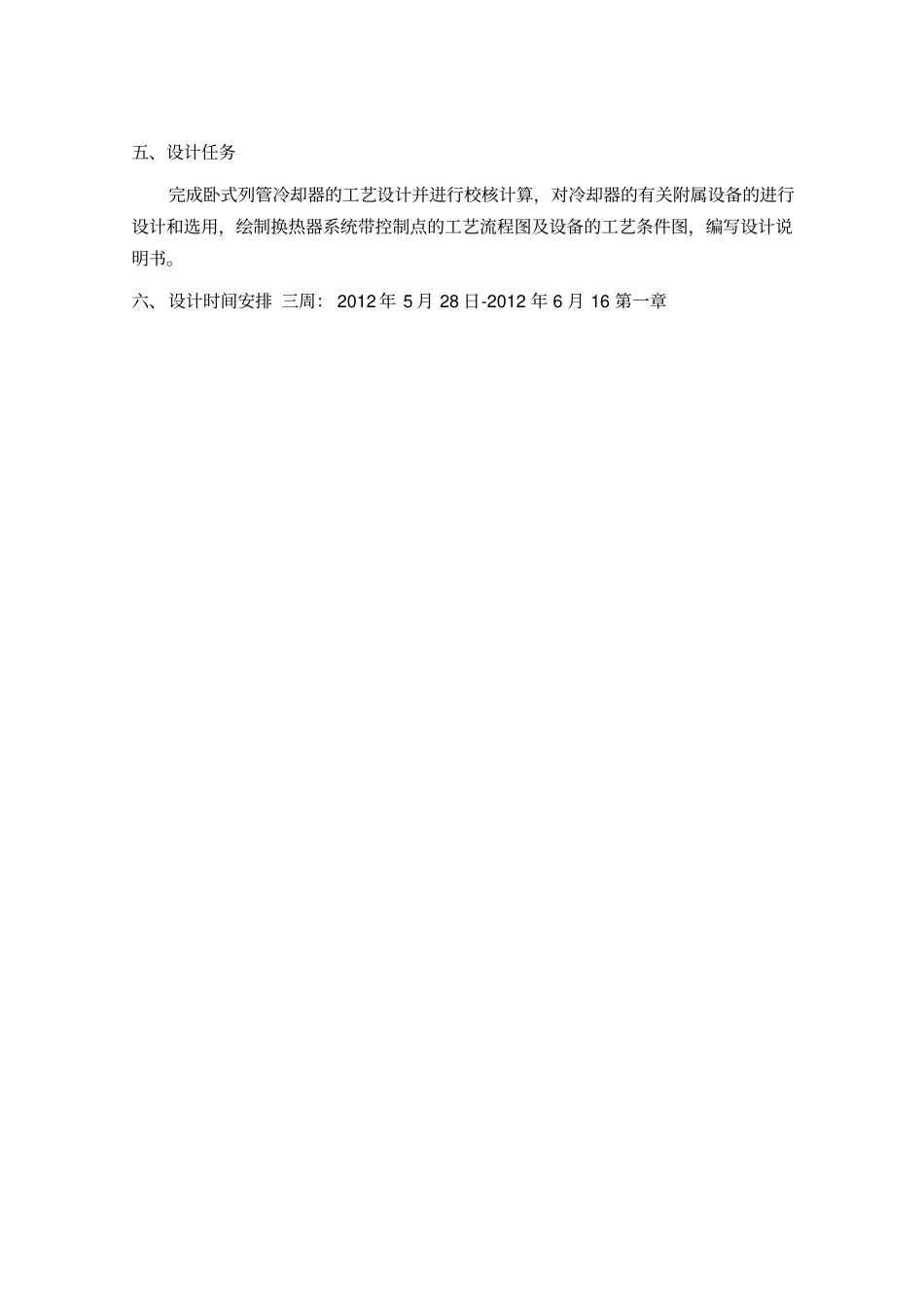

煤油冷却器课程设计_第3页
3/30
课 程 设 计 说 明 书题目煤油冷却器的设计系(部) 生环系专 业 ( 班 级 ) 姓名学号指导教师起止日期化工原理课程设计任务书系主任 ___________ 指导教师 ____________ 学生__ _____ 编号: 2.2.7 一、设计题目名称 :煤油冷却器的设计二、设计条件 :1.煤油:入口温度: 130℃,出口温度: 50℃;2.冷却介质,循环水( P 为 0.3MPa,进口温度 28℃,出口温度 40℃)3.允许压强降,不超过105Pa;4.每年按 300 天计;每天 24 h 连续运转。5.处理能力 65000 吨/ 年;6.设备型式:列管式换热器。7.煤油定性温度下的物性数据: 34ccp,cc825kg / m ,7.1510Pa s, c2.22kJ/ kgC0.14W /mC(),()三、设计内容1.热量衡算及初步估算换热面积;2. 冷却器的选型及流动空间的选择;3. 冷却器的校核计算;4. 结构及附件设计计算;5.绘制带控制点的工艺流程图(A3)及冷却器的工艺条件图(A3);6.编写设计说明书。四、厂址 : 长沙地区五、设计任务完成卧式列管冷却器的工艺设计并进行校核计算,对冷却器的有关附属设备的进行设计和选用,绘制换热器系统带控制点的工艺流程图及设备的工艺条件图,编写设计说明书。六、设计时间安排 三周: 2012 年 5 月 28 日-2012 年 6 月 16 第一章长沙学院课程设计鉴定表姓名学号专业班级设计题目指导教师指导教师意见:评定等级:教师签名:日期:答辩小组意见:评定等级:答辩小组长签名:日期:教研室意见:教研室主任签名:日期:系(部)意见:系主任签名:日期:I 目录第 1 章 设计方案简介 ......................................................................................... 1 1.1 换热器概述 ................................................................................................................. 1 1.2 列管式换热器 .............................................................................................................. 1 1.2.1 固定管板式 ...................................................................................................... 1 1.2.3U 形管式 ............................................................................................................ 2 1.3 设计方案的拟定 .........................................................
