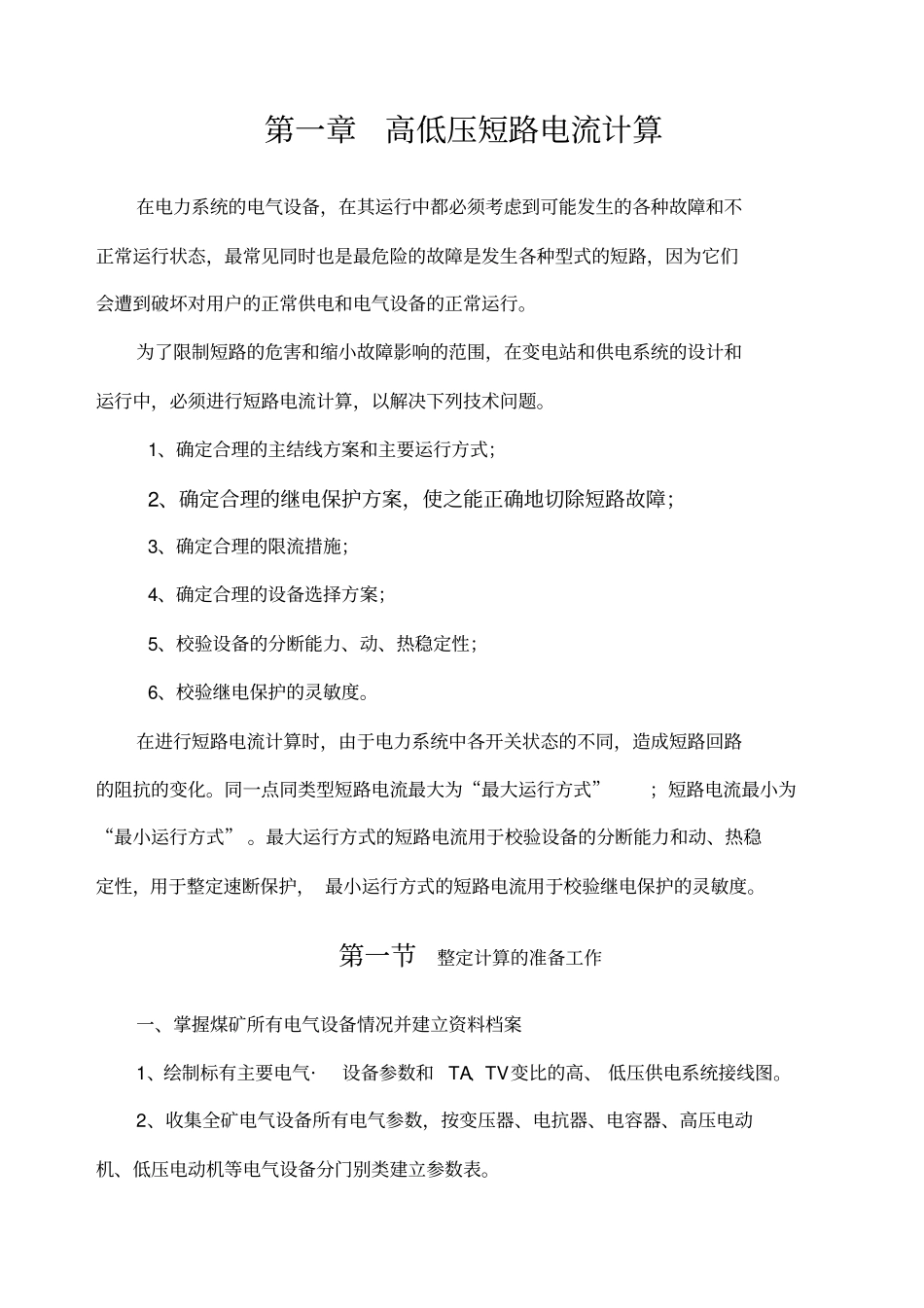

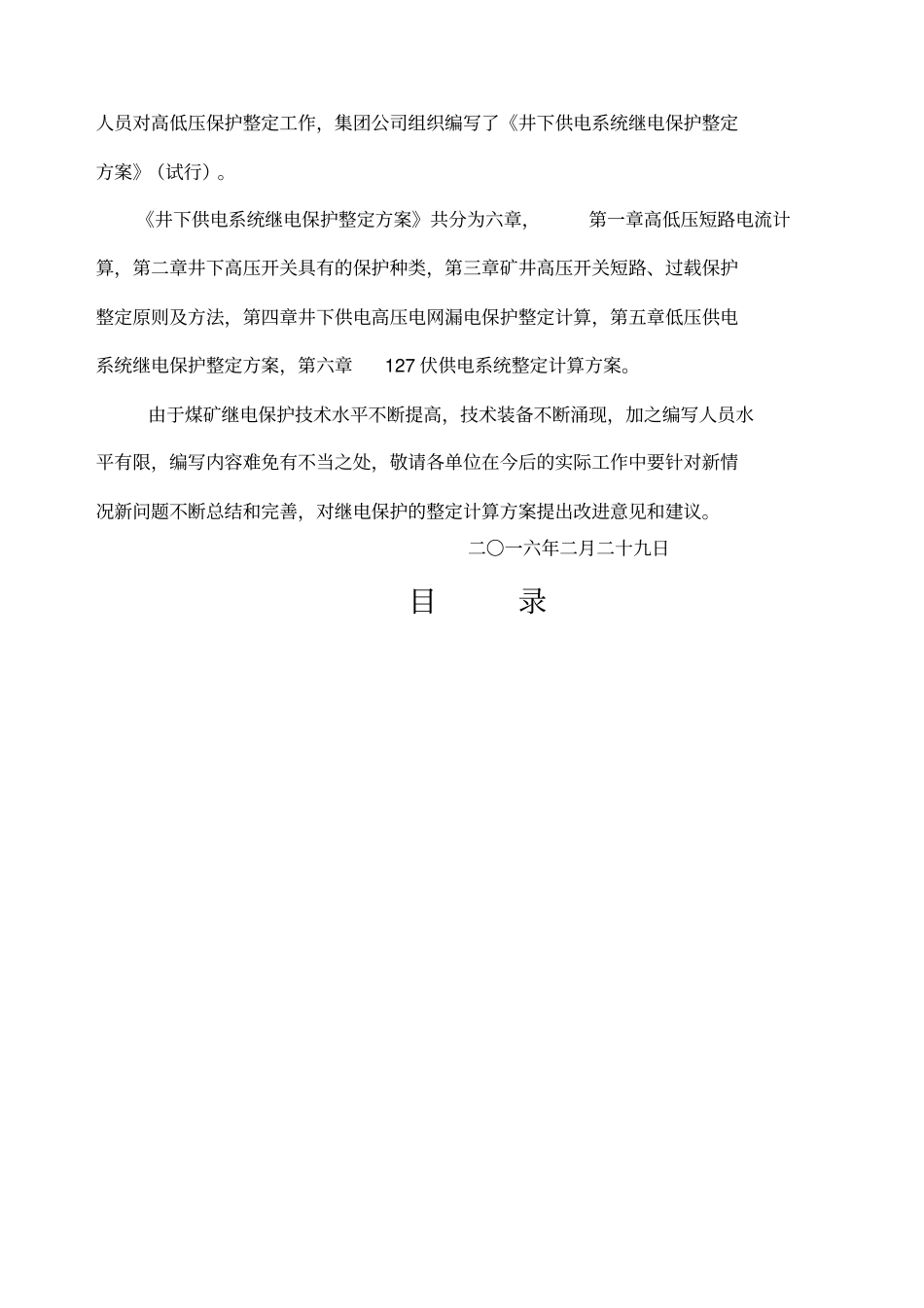

郑州煤炭工业（集团）有限责任公司( 函) 郑煤机电便字【 2016 】 14 号关于下发井下供电系统继电保护整定方案( 试行 ) 的通知集团公司各直管矿井及区域公司：为加强井下供电系统安全的管理，提高矿井供电的可靠性，必须认真做好供电系统继电保护整定工作。结合郑煤集团公司所属矿井的实际情况，按照电力行业的有关标准和要求，特制定《井下供电系统继电保护整定方案》（试行），请各单位根据 井下供电系统继电保护整定方案，结合本单位的实际情况， 认真进行供电系统继电保护整定计算，并按照计算结果整定。 在实际执行中不断完善，有意见和建议的， 及时与集团公司机电运输部联系。机电运输部二〇一六年二月二十九日井下供电系统继电保护整定方案（试行）郑煤集团公司前言为提高煤矿井下供电继电保护运行水平，确保井下供电可靠性, 指导供电管理人员对高低压保护整定工作，集团公司组织编写了《井下供电系统继电保护整定方案》（试行）。《井下供电系统继电保护整定方案》共分为六章，第一章高低压短路电流计算，第二章井下高压开关具有的保护种类，第三章矿井高压开关短路、过载保护整定原则及方法，第四章井下供电高压电网漏电保护整定计算，第五章低压供电系统继电保护整定方案，第六章127 伏供电系统整定计算方案。由于煤矿继电保护技术水平不断提高，技术装备不断涌现，加之编写人员水平有限，编写内容难免有不当之处，敬请各单位在今后的实际工作中要针对新情况新问题不断总结和完善，对继电保护的整定计算方案提出改进意见和建议。二〇一六年二月二十九日目录第一章高低压短路电流计算在电力系统的电气设备，在其运行中都必须考虑到可能发生的各种故障和不正常运行状态，最常见同时也是最危险的故障是发生各种型式的短路，因为它们会遭到破坏对用户的正常供电和电气设备的正常运行。为了限制短路的危害和缩小故障影响的范围，在变电站和供电系统的设计和运行中，必须进行短路电流计算，以解决下列技术问题。1、确定合理的主结线方案和主要运行方式；2、确定合理的继电保护方案，使之能正确地切除短路故障；3、确定合理的限流措施；4、确定合理的设备选择方案；5、校验设备的分断能力、动、热稳定性；6、校验继电保护的灵敏度。在进行短路电流计算时，由于电力系统中各开关状态的不同，造成短路回路的阻抗的变化。同一点同类型短路电流最大为“最大运行方式”；短路电流最小为“最小运行方式” 。最大运行方式的短路电流用...
