燃气、热力管道试压吹扫方案

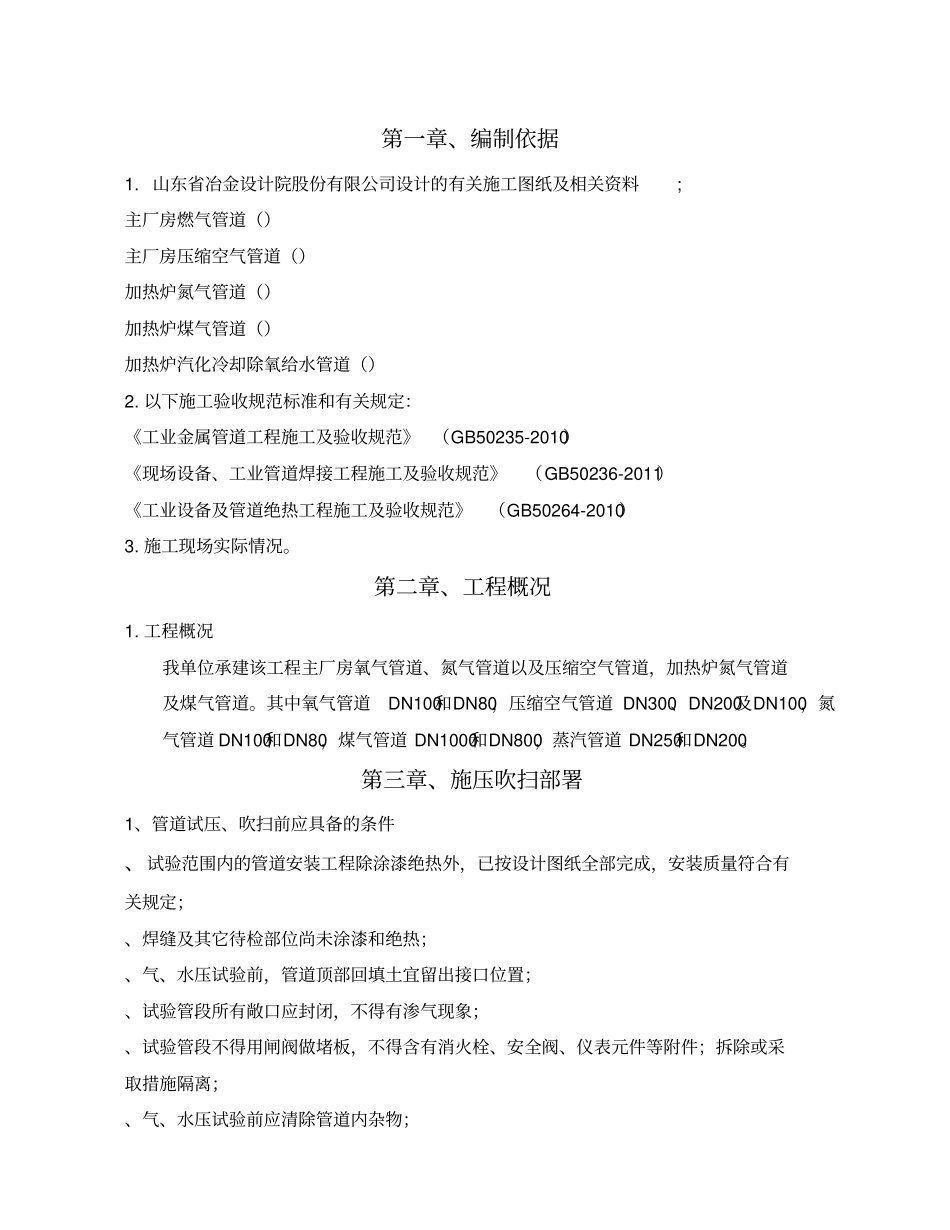

燃气、热力管道试压吹扫方案_第1页
1/11

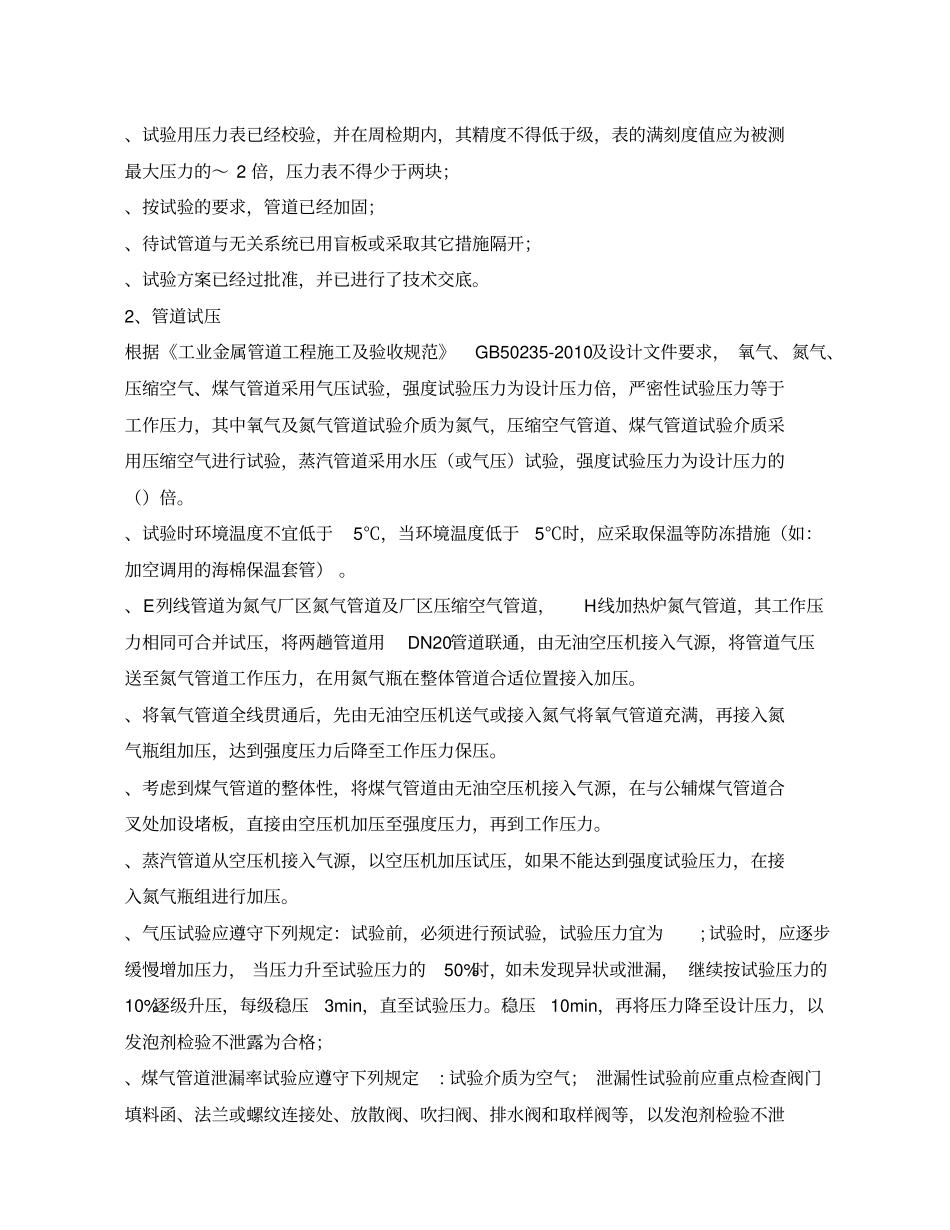

燃气、热力管道试压吹扫方案_第2页
2/11
燃气、热力管道试压吹扫方案_第3页
3/11
第一章、编制依据1. 山东省冶金设计院股份有限公司设计的有关施工图纸及相关资料;主厂房燃气管道()主厂房压缩空气管道()加热炉氮气管道()加热炉煤气管道()加热炉汽化冷却除氧给水管道()2. 以下施工验收规范标准和有关规定:《工业金属管道工程施工及验收规范》 (GB50235-2010)《现场设备、工业管道焊接工程施工及验收规范》(GB50236-2011)《工业设备及管道绝热工程施工及验收规范》(GB50264-2010)3. 施工现场实际情况。第二章、工程概况1. 工程概况我单位承建该工程主厂房氧气管道、氮气管道以及压缩空气管道,加热炉氮气管道及煤气管道。其中氧气管道DN100和DN80,压缩空气管道 DN300、DN200及DN100,氮气管道 DN100和DN80,煤气管道 DN1000和DN800,蒸汽管道 DN250和DN200。第三章、施压吹扫部署1、管道试压、吹扫前应具备的条件、试验范围内的管道安装工程除涂漆绝热外,已按设计图纸全部完成,安装质量符合有关规定;、焊缝及其它待检部位尚未涂漆和绝热;、气、水压试验前,管道顶部回填土宜留出接口位置;、试验管段所有敞口应封闭,不得有渗气现象;、试验管段不得用闸阀做堵板,不得含有消火栓、安全阀、仪表元件等附件;拆除或采取措施隔离;、气、水压试验前应清除管道内杂物;、试验用压力表已经校验,并在周检期内,其精度不得低于级,表的满刻度值应为被测最大压力的~ 2 倍,压力表不得少于两块;、按试验的要求,管道已经加固;、待试管道与无关系统已用盲板或采取其它措施隔开;、试验方案已经过批准,并已进行了技术交底。2、管道试压根据《工业金属管道工程施工及验收规范》GB50235-2010及设计文件要求, 氧气、氮气、压缩空气、煤气管道采用气压试验,强度试验压力为设计压力倍,严密性试验压力等于工作压力,其中氧气及氮气管道试验介质为氮气,压缩空气管道、煤气管道试验介质采用压缩空气进行试验,蒸汽管道采用水压(或气压)试验,强度试验压力为设计压力的()倍。、试验时环境温度不宜低于5℃,当环境温度低于5℃时,应采取保温等防冻措施(如:加空调用的海棉保温套管) 。、E列线管道为氮气厂区氮气管道及厂区压缩空气管道,H线加热炉氮气管道,其工作压力相同可合并试压,将两趟管道用DN20管道联通,由无油空压机接入气源,将管道气压送至氮气管道工作压力,在用氮气瓶在整体管道合适位置接入加压。、将氧气管道全线贯通后,先由无油空压机送气或接入氮气将氧气管道充满,再接入氮气瓶...
