燃烧器控制器LMG说明书资料

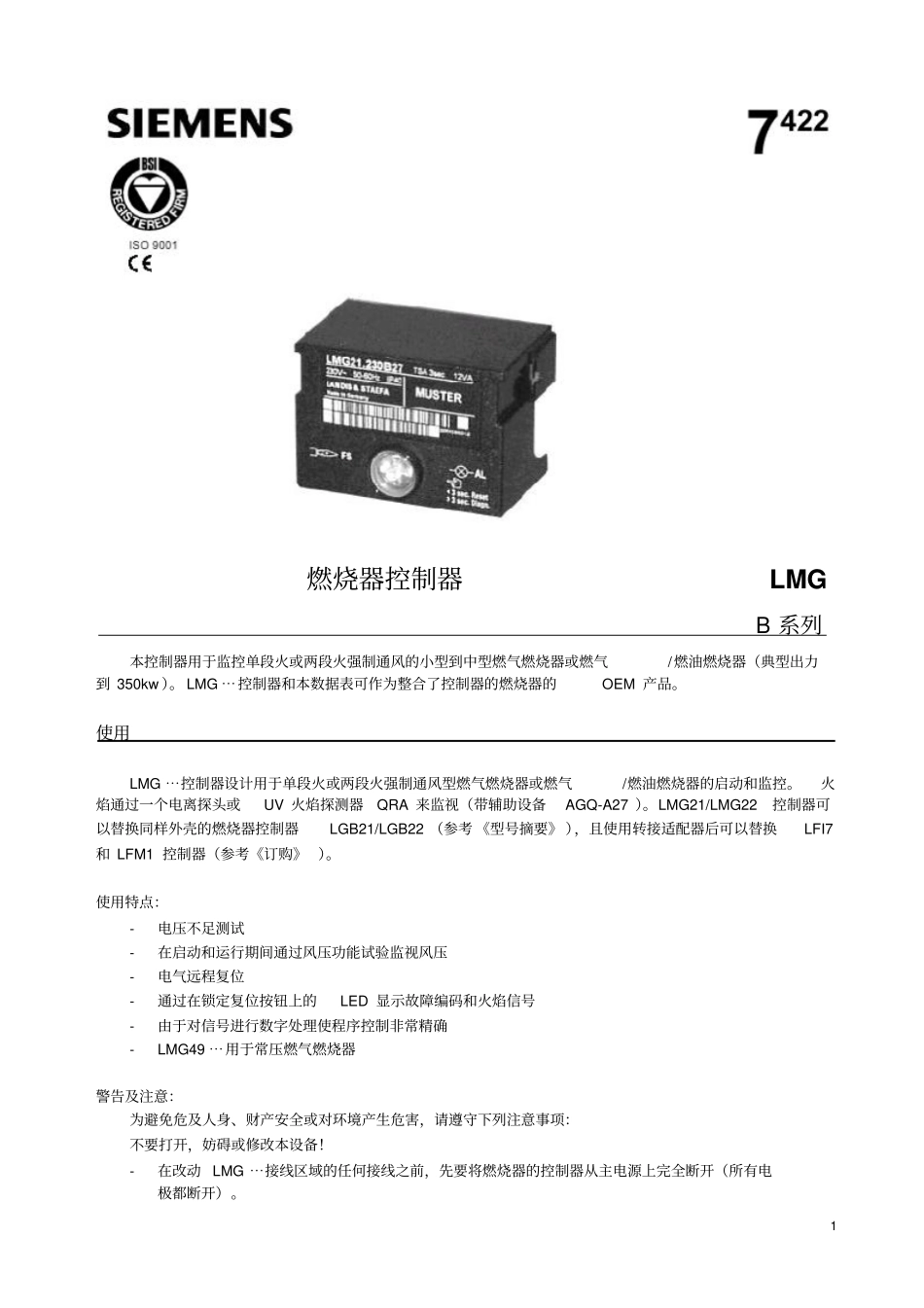

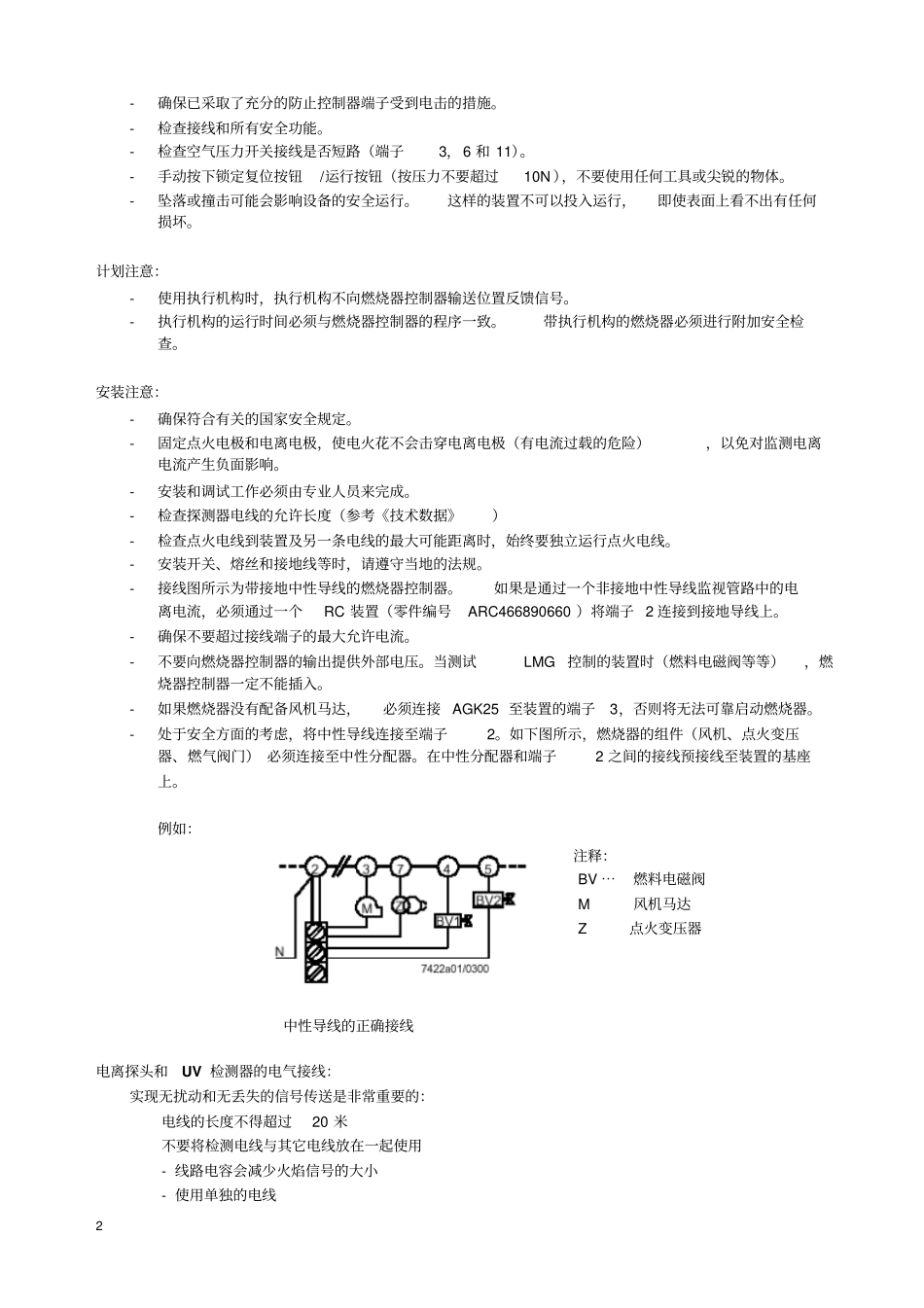

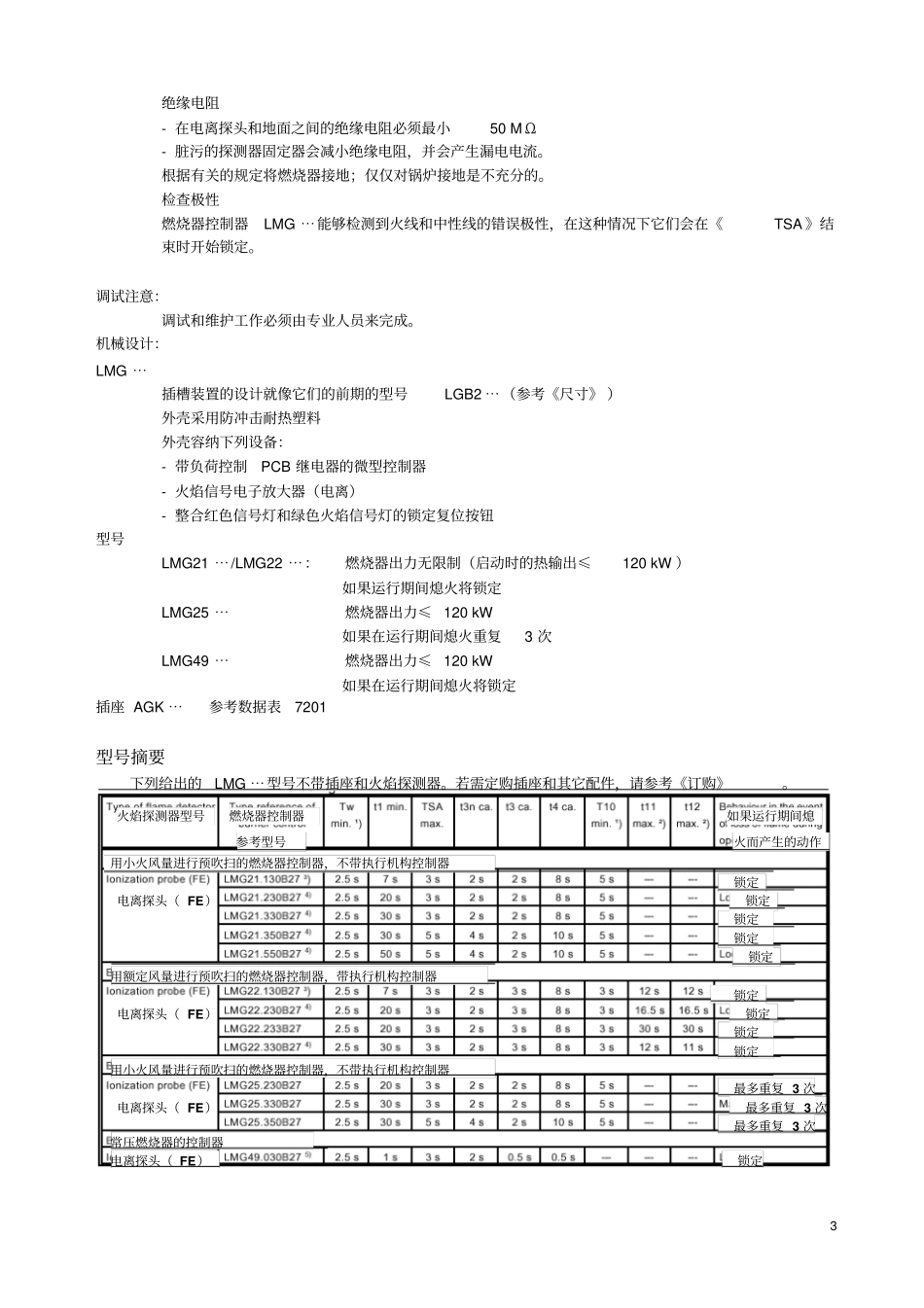

1 燃烧器控制器LMG B 系列本控制器用于监控单段火或两段火强制通风的小型到中型燃气燃烧器或燃气/燃油燃烧器（典型出力到 350kw ）。 LMG ⋯控制器和本数据表可作为整合了控制器的燃烧器的OEM 产品。使用LMG ⋯控制器设计用于单段火或两段火强制通风型燃气燃烧器或燃气/燃油燃烧器的启动和监控。火焰通过一个电离探头或UV 火焰探测器QRA 来监视（带辅助设备AGQ-A27 ）。LMG21/LMG22控制器可以替换同样外壳的燃烧器控制器LGB21/LGB22 （参考 《型号摘要》 ），且使用转接适配器后可以替换LFI7和 LFM1 控制器（参考《订购》 ）。使用特点：-电压不足测试-在启动和运行期间通过风压功能试验监视风压-电气远程复位-通过在锁定复位按钮上的LED 显示故障编码和火焰信号-由于对信号进行数字处理使程序控制非常精确-LMG49 ⋯用于常压燃气燃烧器警告及注意：为避免危及人身、财产安全或对环境产生危害，请遵守下列注意事项：不要打开，妨碍或修改本设备！-在改动 LMG ⋯接线区域的任何接线之前，先要将燃烧器的控制器从主电源上完全断开（所有电极都断开）。2 -确保已采取了充分的防止控制器端子受到电击的措施。-检查接线和所有安全功能。-检查空气压力开关接线是否短路（端子3，6 和 11）。-手动按下锁定复位按钮/运行按钮（按压力不要超过10N ），不要使用任何工具或尖锐的物体。-坠落或撞击可能会影响设备的安全运行。这样的装置不可以投入运行，即使表面上看不出有任何损坏。计划注意：-使用执行机构时，执行机构不向燃烧器控制器输送位置反馈信号。-执行机构的运行时间必须与燃烧器控制器的程序一致。带执行机构的燃烧器必须进行附加安全检查。安装注意：-确保符合有关的国家安全规定。-固定点火电极和电离电极，使电火花不会击穿电离电极（有电流过载的危险），以免对监测电离电流产生负面影响。-安装和调试工作必须由专业人员来完成。-检查探测器电线的允许长度（参考《技术数据》）-检查点火电线到装置及另一条电线的最大可能距离时，始终要独立运行点火电线。-安装开关、熔丝和接地线等时，请遵守当地的法规。-接线图所示为带接地中性导线的燃烧器控制器。如果是通过一个非接地中性导线监视管路中的电离电流，必须通过一个RC 装置（零件编号ARC466890660 ）将端子 2 连接到接地导线上。-确保不要超过接线端子的最大允许电流。-不要向燃烧器控制器的输出提供外部电压。当测试LMG控制的装置时（燃料电磁阀等等），燃...
