内支模架计算方案样本

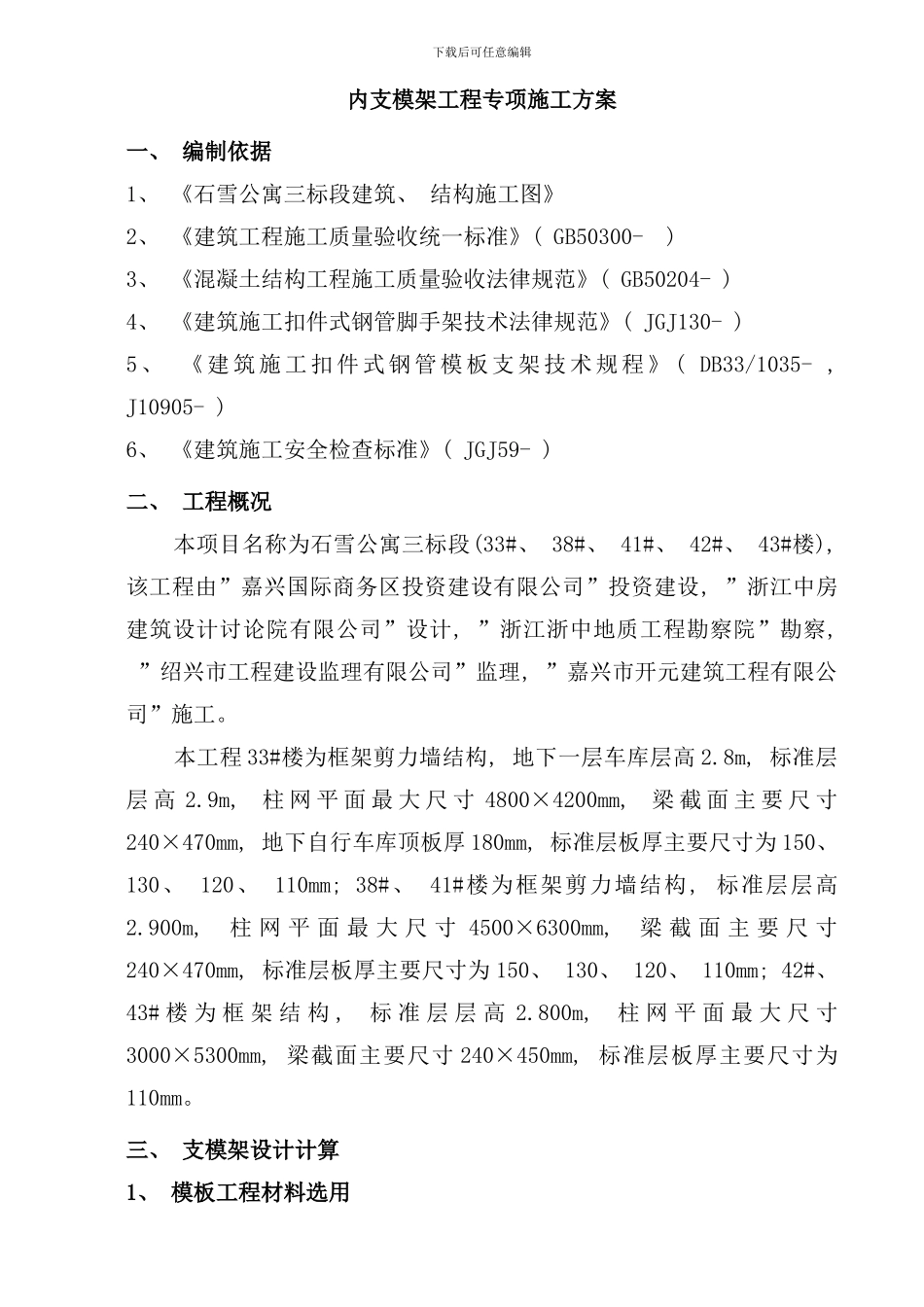

下载后可任意编辑内支模架工程专项施工方案一、 编制依据1、 《石雪公寓三标段建筑、 结构施工图》2、 《建筑工程施工质量验收统一标准》( GB50300- ) 3、 《混凝土结构工程施工质量验收法律规范》( GB50204- ) 4、 《建筑施工扣件式钢管脚手架技术法律规范》( JGJ130- ) 5 、 《 建 筑 施 工 扣 件 式 钢 管 模 板 支 架 技 术 规 程 》 ( DB33/1035- , J10905- ) 6、 《建筑施工安全检查标准》( JGJ59- ) 二、 工程概况 本项目名称为石雪公寓三标段(33#、 38#、 41#、 42#、 43#楼), 该工程由”嘉兴国际商务区投资建设有限公司”投资建设, ”浙江中房建筑设计讨论院有限公司”设计, ”浙江浙中地质工程勘察院”勘察, ”绍兴市工程建设监理有限公司”监理, ”嘉兴市开元建筑工程有限公司”施工。 本工程 33#楼为框架剪力墙结构, 地下一层车库层高 2.8m, 标准层层 高 2.9m, 柱 网 平 面 最 大 尺 寸 4800×4200mm, 梁 截 面 主 要 尺 寸240×470mm, 地下自行车库顶板厚 180mm, 标准层板厚主要尺寸为 150、 130、 120、 110mm; 38#、 41#楼为框架剪力墙结构, 标准层层高2.900m, 柱 网 平 面 最 大 尺 寸 4500×6300mm, 梁 截 面 主 要 尺 寸240×470mm, 标准层板厚主要尺寸为 150、 130、 120、 110mm; 42#、 43# 楼 为 框 架 结 构 , 标 准 层 层 高 2.800m, 柱 网 平 面 最 大 尺 寸3000×5300mm, 梁截面主要尺寸 240×450mm, 标准层板厚主要尺寸为110mm。三、 支模架设计计算1、 模板工程材料选用下载后可任意编辑楼板支模架设计时均按普通钢管脚手架进行设计计算。钢管 φ48×3.5扣件十字、 一字、 旋转模板 18 厚九胶合板方木 60×80mm2、 梁模板(扣件钢管架)计算高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130- )、 《混凝土结构设计法律规范》GB50010- 、 《建筑结构荷载法律规范》(GB 50009- )、 《钢结构设计法律规范》(GB 50017- )等法律规范编制。梁段:L。下载后可任意编辑 参数信息1) 模板支撑及构造参数梁截面宽度 B(m): 0.24; 梁截面高度 D(m): 0.47; 混凝土板厚度(mm): 110.00; 立杆沿梁跨度方向间距La(m): 1.20; 立杆上端伸出至模板支撑点长度a(m): 0.10; 立杆步距h(m): 1.60; 板底承重立杆横向间距或排距Lb(m): 1.20; ...
