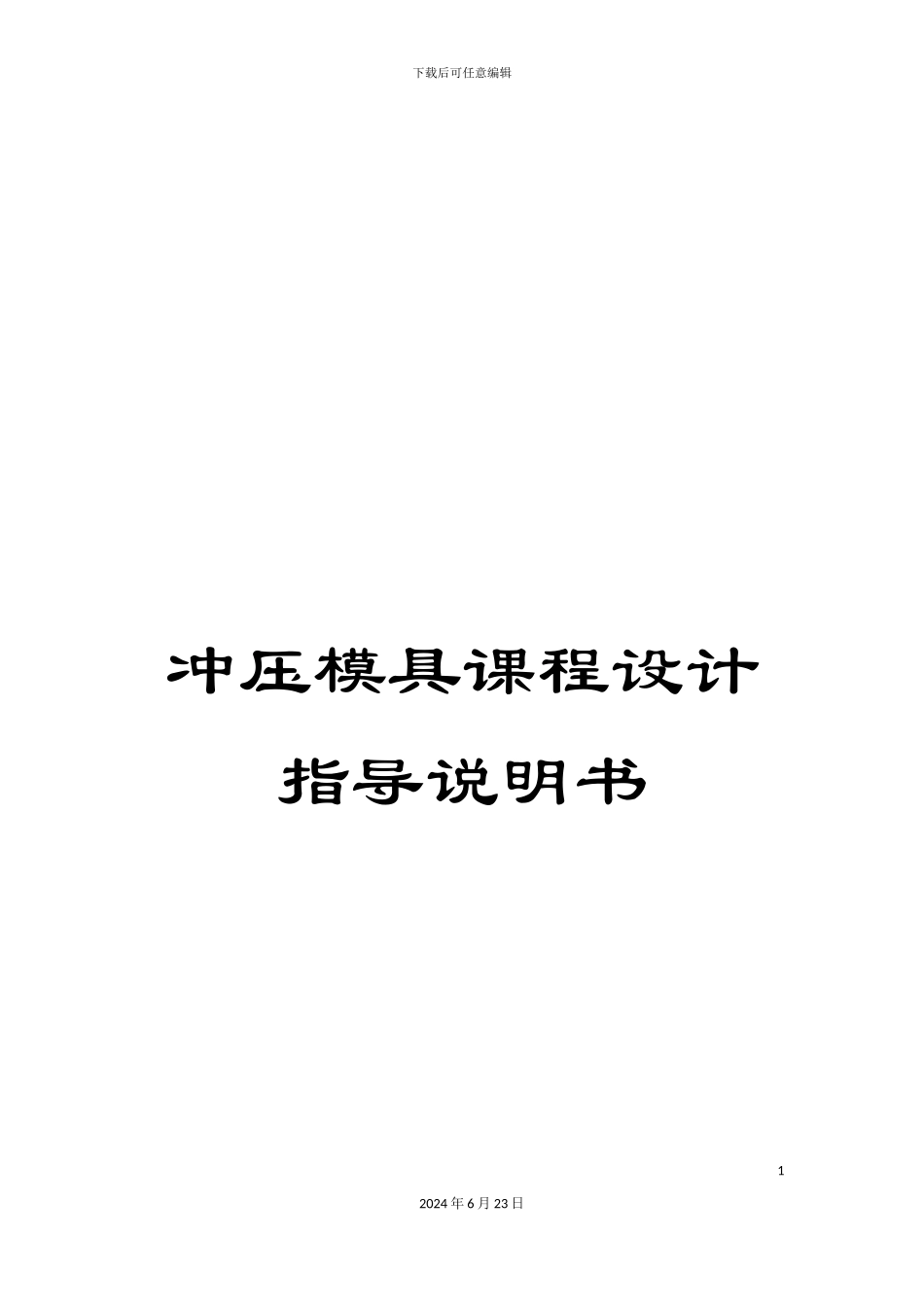

冲压模具课程设计指导说明书

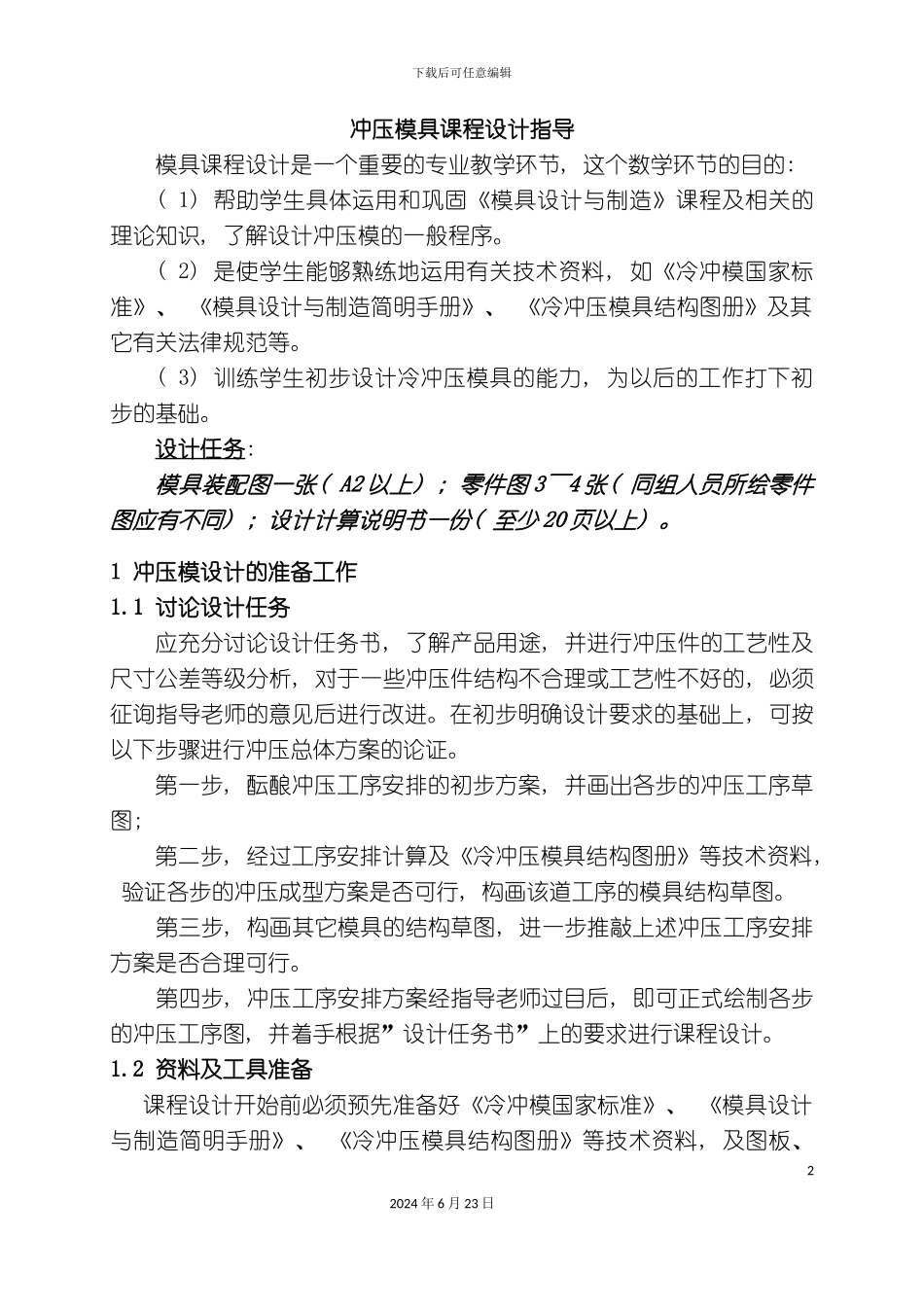

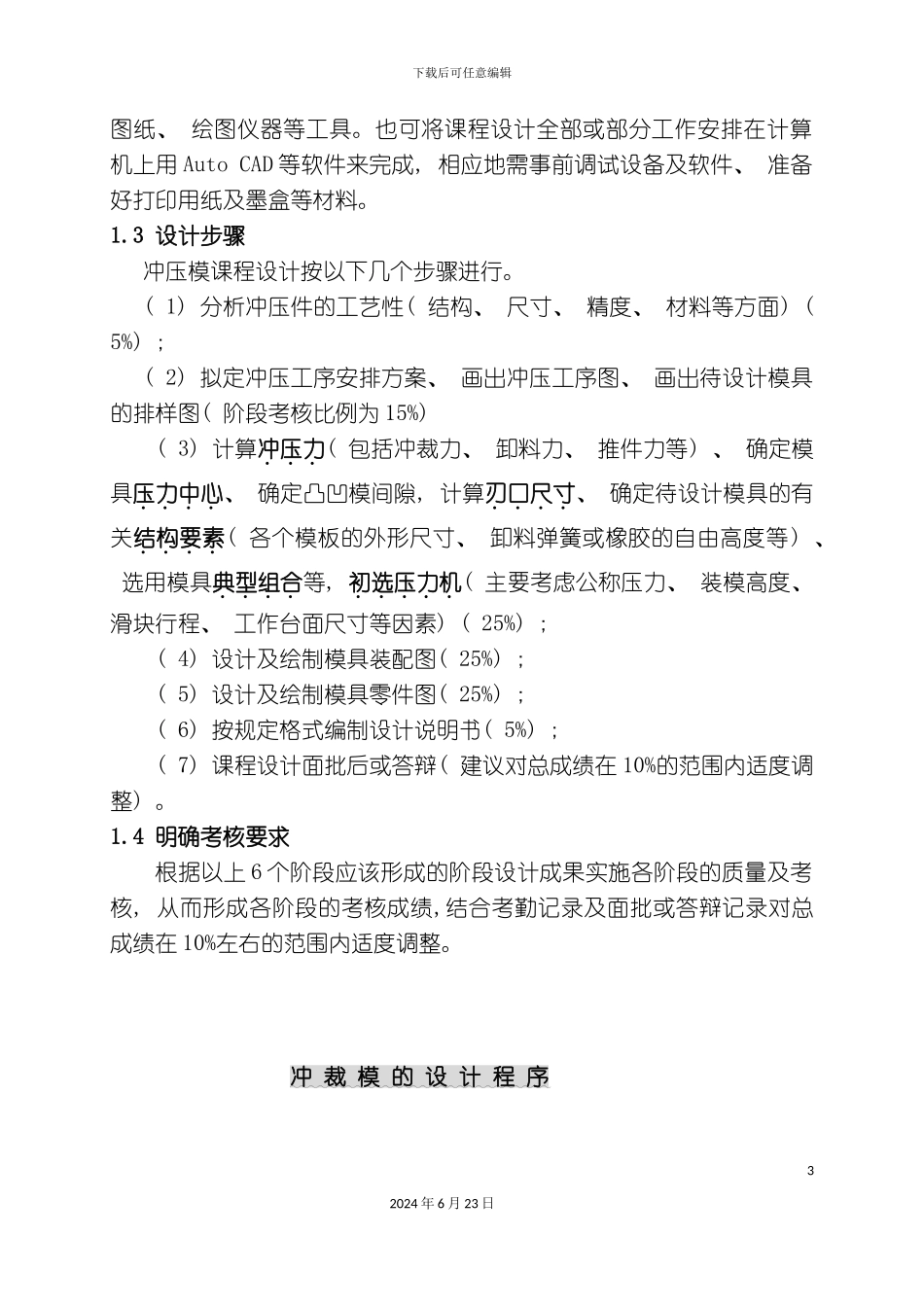

下载后可任意编辑冲压模具课程设计指导说明书12024 年 6 月 23 日下载后可任意编辑冲压模具课程设计指导模具课程设计是一个重要的专业教学环节, 这个数学环节的目的: ( 1) 帮助学生具体运用和巩固《模具设计与制造》课程及相关的理论知识, 了解设计冲压模的一般程序。( 2) 是使学生能够熟练地运用有关技术资料, 如《冷冲模国家标准》、 《模具设计与制造简明手册》、 《冷冲压模具结构图册》及其它有关法律规范等。( 3) 训练学生初步设计冷冲压模具的能力, 为以后的工作打下初步的基础。设计任务: 模具装配图一张( A2 以上) ; 零件图 3～4 张( 同组人员所绘零件图应有不同) ; 设计计算说明书一份( 至少 20 页以上) 。1 冲压模设计的准备工作1.1 讨论设计任务应充分讨论设计任务书, 了解产品用途, 并进行冲压件的工艺性及尺寸公差等级分析, 对于一些冲压件结构不合理或工艺性不好的, 必须征询指导老师的意见后进行改进。在初步明确设计要求的基础上, 可按以下步骤进行冲压总体方案的论证。第一步, 酝酿冲压工序安排的初步方案, 并画出各步的冲压工序草图; 第二步, 经过工序安排计算及《冷冲压模具结构图册》等技术资料, 验证各步的冲压成型方案是否可行, 构画该道工序的模具结构草图。 第三步, 构画其它模具的结构草图, 进一步推敲上述冲压工序安排方案是否合理可行。 第四步, 冲压工序安排方案经指导老师过目后, 即可正式绘制各步的冲压工序图, 并着手根据”设计任务书”上的要求进行课程设计。1.2 资料及工具准备课程设计开始前必须预先准备好《冷冲模国家标准》、 《模具设计与制造简明手册》、 《冷冲压模具结构图册》等技术资料, 及图板、 22024 年 6 月 23 日下载后可任意编辑图纸、 绘图仪器等工具。也可将课程设计全部或部分工作安排在计算机上用 Auto CAD 等软件来完成, 相应地需事前调试设备及软件、 准备好打印用纸及墨盒等材料。1.3 设计步骤冲压模课程设计按以下几个步骤进行。( 1) 分析冲压件的工艺性( 结构、 尺寸、 精度、 材料等方面) ( 5%) ; ( 2) 拟定冲压工序安排方案、 画出冲压工序图、 画出待设计模具的排样图( 阶段考核比例为 15%) ( 3) 计算冲压力( 包括冲裁力、 卸料力、 推件力等) 、 确定模具压力中心、 确定凸凹模间隙, 计算刃口尺寸、 确定待设计模具的有关结构要素( 各个模板的外形尺寸、 卸料弹簧或橡胶的自由...
