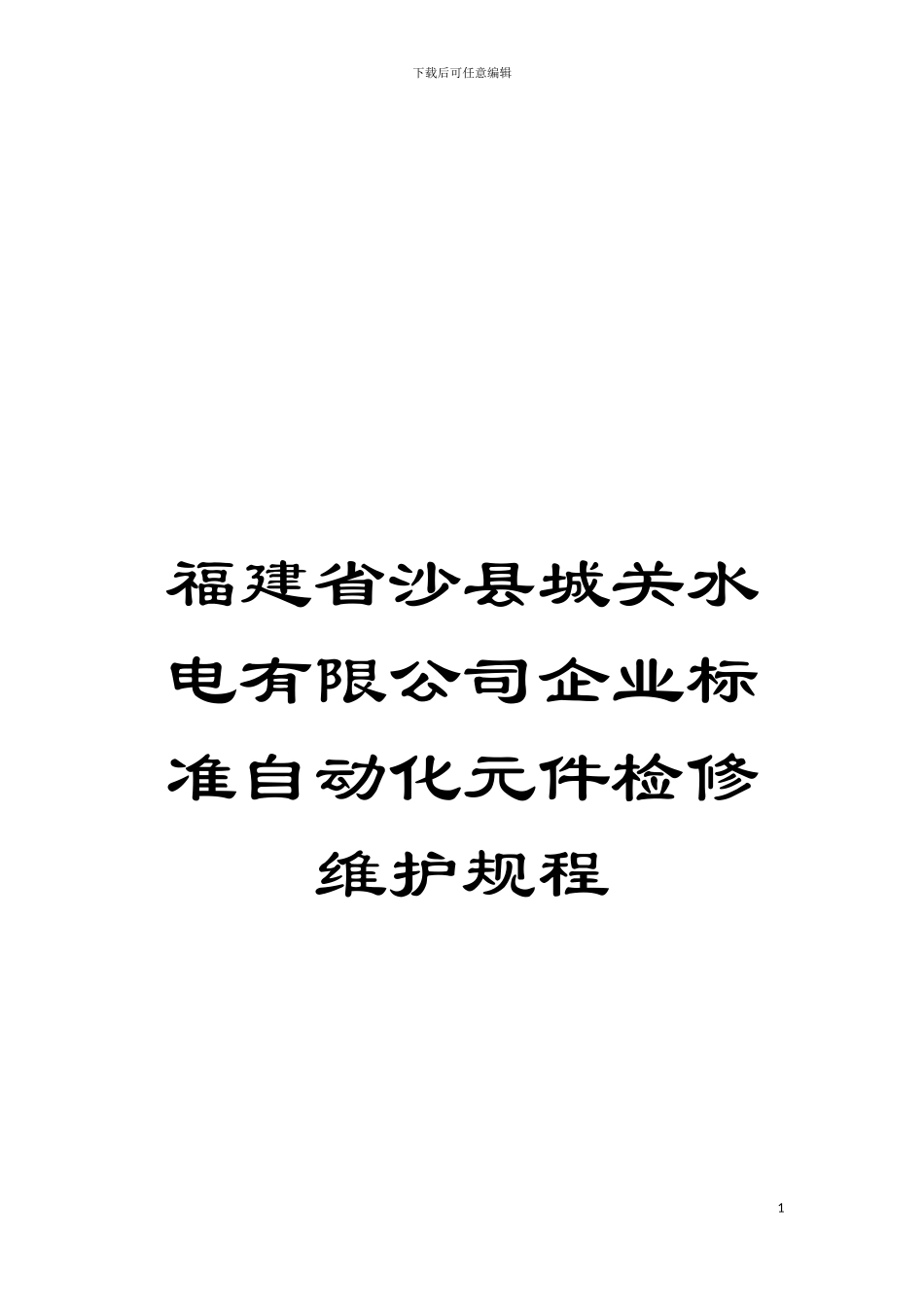

福建省沙县城关水电有限公司企业标准自动化元件检修维护规程模板

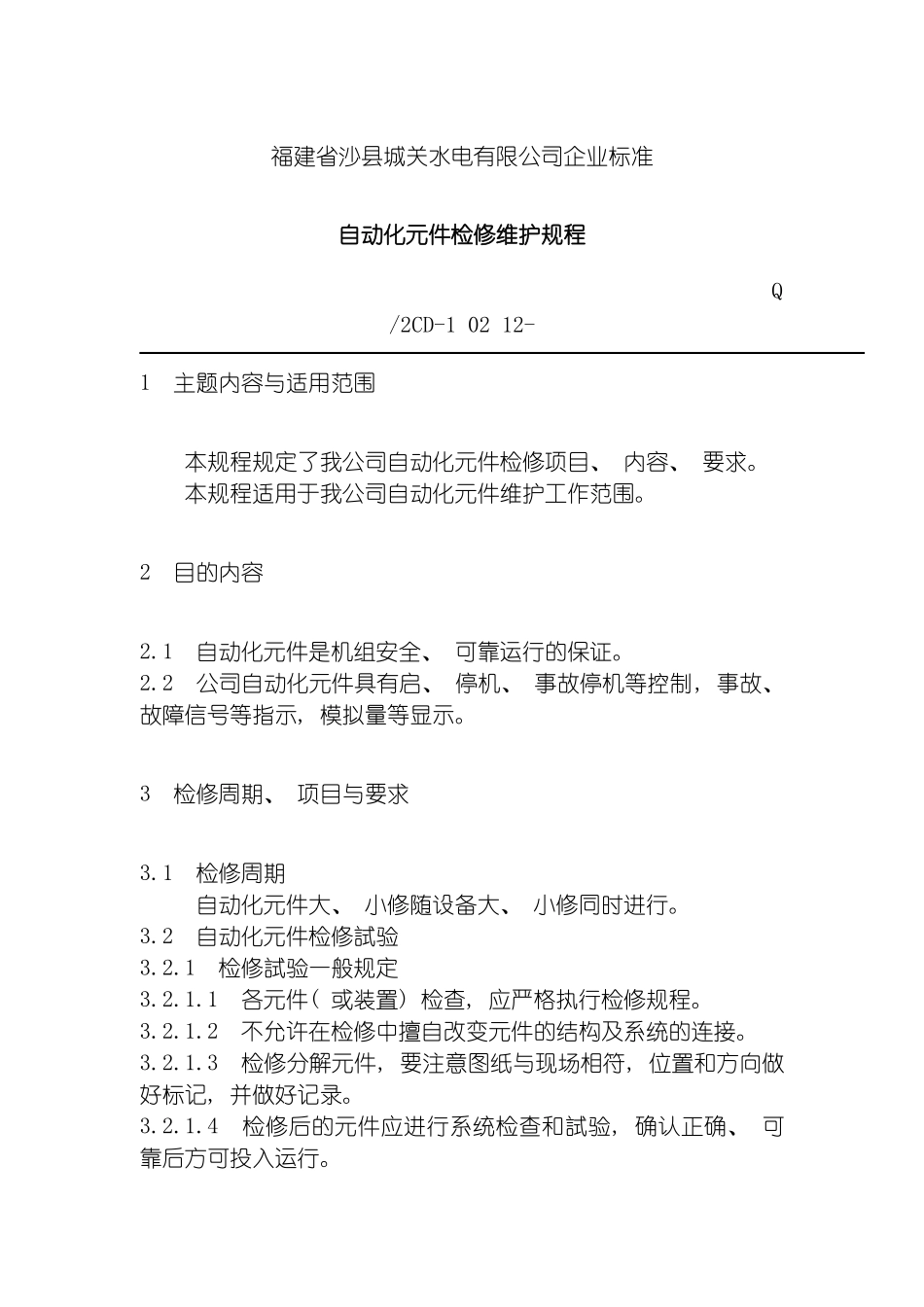

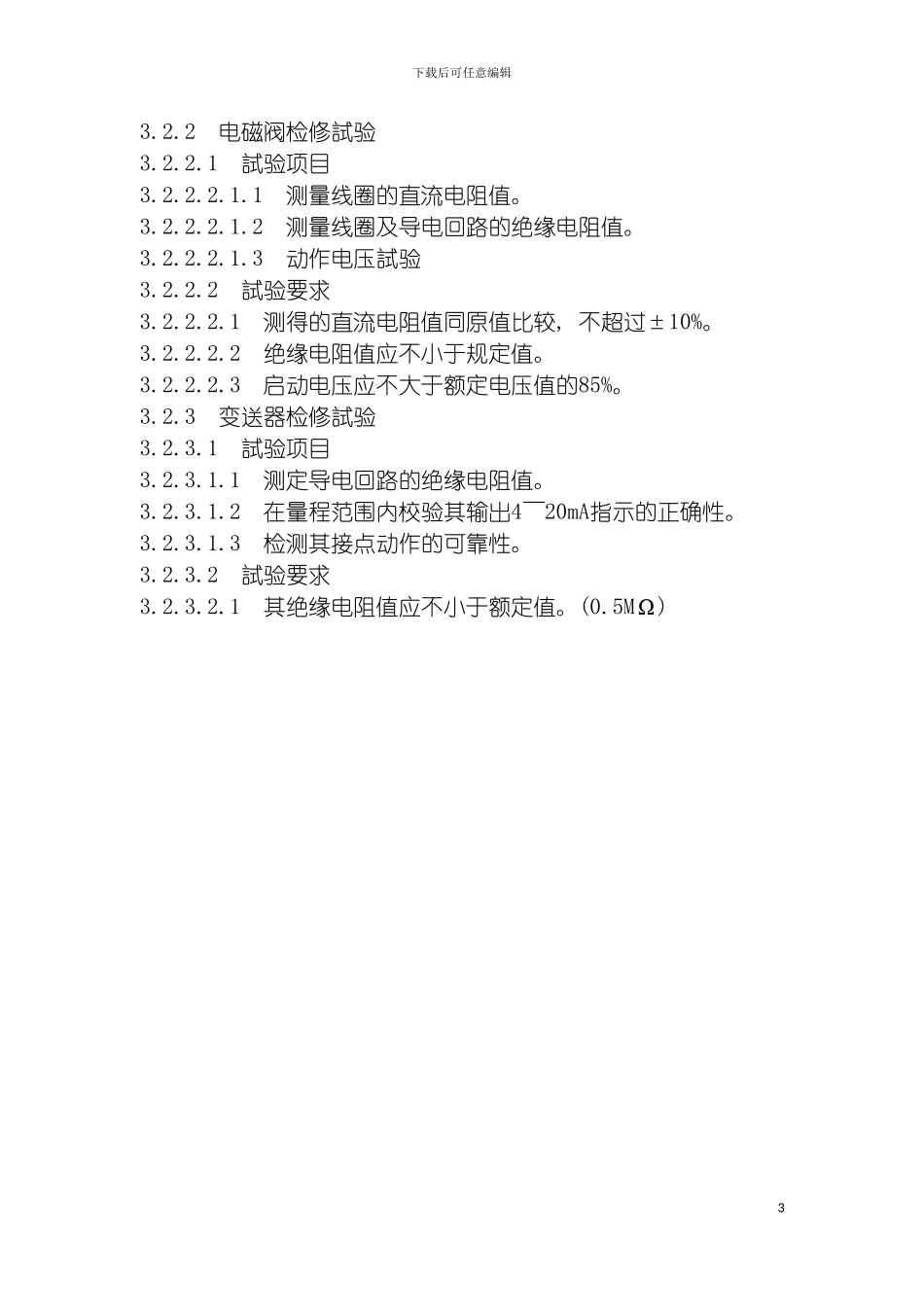

下载后可任意编辑福建省沙县城关水电有限公司企业标准自动化元件检修维护规程1福建省沙县城关水电有限公司企业标准自动化元件检修维护规程 Q/2CD-1 02 12-1 主题内容与适用范围 本规程规定了我公司自动化元件检修项目、 内容、 要求。 本规程适用于我公司自动化元件维护工作范围。2 目的内容2.1 自动化元件是机组安全、 可靠运行的保证。2.2 公司自动化元件具有启、 停机、 事故停机等控制, 事故、 故障信号等指示, 模拟量等显示。3 检修周期、 项目与要求3.1 检修周期 自动化元件大、 小修随设备大、 小修同时进行。3.2 自动化元件检修試验3.2.1 检修試验一般规定3.2.1.1 各元件( 或装置) 检查, 应严格执行检修规程。3.2.1.2 不允许在检修中擅自改变元件的结构及系统的连接。3.2.1.3 检修分解元件, 要注意图纸与现场相符, 位置和方向做好标记, 并做好记录。3.2.1.4 检修后的元件应进行系统检查和試验, 确认正确、 可靠后方可投入运行。下载后可任意编辑3.2.2 电磁阀检修試验3.2.2.1 試验项目3.2.2.2.1.1 测量线圈的直流电阻值。3.2.2.2.1.2 测量线圈及导电回路的绝缘电阻值。3.2.2.2.1.3 动作电压試验3.2.2.2 試验要求3.2.2.2.1 测得的直流电阻值同原值比较, 不超过±10%。3.2.2.2.2 绝缘电阻值应不小于规定值。3.2.2.2.3 启动电压应不大于额定电压值的85%。3.2.3 变送器检修試验3.2.3.1 試验项目3.2.3.1.1 测定导电回路的绝缘电阻值。3.2.3.1.2 在量程范围内校验其输出4～20mA指示的正确性。3.2.3.1.3 检测其接点动作的可靠性。3.2.3.2 試验要求3.2.3.2.1 其绝缘电阻值应不小于额定值。(0.5MΩ)3Q/2CD-1 02 12-3.2.3.2.2 其动作与返回值不得超过整定值的±10%。3.2.4 液位信号器检修試验3.2.4.1 試验项目3.2.4.1.1 检查装置动作情况3.2.4.1.2 检测装置动作值。3.2.4.2 試验要求3.2.4.2.1 装置动作无发卡现象, 应灵敏、 可靠。3.2.4.2.2 动作值应与整定值相符。3.2.5 温度信号器检修試验3.2.5.1 試验项目3.2.5.1.1 测定导电回路的绝缘电阻值。3.2.5.1.2 测试动作值。3.2.5.2 試验要求3.2.5.2.1 绝缘电阻值不小于规定值。3.2.5.2.2 动作值测试时校验的精度应不低于1.5级。3.2.6 剪断销信号器检修試验3.2.6.1 試验项目3.2.6.1.1 测量导电回路的绝缘电阻值。3.2.6.1.2 检查装置外部的完好性。3.2.6.2 試验要求3.2.6.2.1 测定的绝缘电阻值应不小于规定值。3.2.6.2.2...
