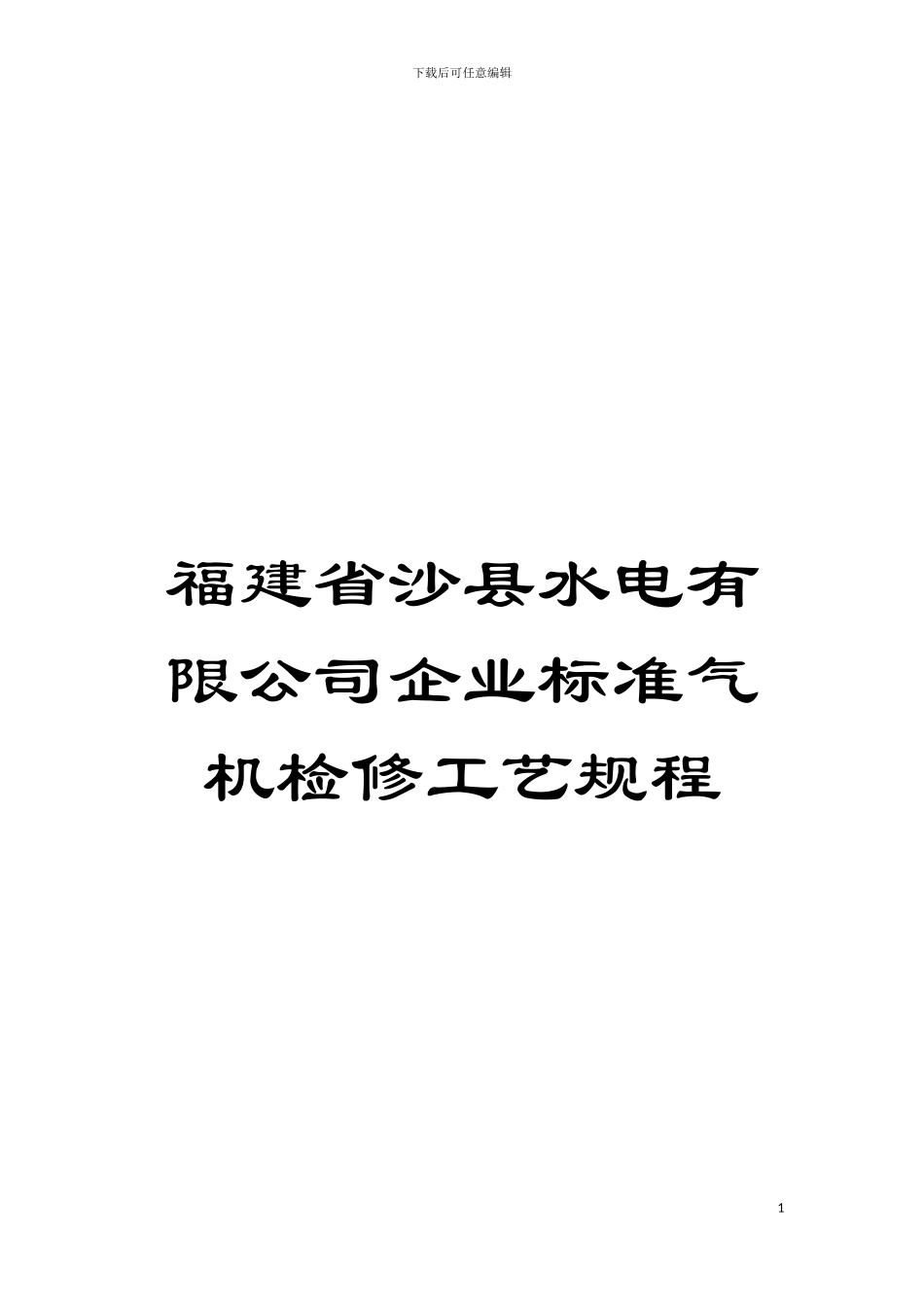

福建省沙县水电有限公司企业标准气机检修工艺规程模板VIP专享

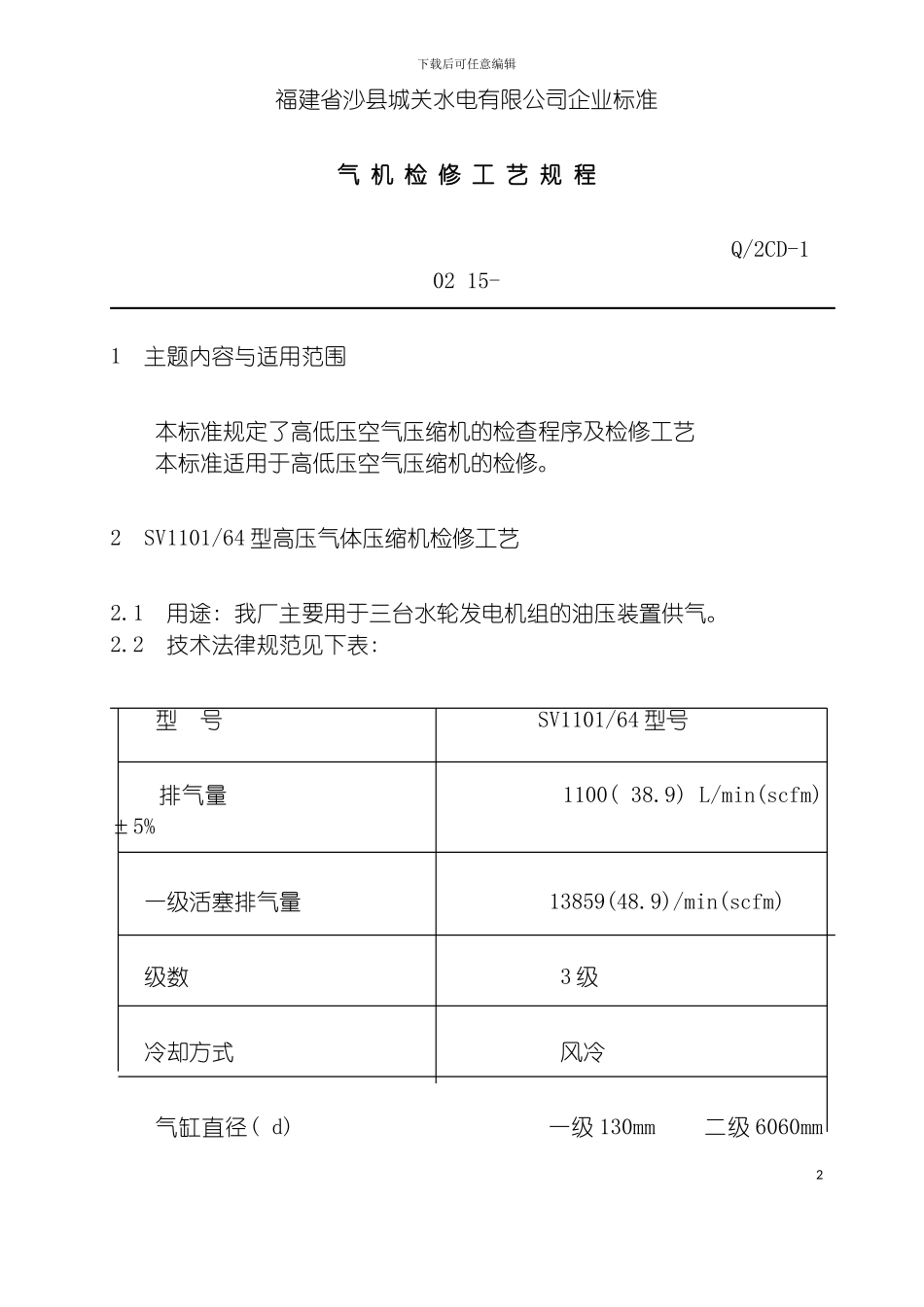

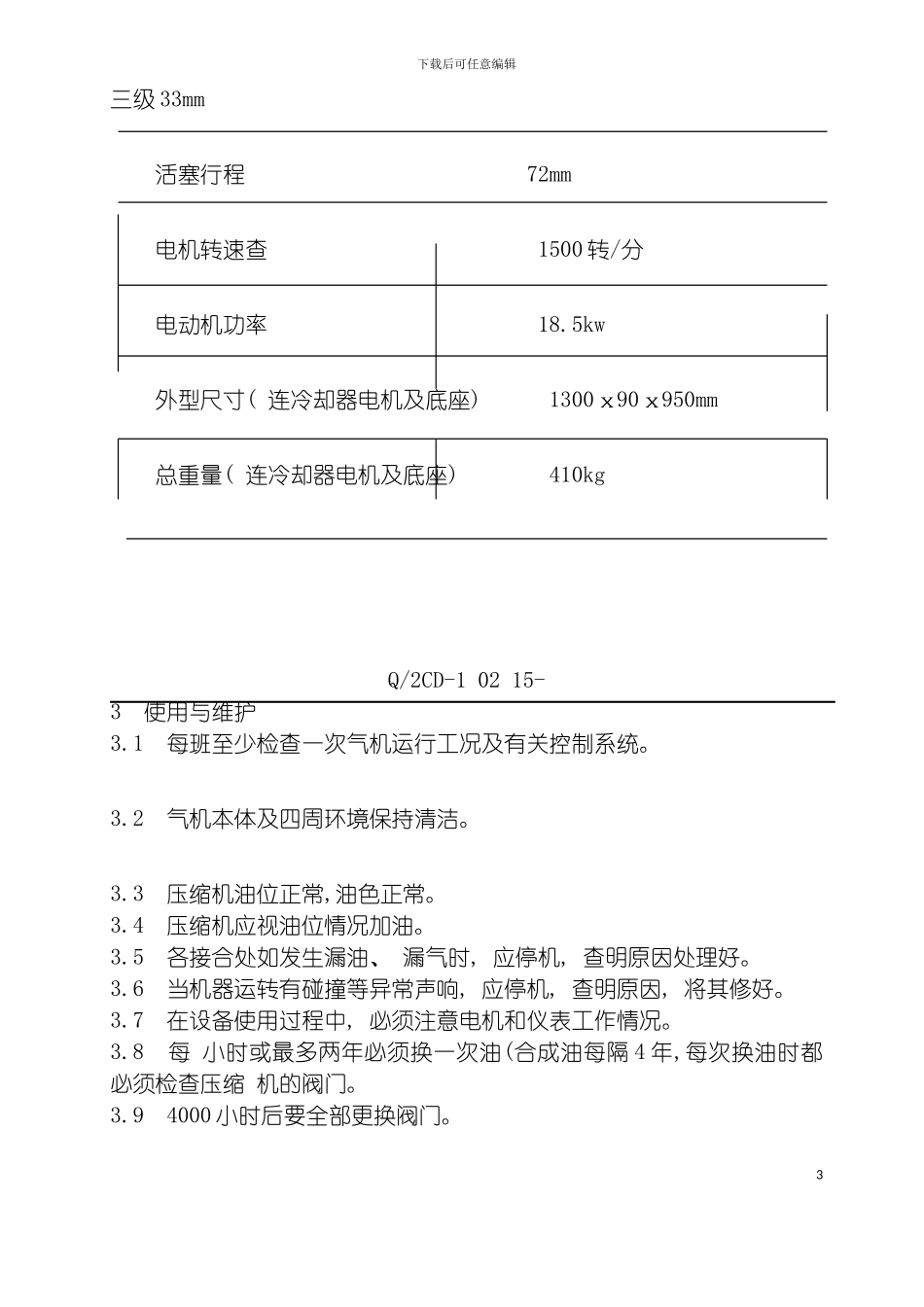

下载后可任意编辑福建省沙县水电有限公司企业标准气机检修工艺规程1下载后可任意编辑福建省沙县城关水电有限公司企业标准气 机 检 修 工 艺 规 程 Q/2CD-1 02 15-1 主题内容与适用范围 本标准规定了高低压空气压缩机的检查程序及检修工艺 本标准适用于高低压空气压缩机的检修。2 SV1101/64 型高压气体压缩机检修工艺2.1 用途: 我厂主要用于三台水轮发电机组的油压装置供气。2.2 技术法律规范见下表: 型 号 SV1101/64 型号 排气量 1100( 38.9) L/min(scfm)±5% 一级活塞排气量 13859(48.9)/min(scfm) 级数 3 级 冷却方式 风冷气缸直径( d) 一级 130mm 二级 6060mm 2下载后可任意编辑三级 33mm活塞行程 72mm电机转速查 1500 转/分 电动机功率 18.5kw 外型尺寸( 连冷却器电机及底座) 1300ⅹ90ⅹ950mm总重量( 连冷却器电机及底座) 410kgQ/2CD-1 02 15-3 使用与维护3.1 每班至少检查一次气机运行工况及有关控制系统。3.2 气机本体及四周环境保持清洁。3.3 压缩机油位正常,油色正常。3.4 压缩机应视油位情况加油。3.5 各接合处如发生漏油、 漏气时, 应停机, 查明原因处理好。3.6 当机器运转有碰撞等异常声响, 应停机, 查明原因, 将其修好。3.7 在设备使用过程中, 必须注意电机和仪表工作情况。3.8 每 小时或最多两年必须换一次油(合成油每隔 4 年,每次换油时都必须检查压缩 机的阀门。3.9 4000 小时后要全部更换阀门。3下载后可任意编辑4 常见故障及排除4.1 空气压力及排气量开始下降4.1.1 在管道中以及冷却管的法兰接头处存在泄漏。上紧螺丝接头并检查压缩机是否气密。4.1.2 空气进气过滤器变脏, 进入的空气流被堵塞。清洁空气过滤器。4.1.3 第一压缩级的气缸盖垫片(7/7+8)或进气阀薄片(7/14)损坏。检查并更换损坏部件。4.1.4 油水分离器处的减压阀的密封性不好。检查并处理好密封。4.1.5 压缩机经过减压管道在油水薄片处漏气。更换部件。4.1.6 长时间运行后活塞环磨损。更换活塞环。4.2 第一级安全阀漏气。检查并更换第二压缩级的气缸盖片或阀片。4.3 第二级安全阀漏气。检查并更换损坏部件。4.4 第三级安全阀漏气。重新调节安全阀。4.5 保压阀泄漏, 套筒( 17/10) 或 O 型圈( 17/5) 损坏。更换损坏部件。4.6 单向阀泄漏。更换损坏的内部部件或全套单向阀。4.7 出现猛烈的金属敲击声而非正常的工作噪音则表明: 在连杆的曲柄销轴颈或活塞销内有过大的...
