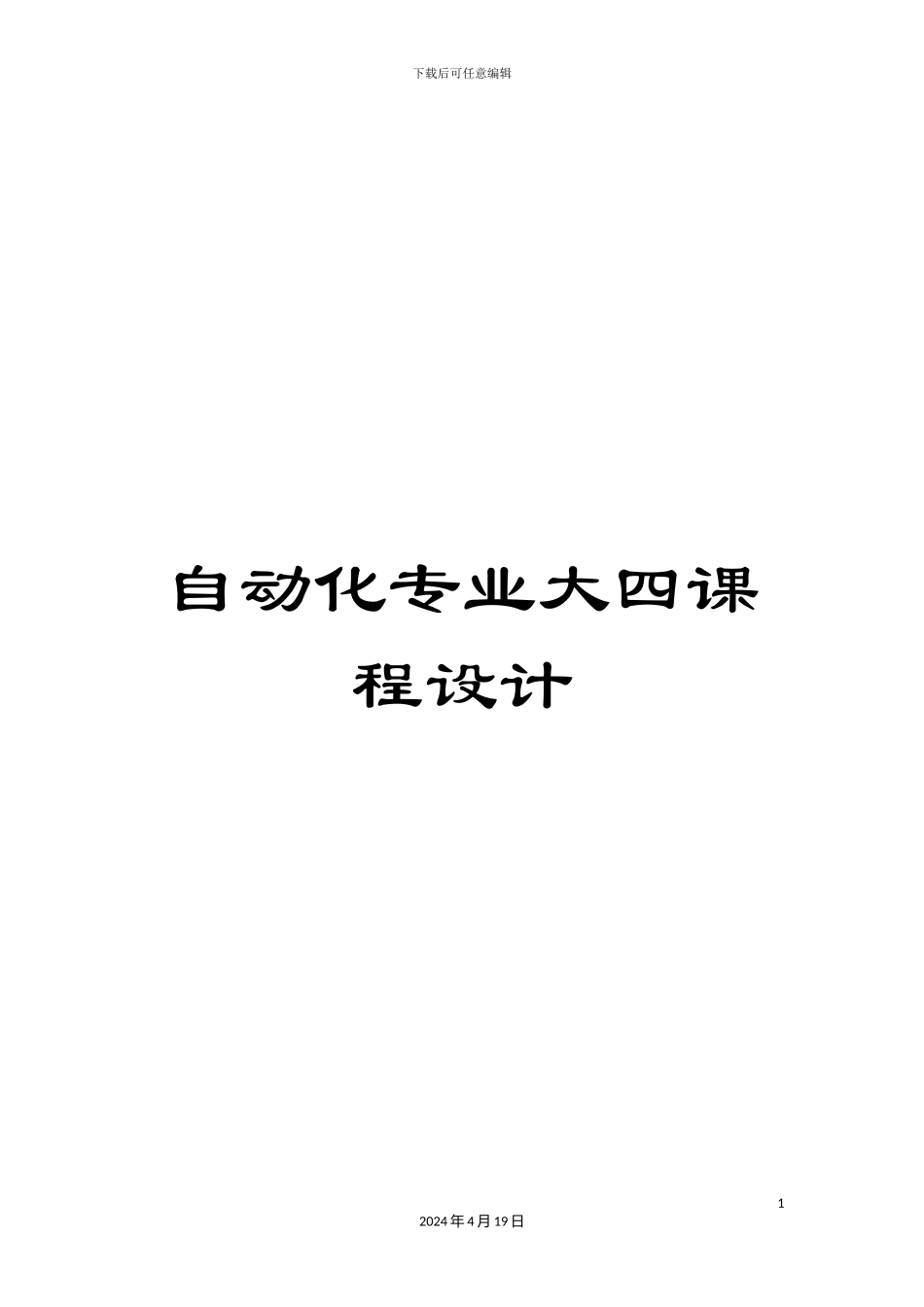

自动化专业大四课程设计模板

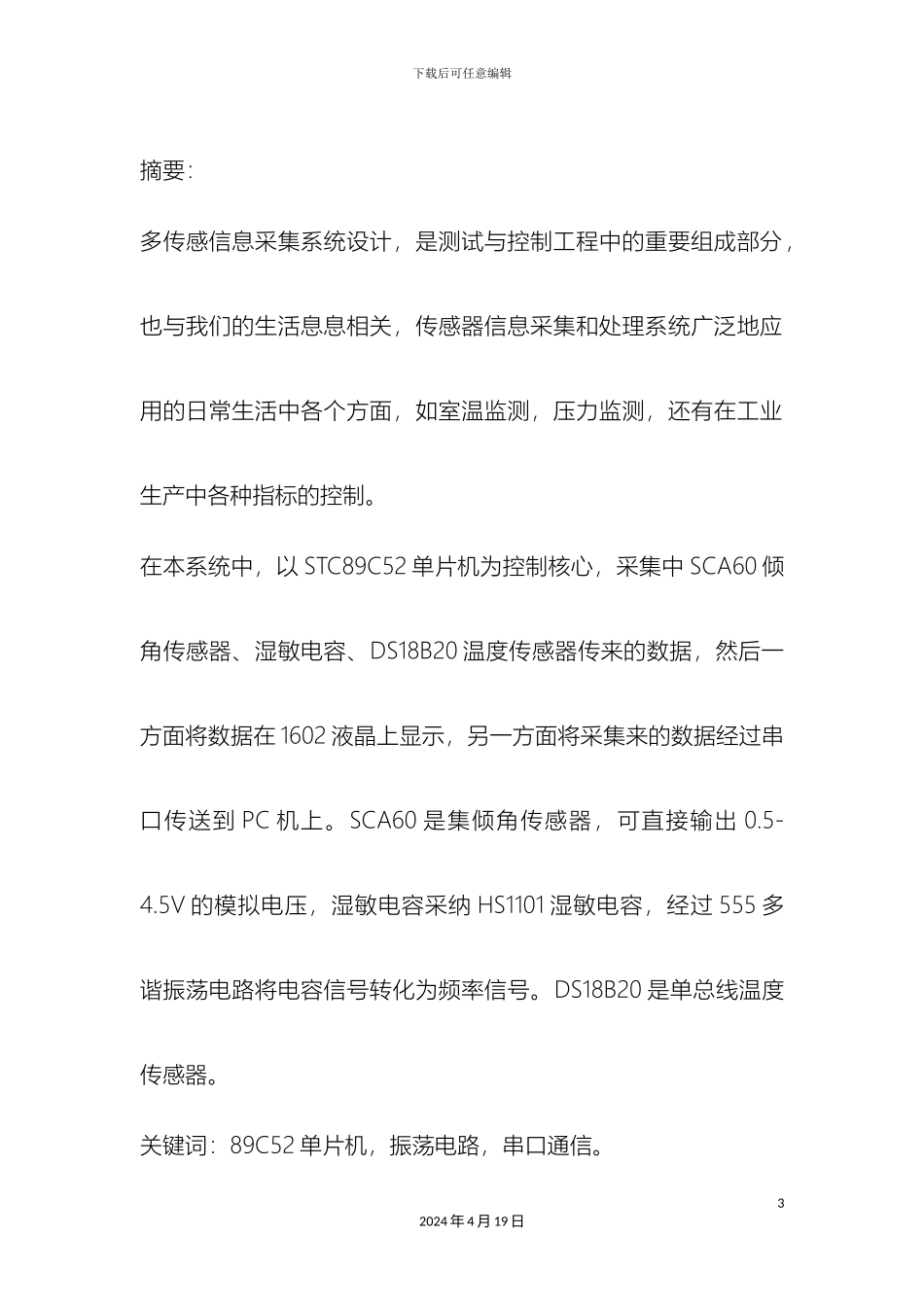

下载后可任意编辑自动化专业大四课程设计12024 年 4 月 19 日-------------作者：3903****2024/10/13下载后可任意编辑摘要：多传感信息采集系统设计，是测试与控制工程中的重要组成部分，也与我们的生活息息相关，传感器信息采集和处理系统广泛地应用的日常生活中各个方面，如室温监测，压力监测，还有在工业生产中各种指标的控制。在本系统中，以 STC89C52 单片机为控制核心，采集中 SCA60 倾角传感器、湿敏电容、DS18B20 温度传感器传来的数据，然后一方面将数据在 1602 液晶上显示，另一方面将采集来的数据经过串口传送到 PC 机上。SCA60 是集倾角传感器，可直接输出 0.5-4.5V 的模拟电压，湿敏电容采纳 HS1101 湿敏电容，经过 555 多谐振荡电路将电容信号转化为频率信号。DS18B20 是单总线温度传感器。关键词：89C52 单片机，振荡电路，串口通信。32024 年 4 月 19 日下载后可任意编辑课程设计要求要求：采集系统的核心处理器选择单片机 STC89C52，AD 采集选择ADC0809，课设过程中完成方案设计，电路设计，电路板设计，焊接和调试，课设报告。其中，系统必须包含的功能：1 温度采集 使用 DS18B202 湿度采集，使用湿敏电容，设计调理电路3 角度信息采集，飞行器的俯仰角，选择并设计角度传感器电路4 数码管显示 使用 LG3613AH5 通信功能自选扩展功能：1 液晶显示2 其它数据滤波算法：卡尔曼滤波等3 你所能想到的最终必须完成：42024 年 4 月 19 日下载后可任意编辑系统的运行正常，传感器信息采集准确，稳定，能够操作，经过数码管显示采集信息，经过通信采集和分析数据（画出图形）功能描述：多路信息采集系统能够采集到由 DS18B20 传来的温度数据、由SCA60 倾角传感器传来的角度数据，以及经过湿敏电容测得的湿度值。系统上位机采纳 VB 编写，单片机经过串口将数据发送到 PC 机上，可实时显示当前信息和时间，同时有数据记录的功能。硬件电路设计1．温度读取DS18B20 是单总线数据传据，只须将其数据线接到单片机引角上即可，如下图所示。52024 年 4 月 19 日下载后可任意编辑2．倾角测量 首先，根据题目要求和自己的经验。选择 SCA60 倾角传感器，这个传感器能够测量沿某一个方向的倾角，符合题目的要求SCA60 输出为 0.5 到 4.5V 的模拟电压，然后经过 AD0809 转化为数字量后由单片机读取。其电路如下：3.数码管显示62024 年 4 月 19 日下载后可任意编辑系统采纳...
