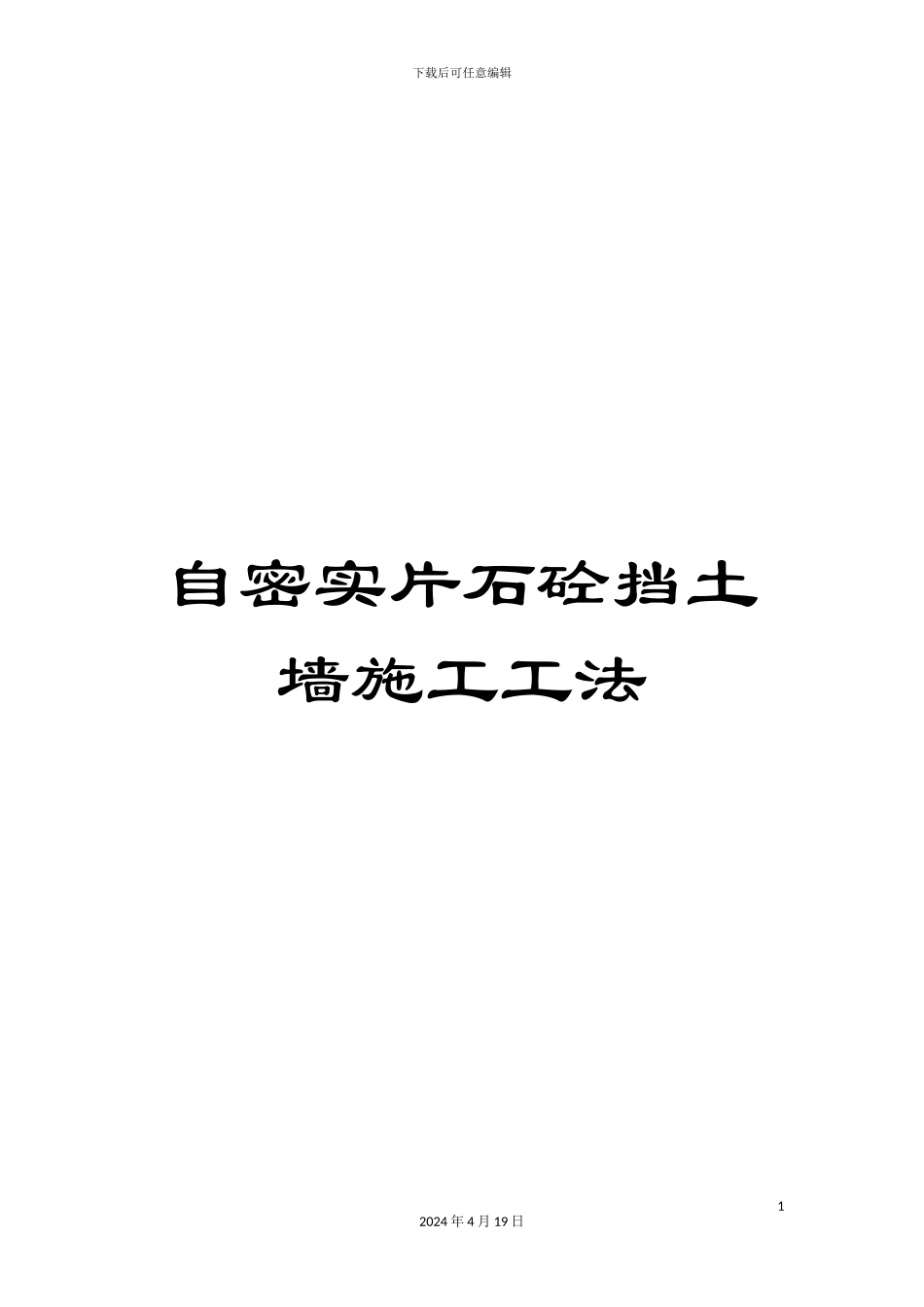

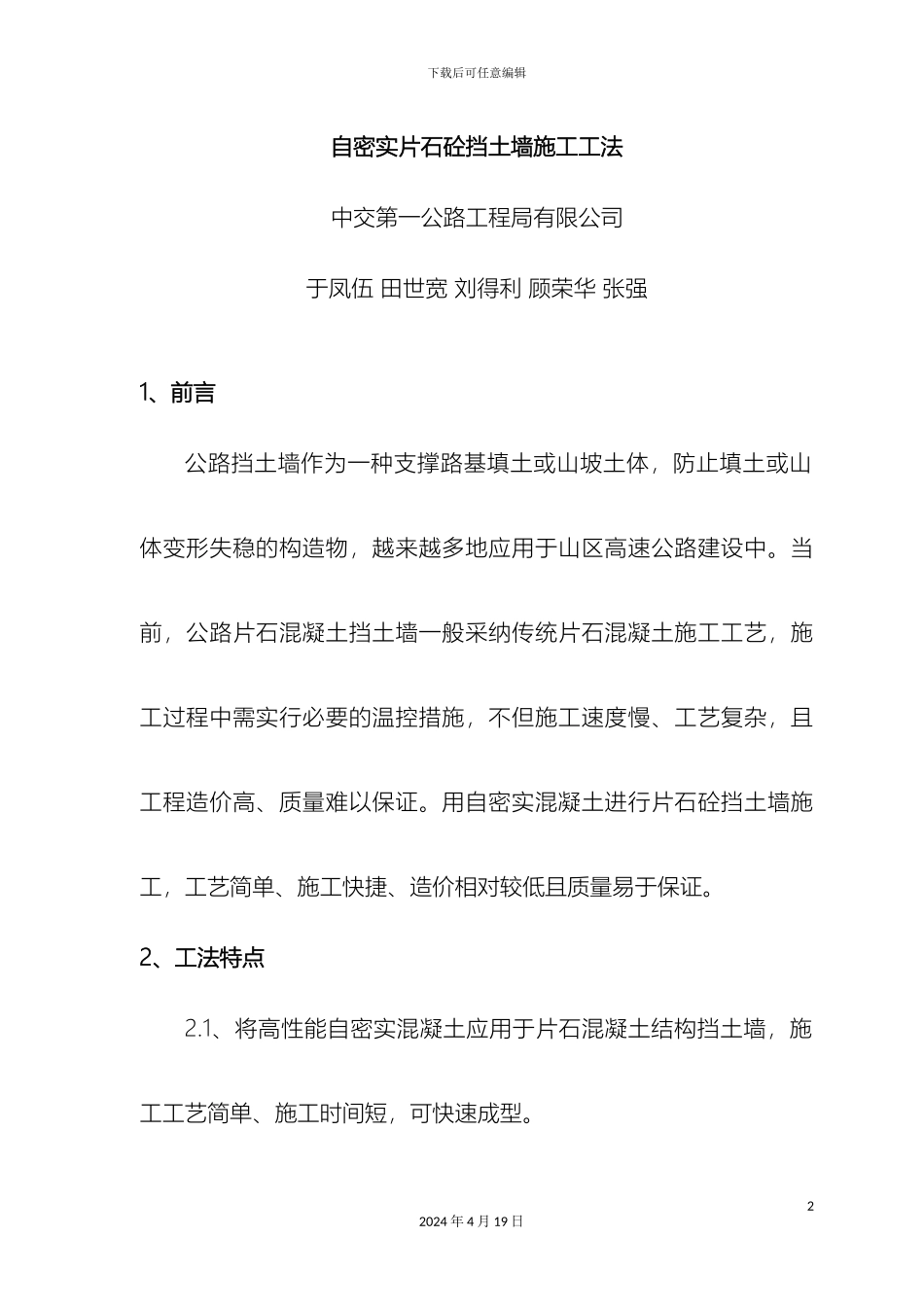

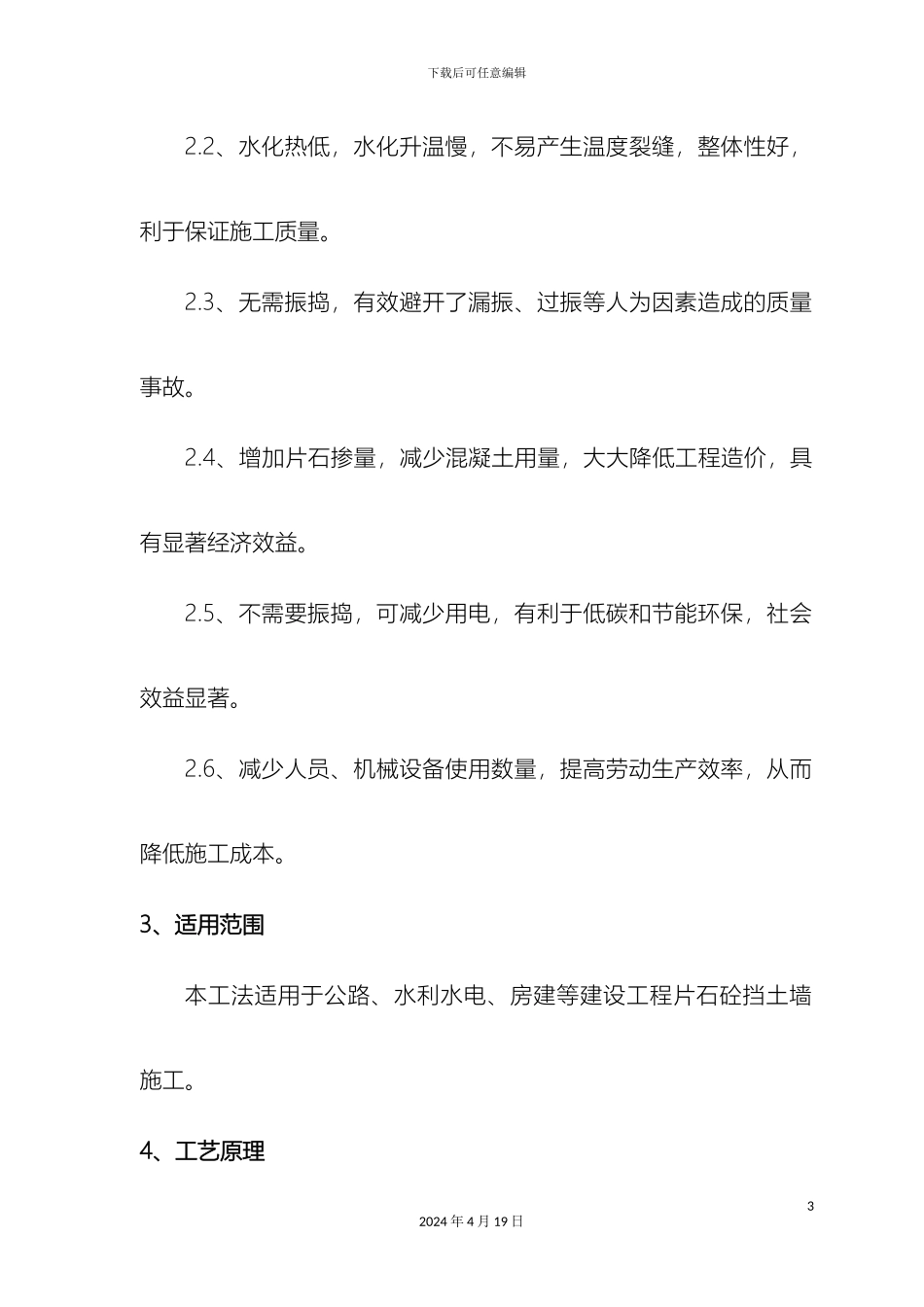

下载后可任意编辑自密实片石砼挡土墙施工工法12024 年 4 月 19 日下载后可任意编辑自密实片石砼挡土墙施工工法中交第一公路工程局有限公司于凤伍 田世宽 刘得利 顾荣华 张强1、前言公路挡土墙作为一种支撑路基填土或山坡土体,防止填土或山体变形失稳的构造物,越来越多地应用于山区高速公路建设中。当前,公路片石混凝土挡土墙一般采纳传统片石混凝土施工工艺,施工过程中需实行必要的温控措施,不但施工速度慢、工艺复杂,且工程造价高、质量难以保证。用自密实混凝土进行片石砼挡土墙施工,工艺简单、施工快捷、造价相对较低且质量易于保证。2、工法特点2.1、将高性能自密实混凝土应用于片石混凝土结构挡土墙,施工工艺简单、施工时间短,可快速成型。22024 年 4 月 19 日下载后可任意编辑2.2、水化热低,水化升温慢,不易产生温度裂缝,整体性好,利于保证施工质量。2.3、无需振捣,有效避开了漏振、过振等人为因素造成的质量事故。2.4、增加片石掺量,减少混凝土用量,大大降低工程造价,具有显著经济效益。2.5、不需要振捣,可减少用电,有利于低碳和节能环保,社会效益显著。2.6、减少人员、机械设备使用数量,提高劳动生产效率,从而降低施工成本。3、适用范围本工法适用于公路、水利水电、房建等建设工程片石砼挡土墙施工。4、工艺原理32024 年 4 月 19 日下载后可任意编辑将满足一定粒径要求的片石、块石直接放入模板内,形成具有一定自然空隙的堆石体,然后在堆石体表面浇筑超流态自密实混凝土,依靠其自重流动,完全、均匀地填充堆石体空隙,自密实混凝土凝固后与片石形成完整、密实、低水化热的片石混凝土结构。5、施工工艺流程及操作要点5.1、施工工艺流程 (图 5.1)42024 年 4 月 19 日墙身片石码放安装泄水孔墙身砼浇筑模板拆除砼养护墙身立模加固砼运输测量放样基槽开挖地基承载力检测基础立模加固基础片石码放基础砼浇筑自密实砼拌制下 一层下载后可任意编辑 图 5.1 施工工艺流程图5.2、自密实片石砼挡土墙施工操作要点5.2.1、施工准备1 仔细审核施工设计图纸及相关地勘资料、结合现场实际地质情况确定防护方案是否可行,如有疑问及时与相关方取得联系,猎取最终正式答复。2 编制施工技术方案,明确施工技术要求,做好施工技术方案讲解及技术交底工作。3 完成自密实混凝土配合比试配工作,并经过驻地试验室和中心试验室验证。4 现场做好“三通一平”,确保设备就位平稳,人员上下安全。52024...
