舟山大陆金塘连岛工程模板VIP专享

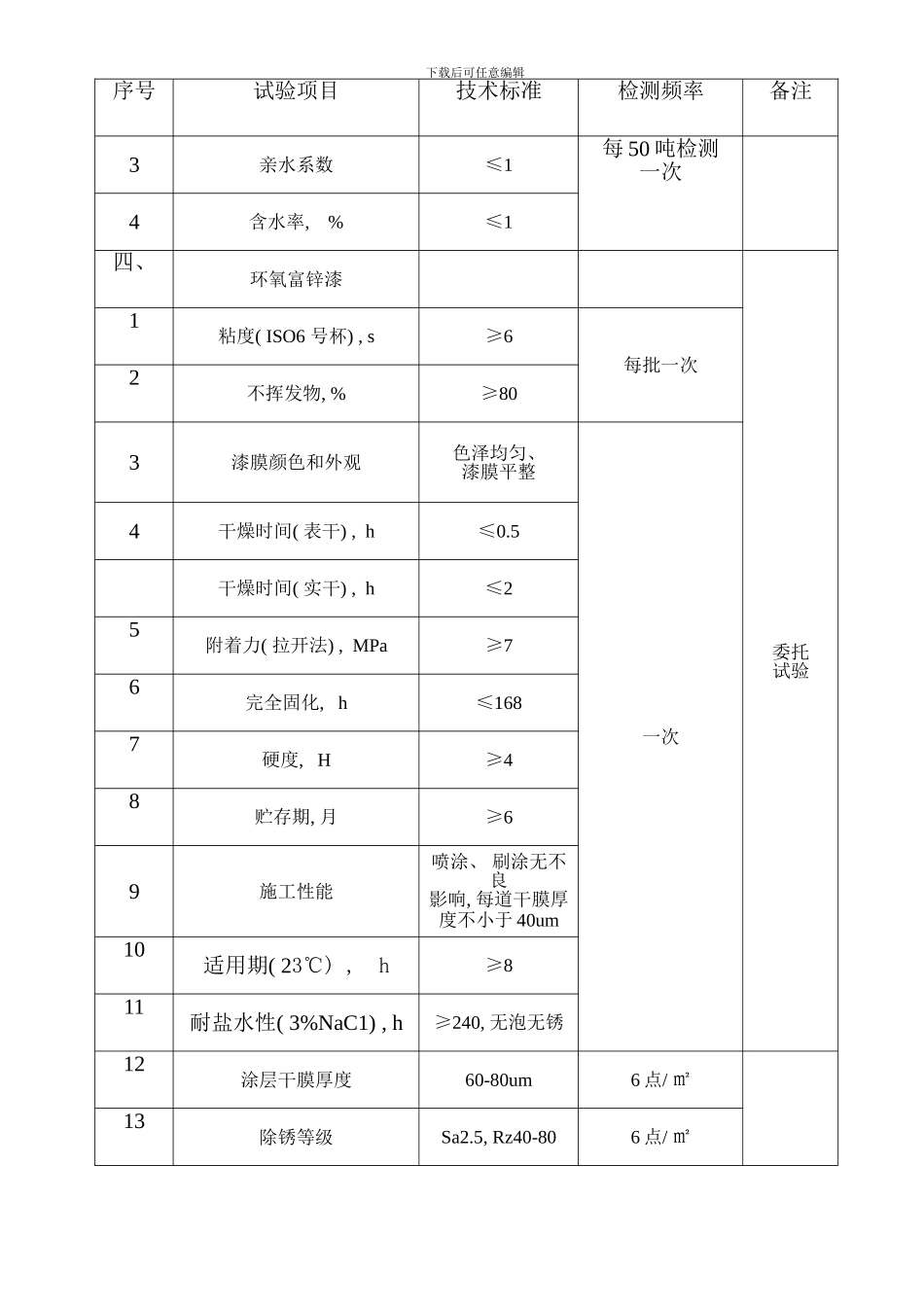

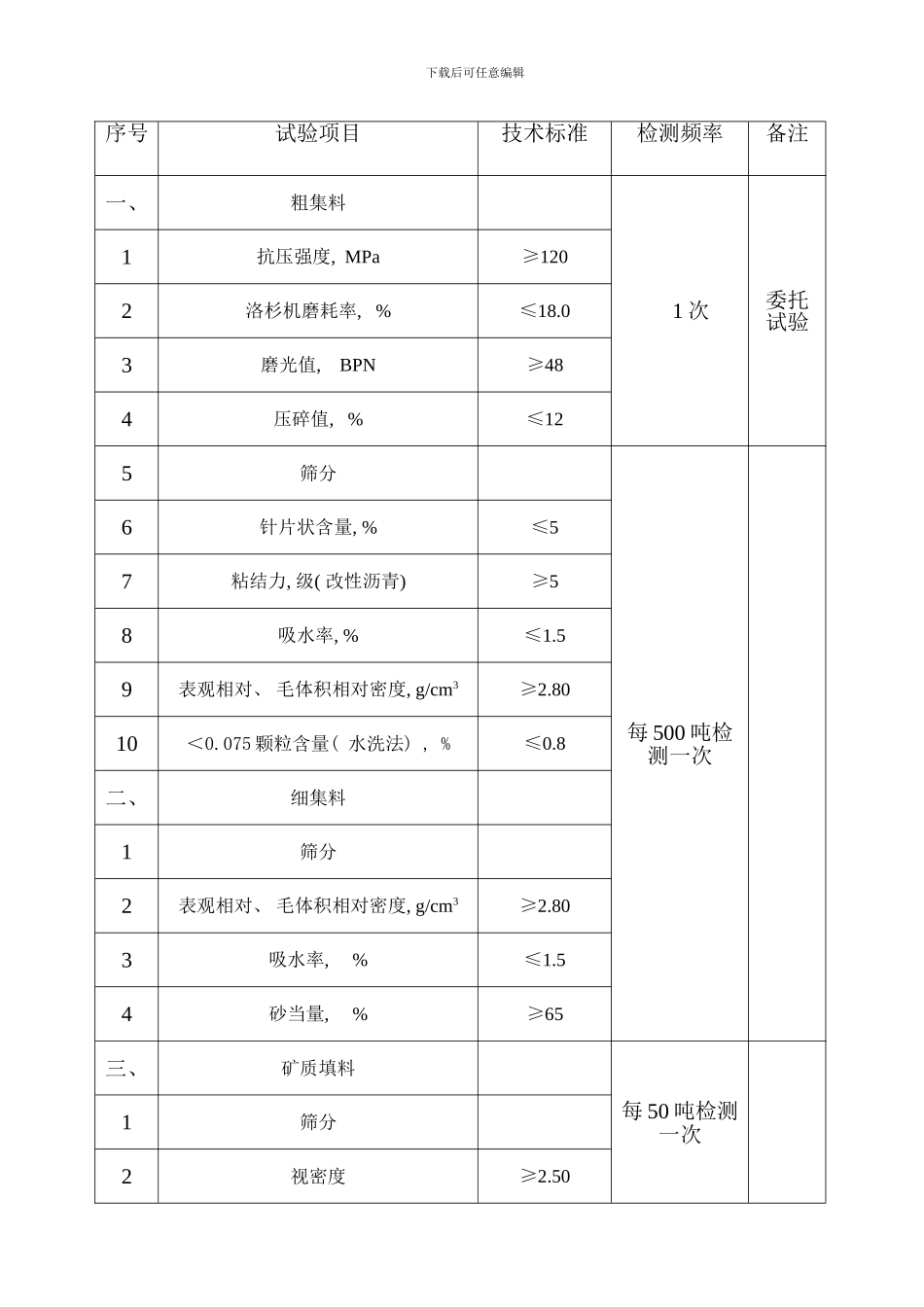

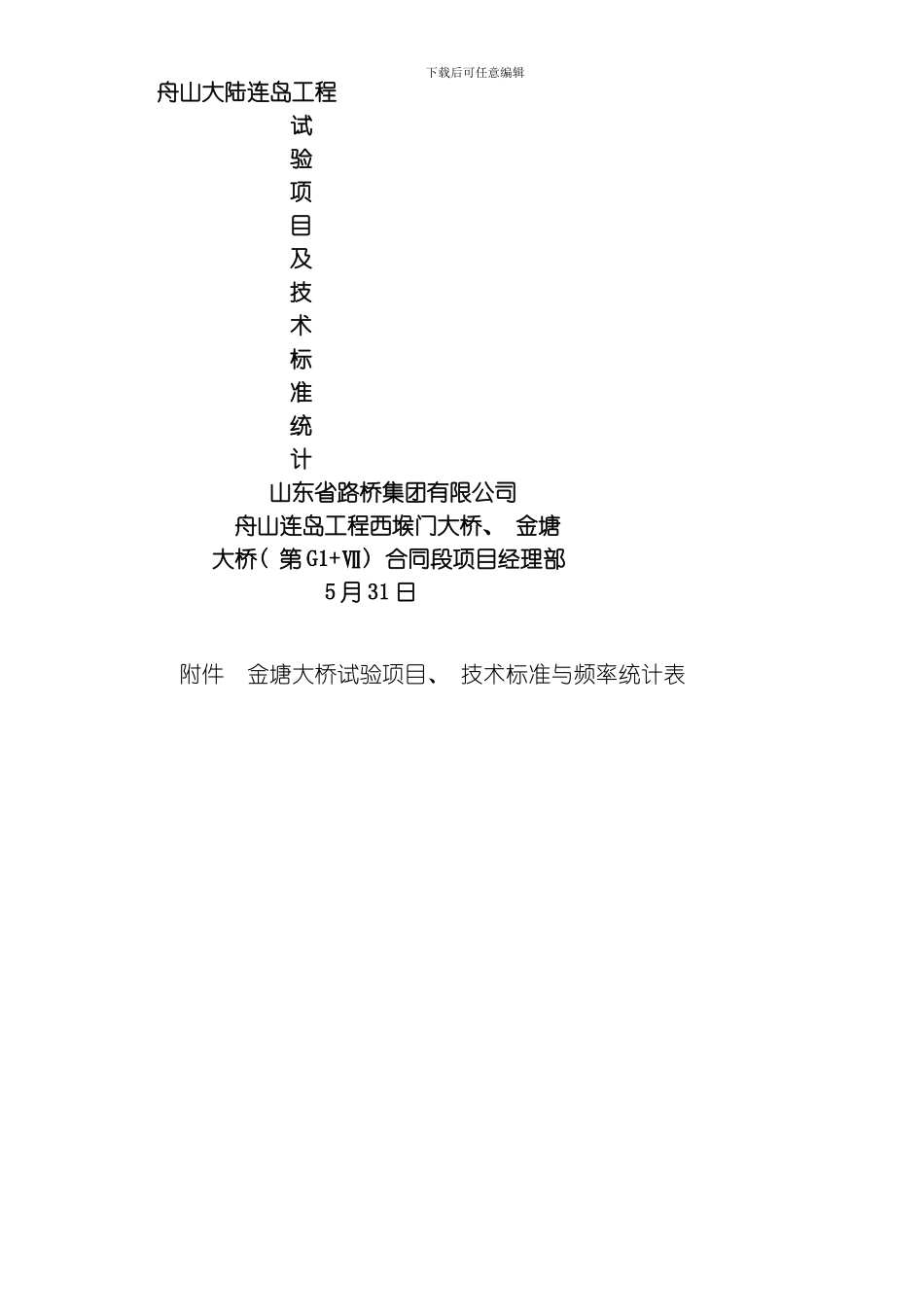

下载后可任意编辑舟山大陆连岛工程试验项目及技术标准统计山东省路桥集团有限公司舟山连岛工程西堠门大桥、 金塘大桥( 第 G1+Ⅶ) 合同段项目经理部 5 月 31 日附件 金塘大桥试验项目、 技术标准与频率统计表下载后可任意编辑序号试验项目技术标准检测频率备注一、 粗集料1 次委托试验1抗压强度, MPa≥1202洛杉机磨耗率, %≤18.03磨光值, BPN≥484压碎值, %≤125筛分每 500 吨检测一次6针片状含量, %≤57粘结力, 级( 改性沥青) ≥58吸水率, %≤1.59表观相对、 毛体积相对密度, g/cm3≥2.8010＜0.075 颗粒含量( 水洗法) , %≤0.8二、 细集料1筛分2表观相对、 毛体积相对密度, g/cm3≥2.803吸水率, %≤1.54砂当量, %≥65三、 矿质填料每 50 吨检测一次1筛分2视密度≥2.50下载后可任意编辑序号试验项目技术标准检测频率备注3亲水系数≤1每 50 吨检测一次4含水率, %≤1四、 环氧富锌漆委托试验1粘度( ISO6 号杯) , s≥6每批一次2不挥发物, %≥803漆膜颜色和外观色泽均匀、 漆膜平整一次4干燥时间( 表干) , h≤0.5干燥时间( 实干) , h≤25附着力( 拉开法) , MPa≥76完全固化, h≤1687硬度, H≥48贮存期, 月≥69施工性能喷涂、 刷涂无不良影响, 每道干膜厚度不小于 40um10适用期( 23℃) , h≥811耐盐水性( 3%NaC1) , h≥240, 无泡无锈12涂层干膜厚度60-80um6 点/ ㎡13除锈等级Sa2.5, Rz40-806 点/ ㎡下载后可任意编辑14附着力≥7MPa6 点/ ㎡序号试验项目技术标准检测频率备注五、 环氧沥青组分 A每批一次委托试验1粘度( 23℃) , P100—1602环氧当量185—1923颜色、 加德纳≤44含水量, %≤0.055闪点( COC) , ℃≥2006比重( 23℃) 1.16—1.177外观透明琥珀状六、 环氧沥青组分 BV每批一次试验委托1酸值, mgKOH/g40-602闪点( COC) , ℃≥2003含水量, %≤0.054粘度( 100℃) , 10-3Pa .s＞1405比重( 23℃时) 0.98～1.026颜色黑七、 V 型环氧沥青结合料1质量比( A: BV) 1: 5.852抗拉强度( 23℃) , MPa≥2.03断裂时的延伸率( 23℃) , %≥220下载后可任意编辑序号试验项目技术标准检测频率备注2抗拉强度( 23℃) , MPa≥12每批一次委托试验3断裂时的延伸率( 23℃) , %≥704外观透明琥珀状十三、 SBS 改性沥青每批一次委托试验1蜡含量( 蒸馏法) 不小于, %3.02针入度( 25℃, 100g, 5s) , 0.1mm50-703延度( 5cm/min, 5℃) , c...
