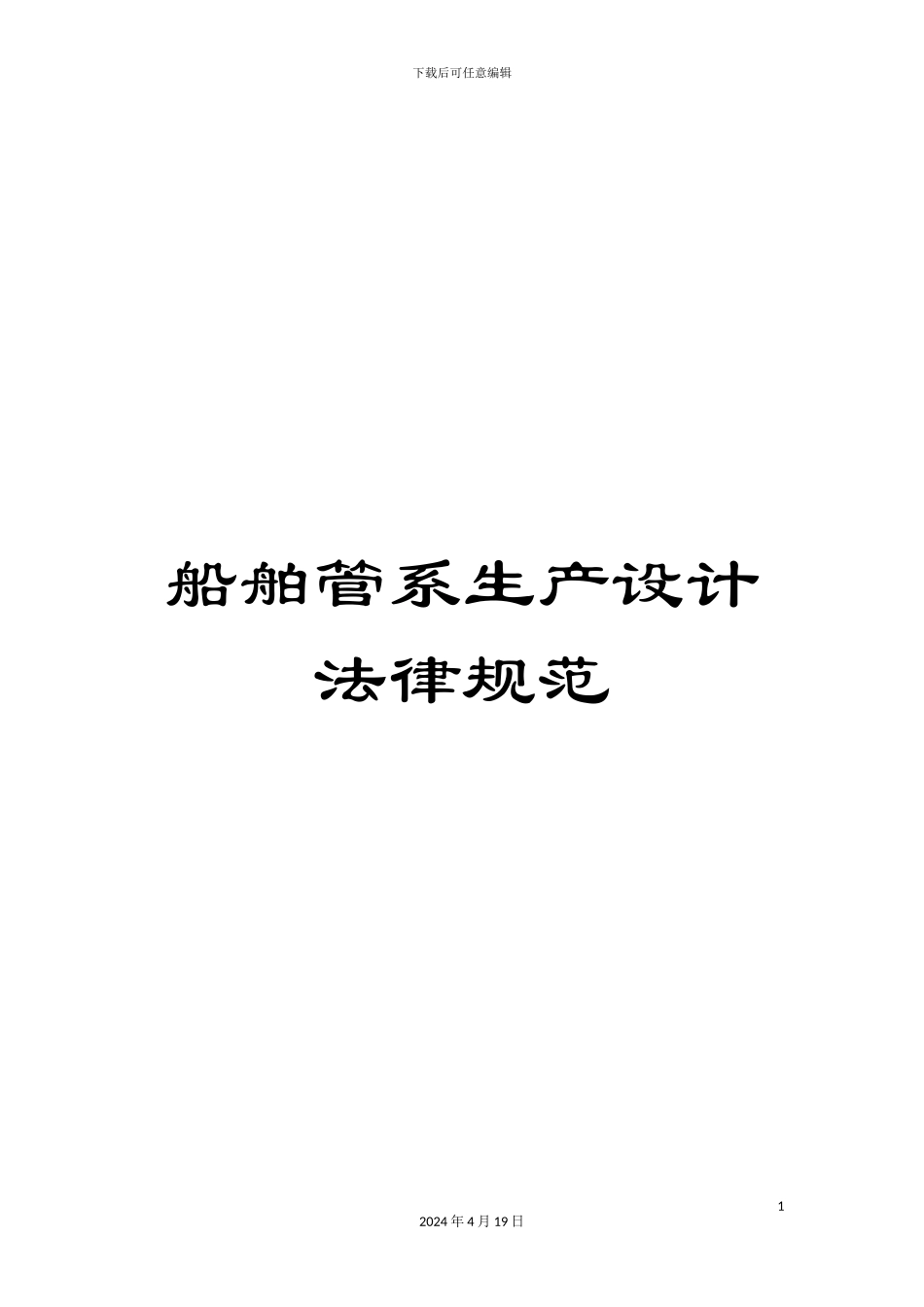

船舶管系生产设计规范

下载后可任意编辑船舶管系生产设计法律规范12024 年 4 月 19 日下载后可任意编辑船舶管系生产设计法律规范目 次前言Ⅲ1 范围12 法律规范性引用文件13 设计依据14 设计准则25 设计内容36 设计程序37 设计方法6图 1 管系布置的间距6图 2 管子与电缆、风管的相对位置6图 3 空气管在主甲板上的高度尺寸7图 4 测深管底端安装位置8图 5 测深管末端安装位置8图 6 两阀间距10图 7 卫生设备安装高度10图 8 区域划分图12图 9 经过水密甲板,非水密隔舱的几种结构形式13图 10 平行管路法兰布置方法14图 11 FBU 钢管支架14图 12 U 型螺纹支架14图 13 扁铁支架14图 14 BRC 铜管多路支架15图 15 BRC 铜管单路支架15图 16 塑料支架15图 17 支架焊接形式15图 18 支架焊接形式1622024 年 4 月 19 日下载后可任意编辑图 19 支架焊接形式16图 20 支架固定形式16图 21 支架固定形式17表 1 测深管底端防击板尺寸及安装要求7表 2 支架最大间距规定17 。 1 范围 本法律规范规定了船舶管系生产设计的设计依据、设计准则、设计内容、设计程序和设计方法。 本法律规范适用于柴油机动力大、中型钢质海船的管系生产设计。其它小型船舶及特种船舶的管系生产设计,也可参照执行。2 法律规范性引用文件GB/T11693-1994 船用法兰焊接单面座板 GB/T11694-1994 船用法兰焊接双面座板 Q/SWS 34-001- 测深管末端 Q/SWS 34-010- 船用焊接套管 Q/SWS 34-011- 法兰式通舱管件 Q/SWS 34-012- 螺纹接头通舱件Q/SWS 34-013- 船用法兰密封垫片及选用规定Q/SWS 52-014- 船体强力构件开孔及补强Q/SWS 54-001- 船舶管子零件设计法律规范Q/SWS 60-001.2- 船舶建造质量标准 建造精度3 设计依据3.1 管系生产设计必须依据船舶建造规格书及船东与公司所签合32024 年 4 月 19 日下载后可任意编辑同的有关条款规定。3.2 管系生产设计必须依据相关船级社的法律规范、规则以及船级社检验的有关要求。3.3 管系生产设计必须根据船体结构(主尺度、甲板高度、梁拱、舷弧)线型及分段、总段划分的要求进行,并根据有关全船布置,机舱、泵舱、主船体及上层建筑区域的各类机电设备,船舶设施及房舱设施的具体布置要求进行。3.4 管系生产设计必须根据产品的初步设计、详细设计所确定的各类管路系统工作原理图、布置图的要求进行。3.5 管系生产设计必须依据主机、辅机、甲板机械等各类机电设备的技术资料要...
