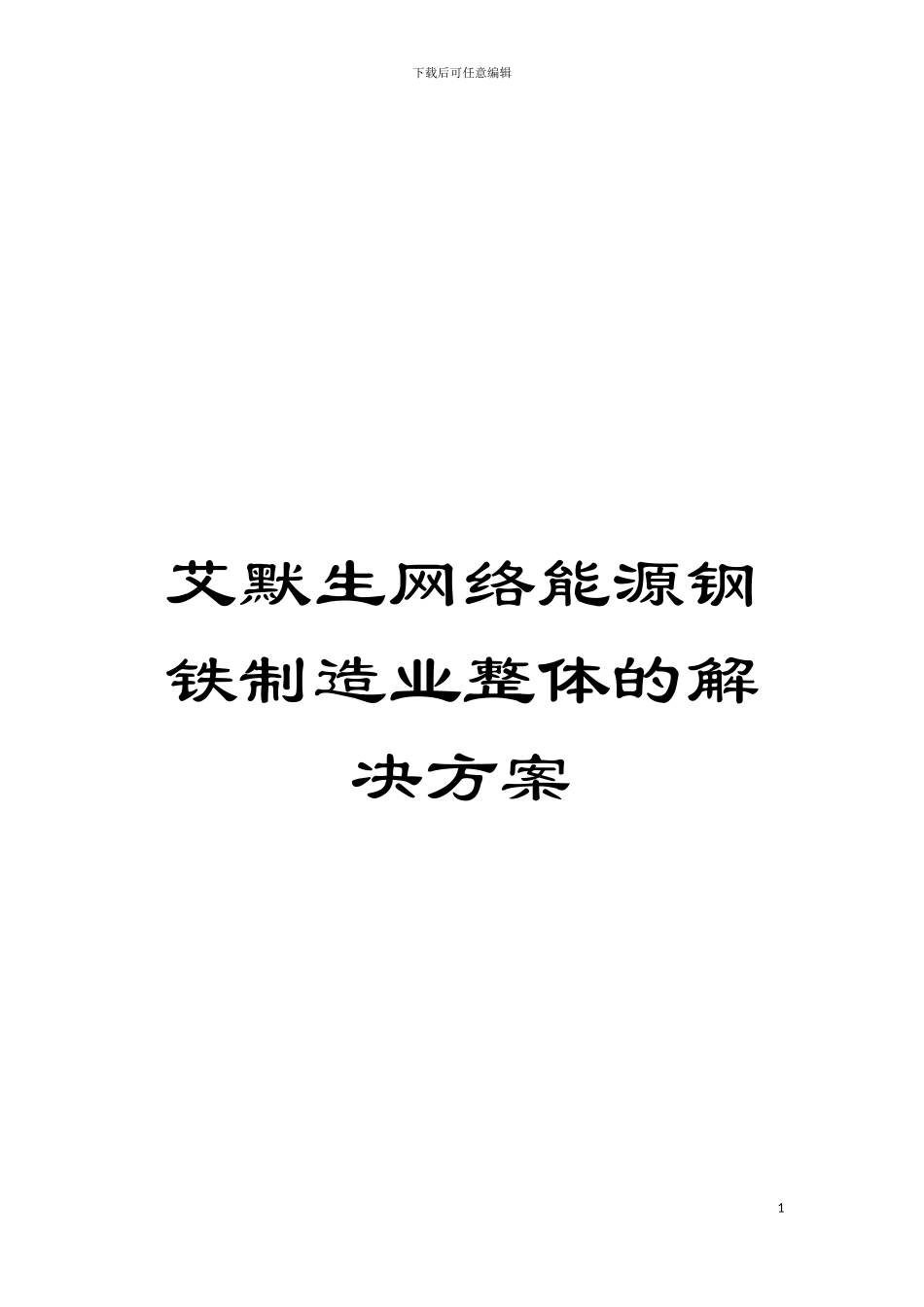

艾默生网络能源钢铁制造业整体的解决方案模板

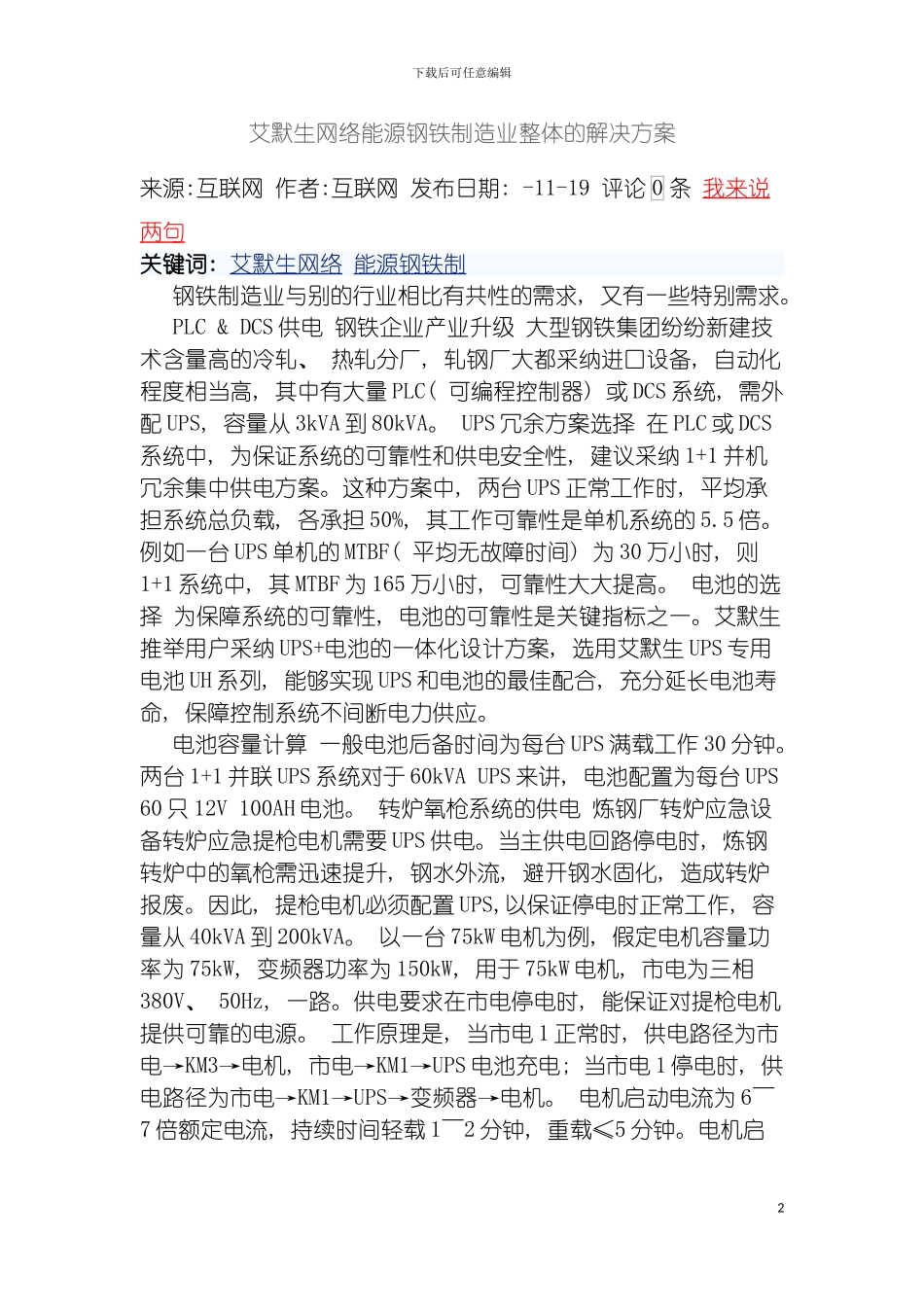

下载后可任意编辑艾默生网络能源钢铁制造业整体的解决方案1下载后可任意编辑艾默生网络能源钢铁制造业整体的解决方案来源:互联网 作者:互联网 发布日期: -11-19 评论 0 条 我来说两句关键词: 艾默生网络 能源钢铁制 钢铁制造业与别的行业相比有共性的需求, 又有一些特别需求。PLC & DCS 供电 钢铁企业产业升级 大型钢铁集团纷纷新建技术含量高的冷轧、 热轧分厂, 轧钢厂大都采纳进口设备, 自动化程度相当高, 其中有大量 PLC( 可编程控制器) 或 DCS 系统, 需外配 UPS, 容量从 3kVA 到 80kVA。 UPS 冗余方案选择 在 PLC 或 DCS系统中, 为保证系统的可靠性和供电安全性, 建议采纳 1+1 并机冗余集中供电方案。这种方案中, 两台 UPS 正常工作时, 平均承担系统总负载, 各承担 50%, 其工作可靠性是单机系统的 5.5 倍。例如一台 UPS 单机的 MTBF( 平均无故障时间) 为 30 万小时, 则1+1 系统中, 其 MTBF 为 165 万小时, 可靠性大大提高。 电池的选择 为保障系统的可靠性, 电池的可靠性是关键指标之一。艾默生推举用户采纳 UPS+电池的一体化设计方案, 选用艾默生 UPS 专用电池 UH 系列, 能够实现 UPS 和电池的最佳配合, 充分延长电池寿命, 保障控制系统不间断电力供应。电池容量计算 一般电池后备时间为每台 UPS 满载工作 30 分钟。两台 1+1 并联 UPS 系统对于 60kVA UPS 来讲, 电池配置为每台 UPS 60 只 12V 100AH 电池。 转炉氧枪系统的供电 炼钢厂转炉应急设备转炉应急提枪电机需要 UPS 供电。当主供电回路停电时, 炼钢转炉中的氧枪需迅速提升, 钢水外流, 避开钢水固化, 造成转炉报废。因此, 提枪电机必须配置 UPS,以保证停电时正常工作, 容量从 40kVA 到 200kVA。 以一台 75kW 电机为例, 假定电机容量功率为 75kW, 变频器功率为 150kW, 用于 75kW 电机, 市电为三相380V、 50Hz, 一路。供电要求在市电停电时, 能保证对提枪电机提供可靠的电源。 工作原理是, 当市电 1 正常时, 供电路径为市电→KM3→电机, 市电→KM1→UPS 电池充电; 当市电 1 停电时, 供电路径为市电→KM1→UPS→变频器→电机。 电机启动电流为 6～7 倍额定电流, 持续时间轻载 1～2 分钟, 重载≤5 分钟。电机启2下载后可任意编辑动瞬间电流最大, 然后随着启动时间的增加而逐渐下降到额定值。 在电机前加装变频器, 可实现电机软启动...
