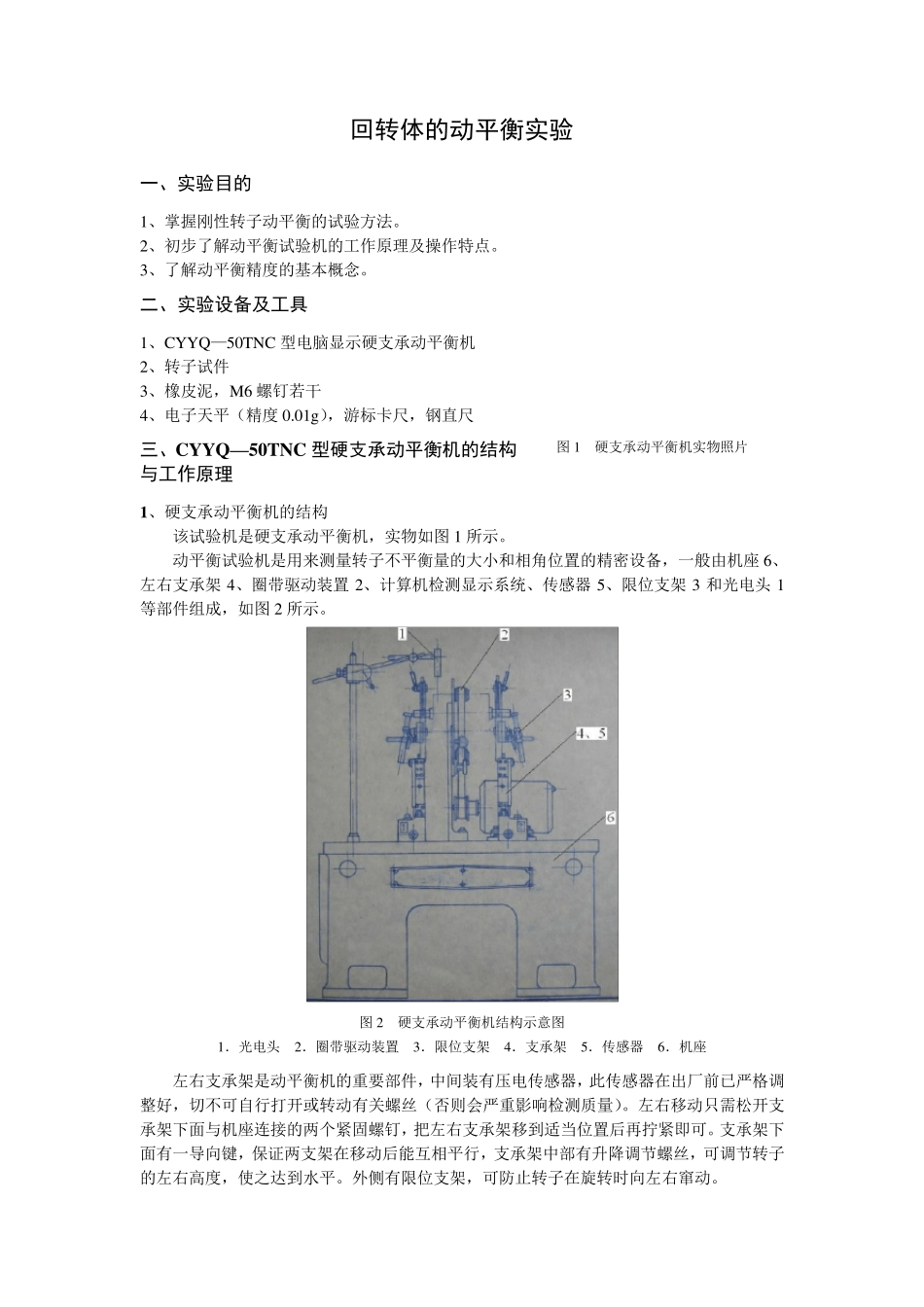

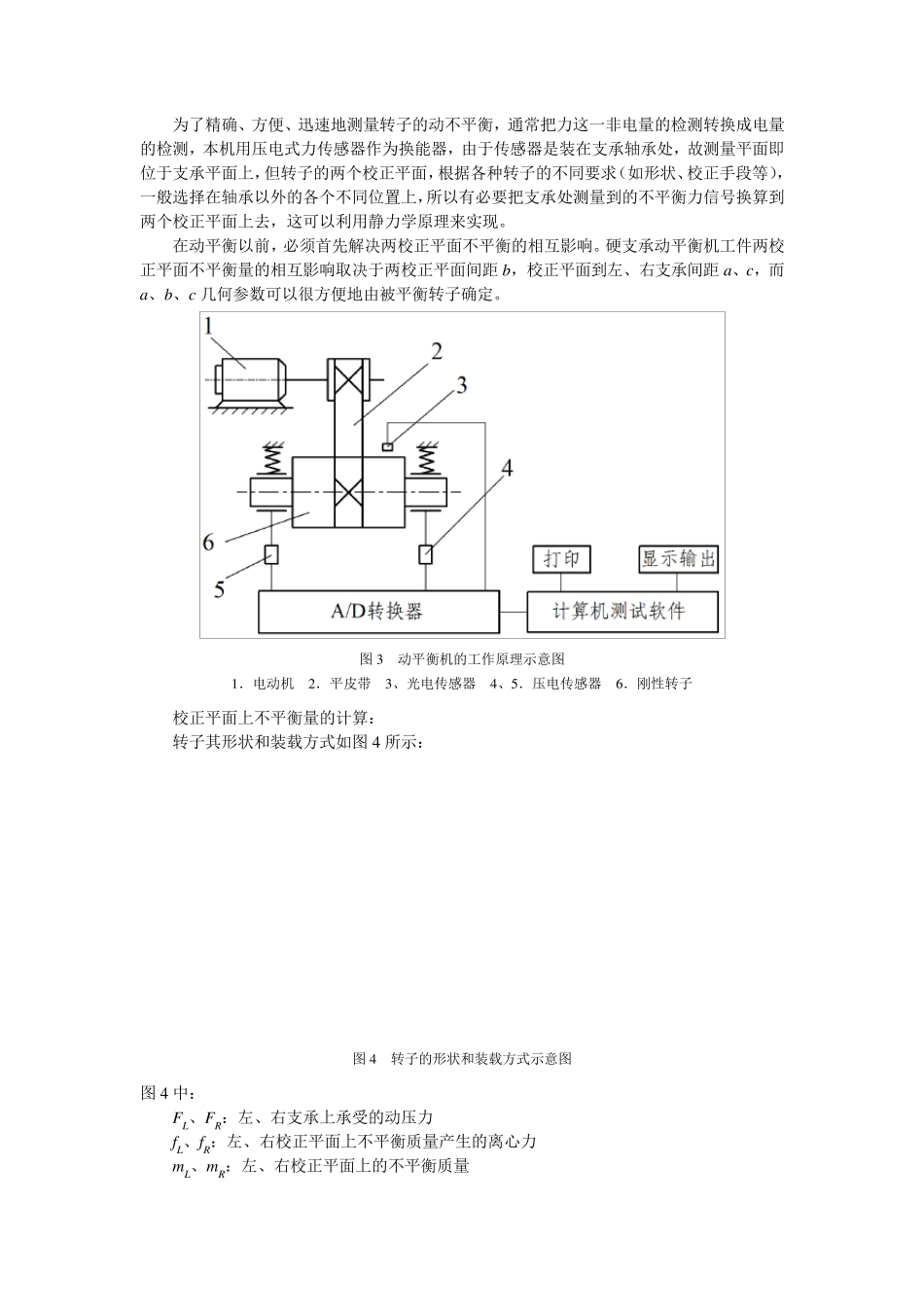

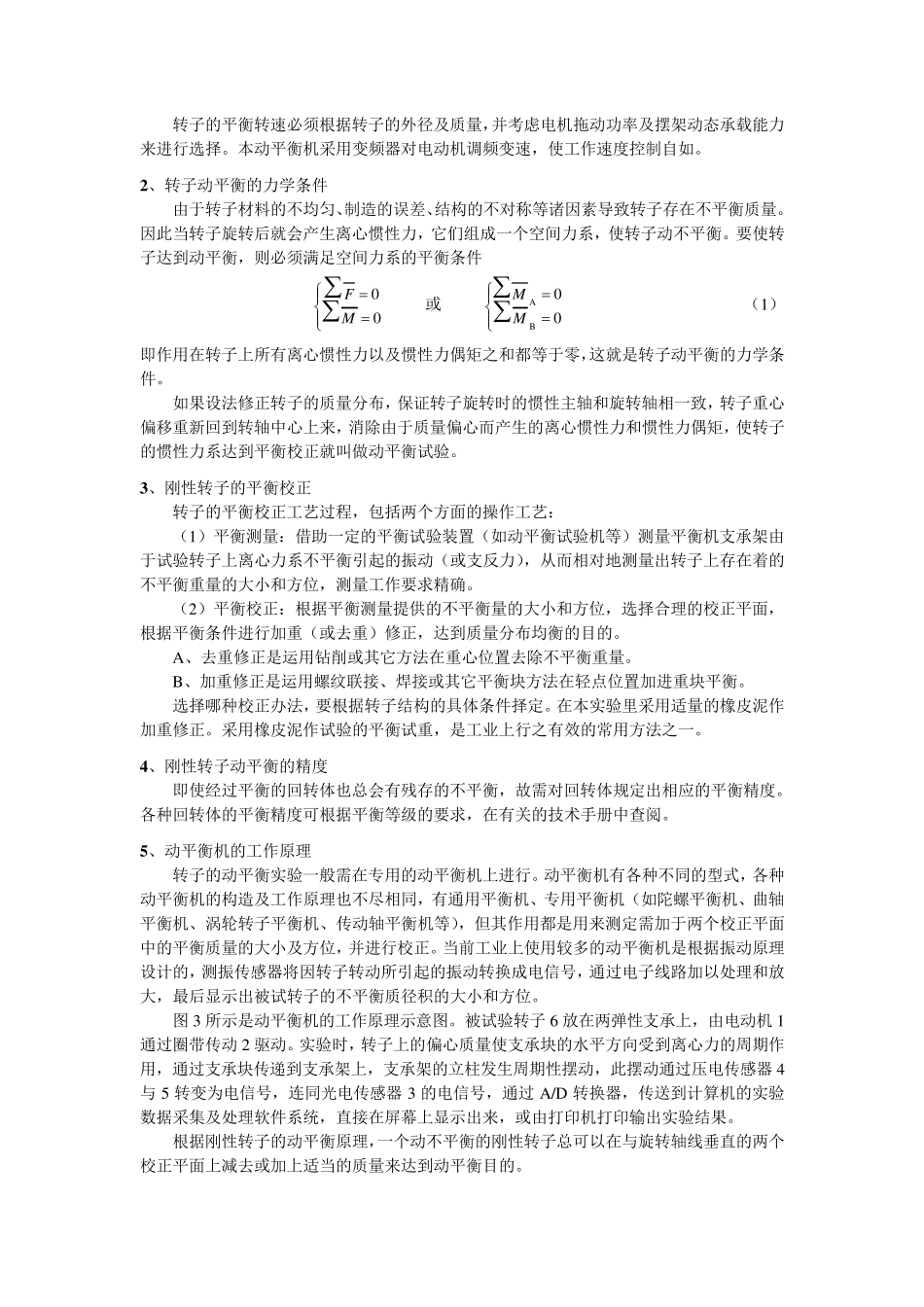

回转体的动平衡实验 一、实验目的 1、掌握刚性转子动平衡的试验方法。 2、初步了解动平衡试验机的工作原理及操作特点。 3、了解动平衡精度的基本概念。 二、实验设备及工具 1、CYYQ—50TNC 型电脑显示硬支承动平衡机 2、转子试件 3、橡皮泥，M6 螺钉若干 4、电子天平（精度0.01g），游标卡尺，钢直尺 三、CYYQ—50TNC 型硬支承动平衡机的结构与工作原理 1、硬支承动平衡机的结构 该试验机是硬支承动平衡机，实物如图 1 所示。 动平衡试验机是用来测量转子不平衡量的大小和相角位置的精密设备，一般由机座 6、左右支承架 4、圈带驱动装置 2、计算机检测显示系统、传感器 5、限位支架 3 和光电头 1等部件组成，如图 2 所示。 图 2 硬支承动平衡机结构示意图 1．光电头 2．圈带驱动装置 3．限位支架 4．支承架 5．传感器 6．机座 左右支承架是动平衡机的重要部件，中间装有压电传感器，此传感器在出厂前已严格调整好，切不可自行打开或转动有关螺丝（否则会严重影响检测质量）。左右移动只需松开支承架下面与机座连接的两个紧固螺钉，把左右支承架移到适当位置后再拧紧即可。支承架下面有一导向键，保证两支架在移动后能互相平行，支承架中部有升降调节螺丝，可调节转子的左右高度，使之达到水平。外侧有限位支架，可防止转子在旋转时向左右窜动。 图 1 硬支承动平衡机实物照片 转子的平衡转速必须根据转子的外径及质量，并考虑电机拖动功率及摆架动态承载能力来进行选择。本动平衡机采用变频器对电动机调频变速，使工作速度控制自如。 2 、转子动平衡的力学条件 由于转子材料的不均匀、制造的误差、结构的不对称等诸因素导致转子存在不平衡质量。因此当转子旋转后就会产生离心惯性力，它们组成一个空间力系，使转子动不平衡。要使转子达到动平衡，则必须满足空间力系的平衡条件 00MF 或 00BAMM （1） 即作用在转子上所有离心惯性力以及惯性力偶矩之和都等于零，这就是转子动平衡的力学条件。 如果设法修正转子的质量分布，保证转子旋转时的惯性主轴和旋转轴相一致，转子重心偏移重新回到转轴中心上来，消除由于质量偏心而产生的离心惯性力和惯性力偶矩，使转子的惯性力系达到平衡校正就叫做动平衡试验。 3 、刚性转子的平衡校正 转子的平衡校正工艺过程，包括两个方面的操作工艺： （1）平衡测量：借助一定的平衡试验装置（如动平衡试验机等）测量平衡机...
