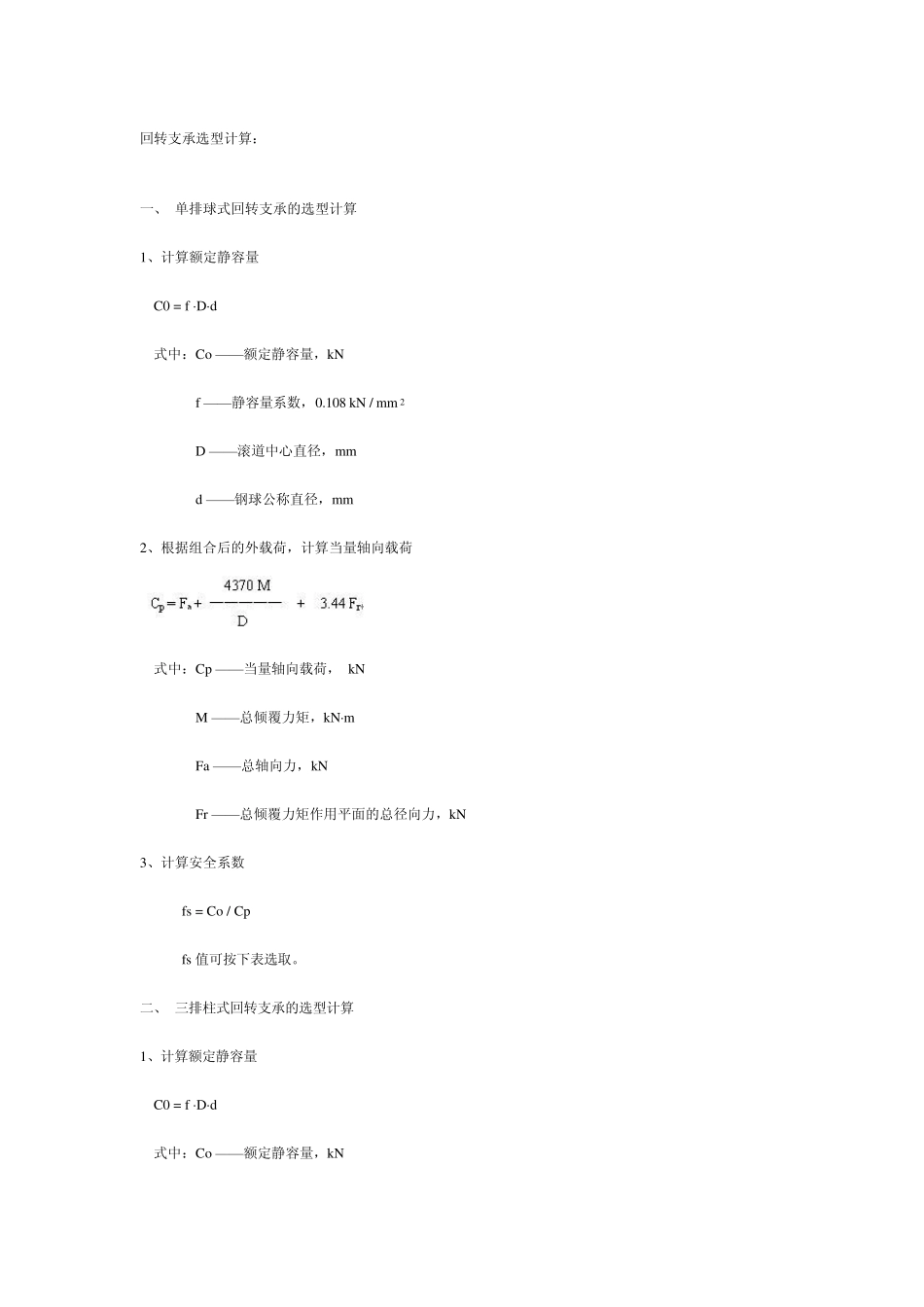

回转支承选型计算： 一、 单排球式回转支承的选型计算 1、计算额定静容量 C0 = f ·D·d 式中：Co ——额定静容量，kN f ——静容量系数，0.108 kN / mm 2 D ——滚道中心直径，mm d ——钢球公称直径，mm 2、根据组合后的外载荷，计算当量轴向载荷 式中：Cp ——当量轴向载荷， kN M ——总倾覆力矩，kN·m Fa ——总轴向力，kN Fr ——总倾覆力矩作用平面的总径向力，kN 3、计算安全系数 fs = Co / Cp fs 值可按下表选取。 二、 三排柱式回转支承的选型计算 1、计算额定静容量 C0 = f ·D·d 式中：Co ——额定静容量，kN f ——静容量系数，0.172 kN / mm 2 D ——滚道中心直径，mm d ——上排滚柱直径，mm 2、根据组合后的外载荷，计算当量轴向载荷 式中：Cp ——当量轴向载荷，kN M ——总倾覆力矩，kN·m Fa ——总轴向力，kN 3、计算安全系数 fs = Co / Cp fs 值可按下表选取。 回转支承安全系数fs 工作类型 工作特性 机械举例 fs 轻 型 不经常满负荷，回转平稳冲击小 堆取料机，汽车起重机，非港口用轮式起重机 1.00～1.15 中 型 不经常满负荷，回转较快，有冲击 塔式起重机，船用起重机，履带起重机 1.15～1.30 重 型 经常满负荷，回转快冲击大 抓斗起重机，港口起重机，单斗挖掘机，集装箱起重机 1.30～1.45 特重型 满负荷，冲击大或工作场所条件恶劣 斗轮式挖掘机，隧道掘进机，冶金起重机，海上作业平台起重机 1.45～1.70 回转支承产品标准对合理选型的影响 《建筑机械》2 0 0 2 年第三期 现行的单排球式回转支承有两个行业标准 JJ36.1-91《建筑机械用回转支承》和 JB/T2300-99《回转支承》，也就是在以前的建设部标准 JJ36-86 和机械部标准 JB2300-84 的基础上重新修订的。在 JJ36.1的基本参数系列表中列出了 145 种基本参数的 145 种型号单排球式回转支承，在 JB/T2300 中列出了120 种基本参数的 220 种型号单排球式回转支承。目前我国除引进主机外，绝大多数主机都是按现行的两个标准规定的参数选择回转支承型号。由于 JB2300-84 较 JJ36-86 颁布实施得早，其覆盖面要略大于 JJ36-86，两个标准都为回转支承标准化生产做出了贡献。随着各主机待业和回转支承行业的飞速发展，国外机型的大量引进，标准中的问题也显现出来，甚至阻碍了各主机行业和回转支承行业的发展，应引起我们高度重视。 单排球式回...
