超高频微伏表检定规程

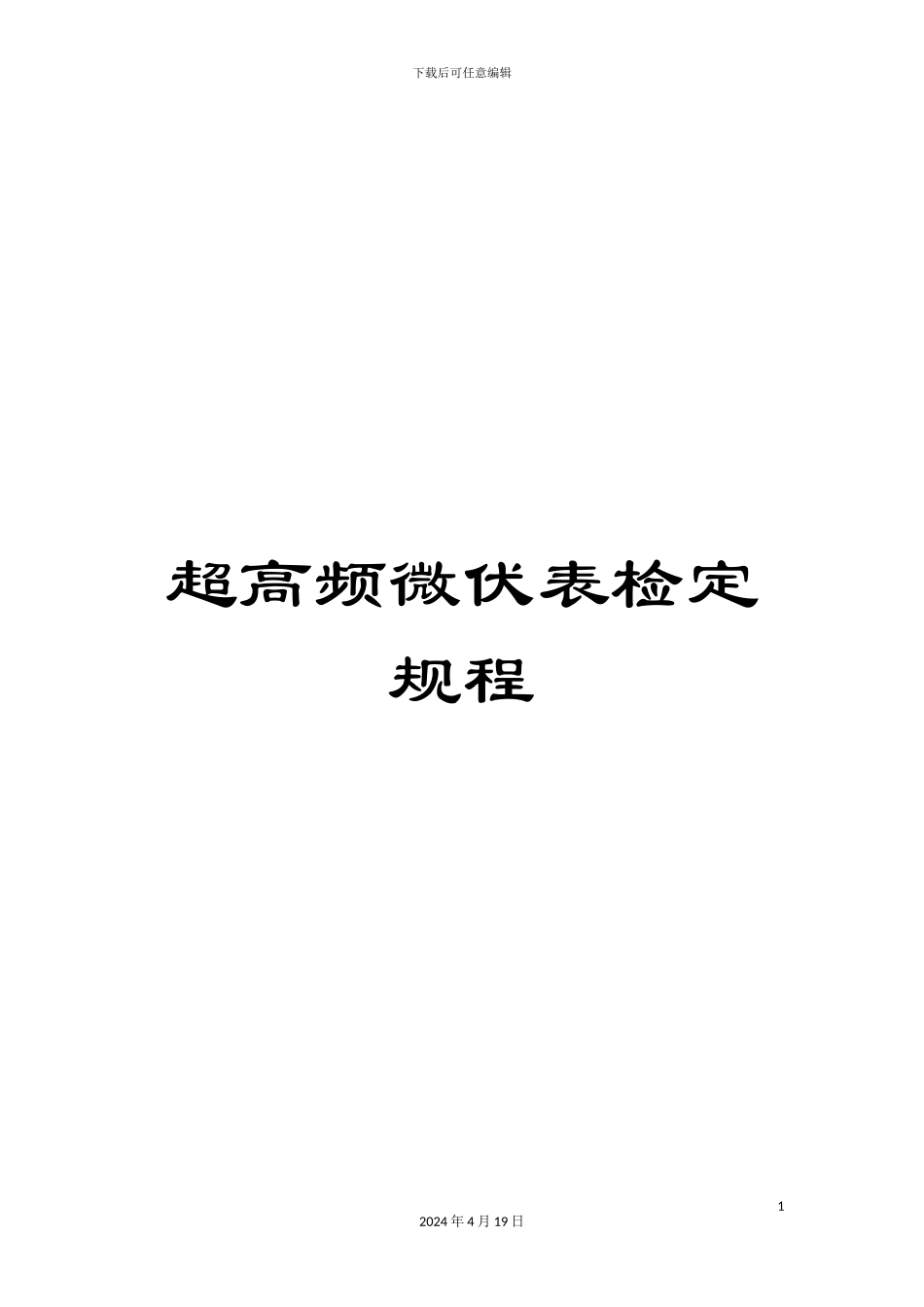

超高频微伏表检定规程_第1页
1/25

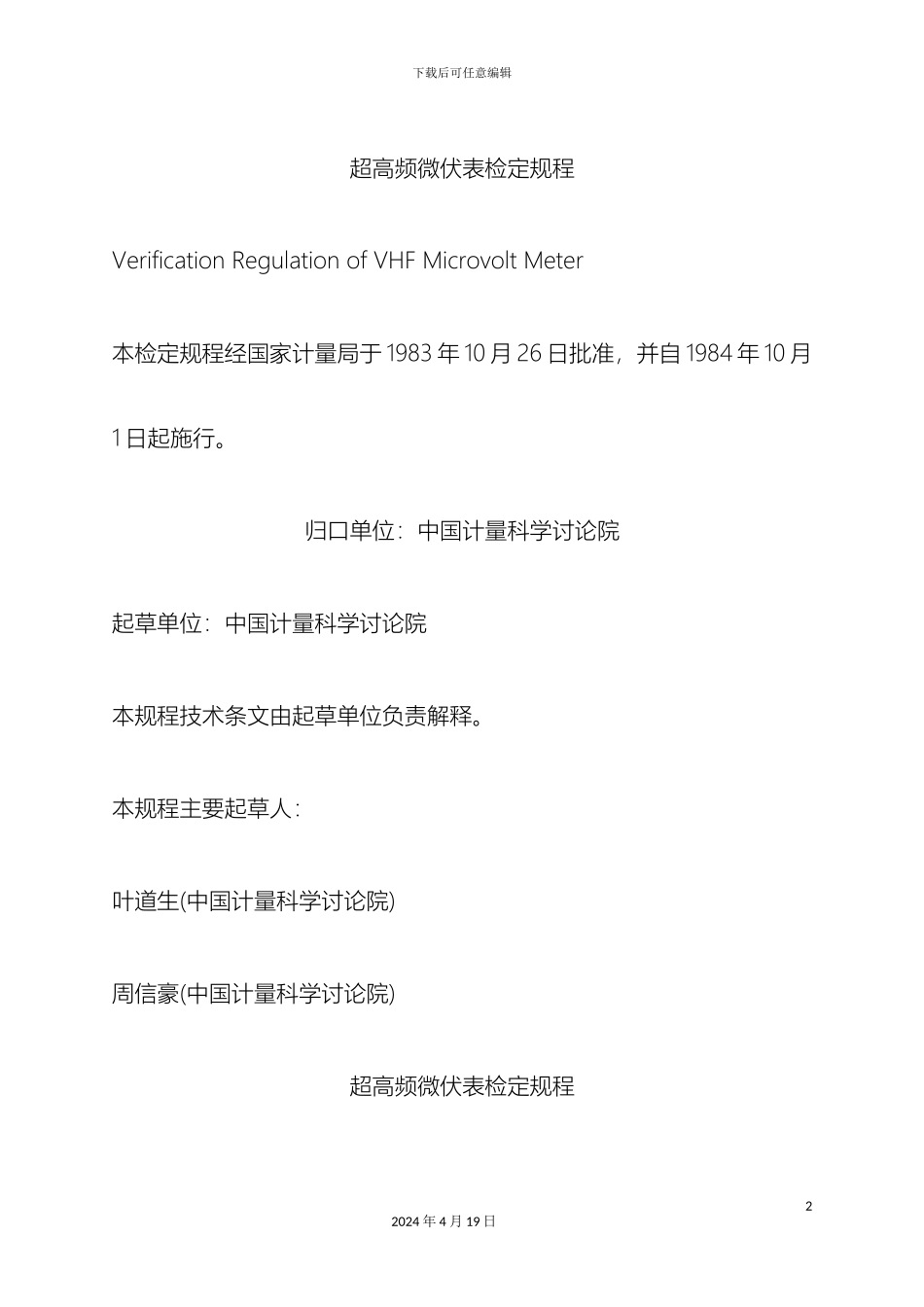

超高频微伏表检定规程_第2页
2/25

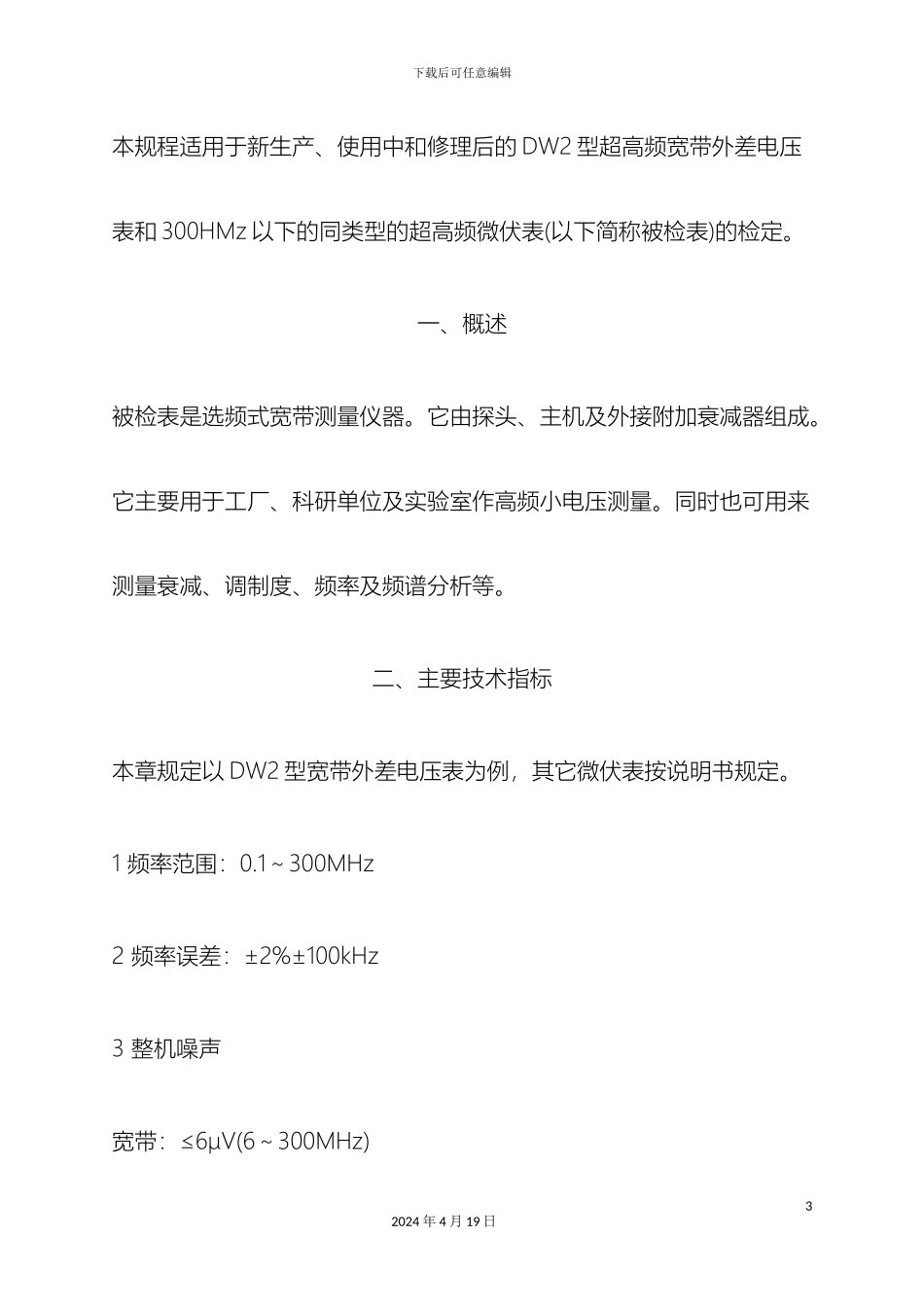

超高频微伏表检定规程_第3页
3/25
下载后可任意编辑超高频微伏表检定规程12024 年 4 月 19 日下载后可任意编辑超高频微伏表检定规程Verification Regulation of VHF Microvolt Meter本检定规程经国家计量局于 1983 年 10 月 26 日批准,并自 1984 年 10 月1 日起施行。归口单位:中国计量科学讨论院起草单位:中国计量科学讨论院本规程技术条文由起草单位负责解释。本规程主要起草人:叶道生(中国计量科学讨论院)周信豪(中国计量科学讨论院)超高频微伏表检定规程22024 年 4 月 19 日下载后可任意编辑本规程适用于新生产、使用中和修理后的 DW2 型超高频宽带外差电压表和 300HMz 以下的同类型的超高频微伏表(以下简称被检表)的检定。一、概述被检表是选频式宽带测量仪器。它由探头、主机及外接附加衰减器组成。它主要用于工厂、科研单位及实验室作高频小电压测量。同时也可用来测量衰减、调制度、频率及频谱分析等。二、主要技术指标本章规定以 DW2 型宽带外差电压表为例,其它微伏表按说明书规定。1 频率范围:0.1~300MHz2 频率误差:±2%±100kHz3 整机噪声宽带:≤6μV(6~300MHz)32024 年 4 月 19 日下载后可任意编辑窄带:≤10μV(0.1~0.3MHz)≤2μV(0.3~300MHz)加上 40dB 附加衰减器后,本机噪声电平≤15μV。4 校核电压:输出阻抗为 75Ω,频率为 30MHz,电压为 1mV。5 校核电压误差:≤±0.5dB6 电压测量范围:0~15mV。使用附加衰减器后,电压可扩展到 1.5V。7 电压测量误差0.1~85MHz ±1.5dB使用附加衰减器时:0.1~85MHz ±2.0dB85~230MHz ±2.5dB42024 年 4 月 19 日下载后可任意编辑230~300MHz ±3.0dB。8 调幅度测量误差(0~80)%±5%(载频 30MHz,调制频率 1kHz)9 频偏测量误差(0~80)kHz~5kHz(载频 30MHz,调制频率 1kHz)。10 输入阻抗:1MHz 以下时,输入阻抗约 5MΩ,并联电容 6.5pF,接上40dB 衰减器后为 2pF。三、检定条件(一)环境条件11 电源电压:50Hz,220V±2%。12 环境温度:15~25℃,在一个测量周期内,室温变化不超过±1℃。13 相对湿度:(65±15)%52024 年 4 月 19 日下载后可任意编辑14 气压:(760±30)mmHg(二)标准设备15 经过校准的微电位计及配套的直流测试设备,频率范围为直流~300MHz,电压准确度为±(1~2.5)%。参考仪器:WD-1 型微电位计及 WDC-2 型直流测试仪。DO-7 型高频小电压校准装置。16 校准接收机:频率范围为 0.1~300MHz,整机非线...
