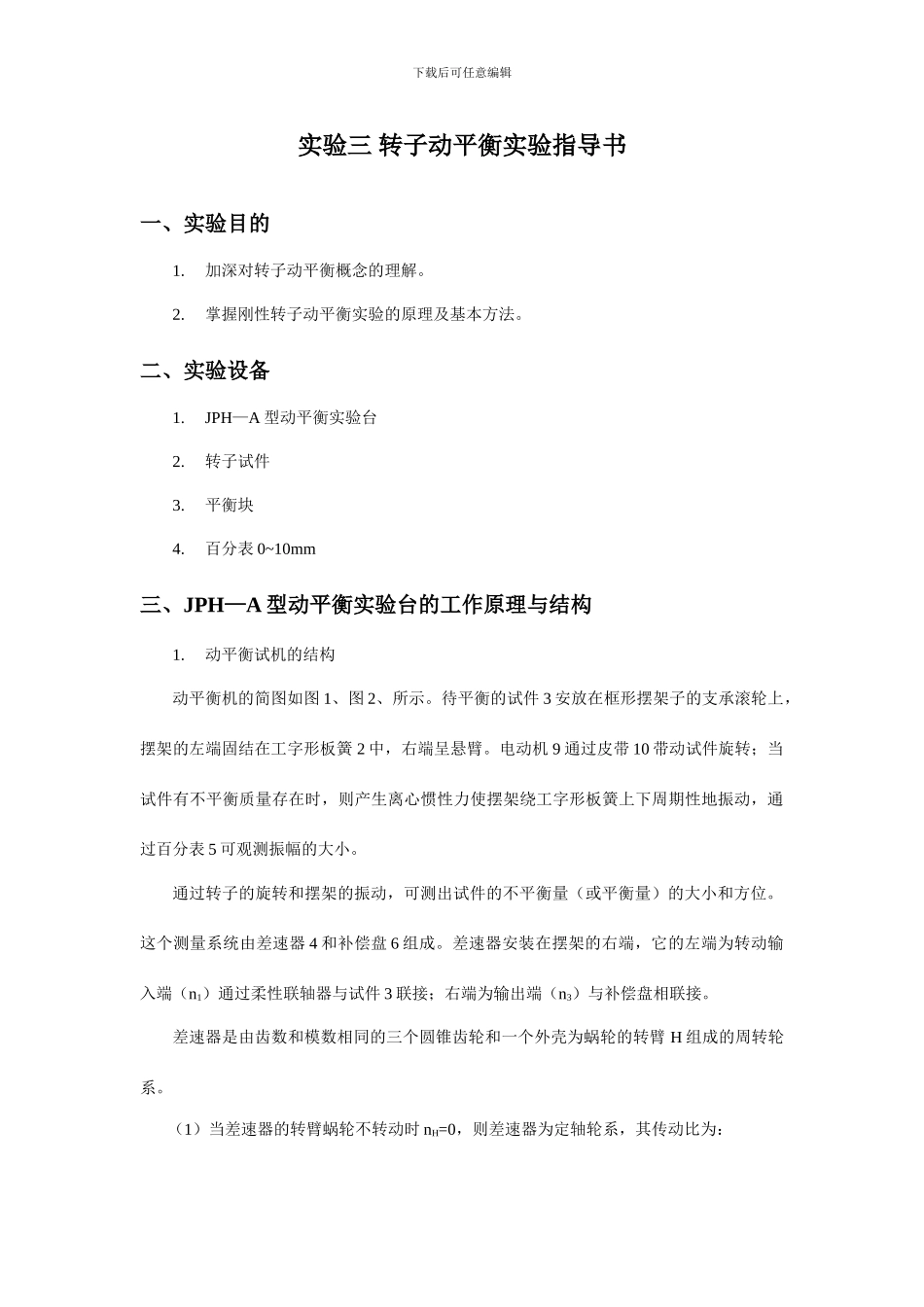

下载后可任意编辑实验三 转子动平衡实验指导书一、实验目的1.加深对转子动平衡概念的理解。2.掌握刚性转子动平衡实验的原理及基本方法。 二、实验设备1.JPH—A 型动平衡实验台2.转子试件3.平衡块4.百分表 0~10mm三、JPH—A 型动平衡实验台的工作原理与结构 1.动平衡试机的结构动平衡机的简图如图 1、图 2、所示。待平衡的试件 3 安放在框形摆架子的支承滚轮上，摆架的左端固结在工字形板簧 2 中，右端呈悬臂。电动机 9 通过皮带 10 带动试件旋转；当试件有不平衡质量存在时，则产生离心惯性力使摆架绕工字形板簧上下周期性地振动，通过百分表 5 可观测振幅的大小。通过转子的旋转和摆架的振动，可测出试件的不平衡量（或平衡量）的大小和方位。这个测量系统由差速器 4 和补偿盘 6 组成。差速器安装在摆架的右端，它的左端为转动输入端（n1）通过柔性联轴器与试件 3 联接；右端为输出端（n3）与补偿盘相联接。差速器是由齿数和模数相同的三个圆锥齿轮和一个外壳为蜗轮的转臂 H 组成的周转轮系。（1）当差速器的转臂蜗轮不转动时 nH=0，则差速器为定轴轮系，其传动比为： 下载后可任意编辑， （1）1、 摆架 2、工字形板簧座 3、转子试件 4、差速器 5、百分表 6、补偿盘 7、蜗杆8、弹簧 9、电机 10、皮带图 1这时补偿盘的转速 n3与试件的转速 n1大小相等转向相反。（2）当 n1和 nH都转动则为差动轮系，传动比周转轮系公式计算：； (2)蜗轮的转速 nH是通过手柄摇动蜗杆 7，经蜗杆蜗轮副在大速比的减速后得到。因此蜗轮的转速 nH<
