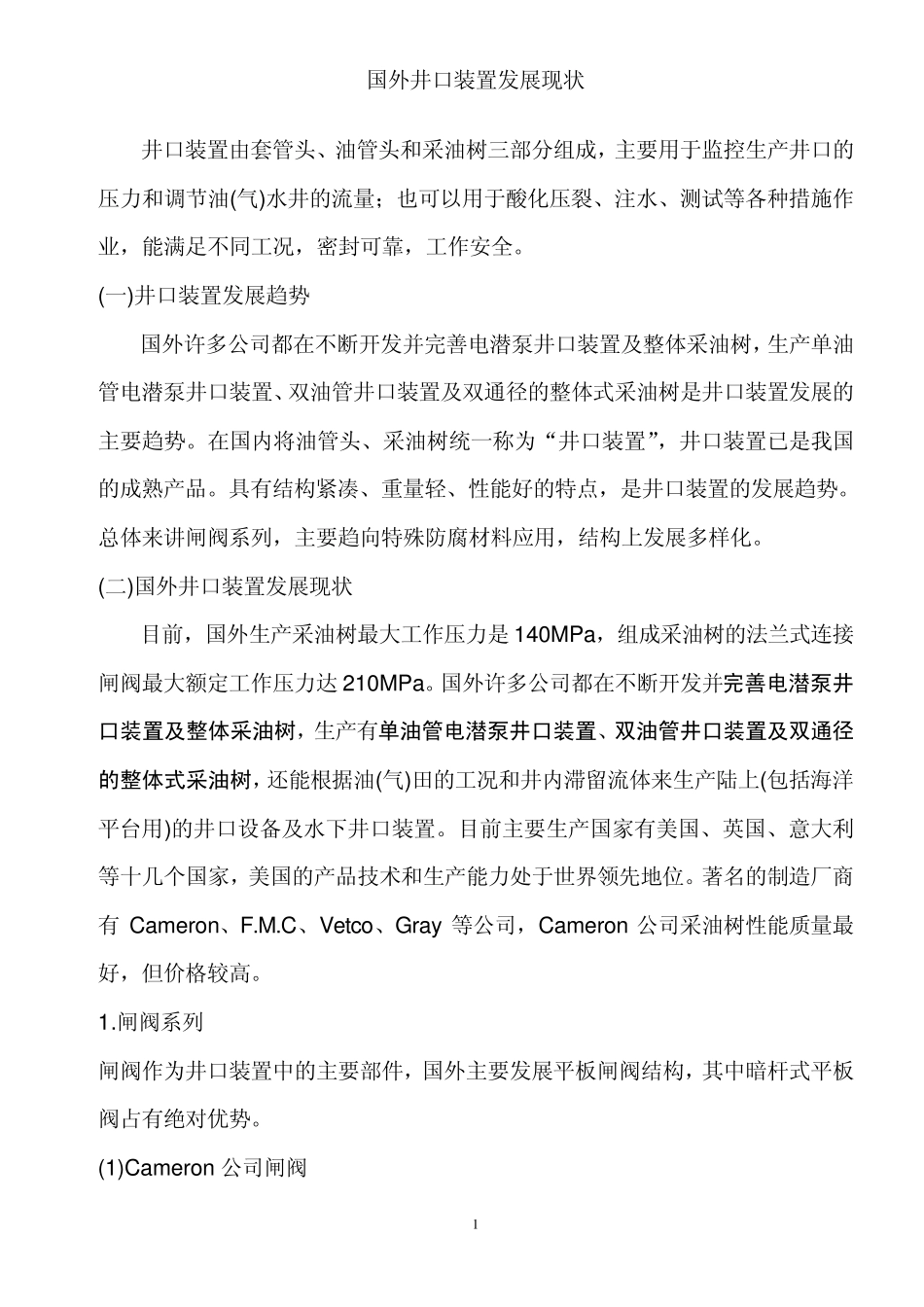

国外井口装置及电潜泵发展现状

1 国外井口装置发展现状 井口装置由套管头、油管头和采油树三部分组成，主要用于监控生产井口的压力和调节油(气)水井的流量；也可以用于酸化压裂、注水、测试等各种措施作业，能满足不同工况，密封可靠，工作安全。 (一)井口装置发展趋势 国外许多公司都在不断开发并完善电潜泵井口装置及整体采油树，生产单油管电潜泵井口装置、双油管井口装置及双通径的整体式采油树是井口装置发展的主要趋势。在国内将油管头、采油树统一称为“井口装置”，井口装置已是我国的成熟产品。具有结构紧凑、重量轻、性能好的特点，是井口装置的发展趋势。总体来讲闸阀系列，主要趋向特殊防腐材料应用，结构上发展多样化。 (二)国外井口装置发展现状 目前，国外生产采油树最大工作压力是140MPa，组成采油树的法兰式连接闸阀最大额定工作压力达 210MPa。国外许多公司都在不断开发并完善电潜泵井口装置及整体采油树，生产有单油管电潜泵井口装置、双油管井口装置及双通径的整体式采油树，还能根据油(气)田的工况和井内滞留流体来生产陆上(包括海洋平台用)的井口设备及水下井口装置。目前主要生产国家有美国、英国、意大利等十几个国家，美国的产品技术和生产能力处于世界领先地位。著名的制造厂商有 Cameron、F.M.C、Vetco、Gray 等公司，Cameron 公司采油树性能质量最好，但价格较高。 1.闸阀系列 闸阀作为井口装置中的主要部件，国外主要发展平板闸阀结构，其中暗杆式平板阀占有绝对优势。 (1)Cameron 公司闸阀 2 ①FL 和 FLS 型闸阀。 Cameron 公司新生产的闸阀有 FL 和 FIS 型两种，工作压力 13.79～34.5MPa。 主要结构特点：采用整体式闸板结构，可防止管线中的沉淀物进入阀体内腔。高承载能力的两个止推轴承用来吸收闸板开启和关闭时的载荷，从而将手轮旋转力减至最小。特殊惰性材料弹簧承载的唇型密封，既能保护金属密封面又能加强低压密封性能。FL 型闸阀在每个阀座上使用的是单个唇形密封。 ②JS 型闸阀。 主要结构特点：Cameron 公司 JS 型闸阀主要特点是具有一回转孔口的闸板，可在不考虑阀杆位置的情况下把阀板推向开启位置，使 JS 型闸阀特别适合于作采油树装置的底阀。此外，该型闸阀采用阀座和闸板、阀体金属对金属的密封，特殊外径、内径的唇型密封既加强。了低压密封又保护了阀座、阀板及阀体的金属密封面。 (2)Vetco、Gray 公司闸阀 Vetco、Gray 公司新生产的闸阀系列有 VG 一 300 和 VG 一 200。 ①...
