国家体育场鸟巢主结构安装方案

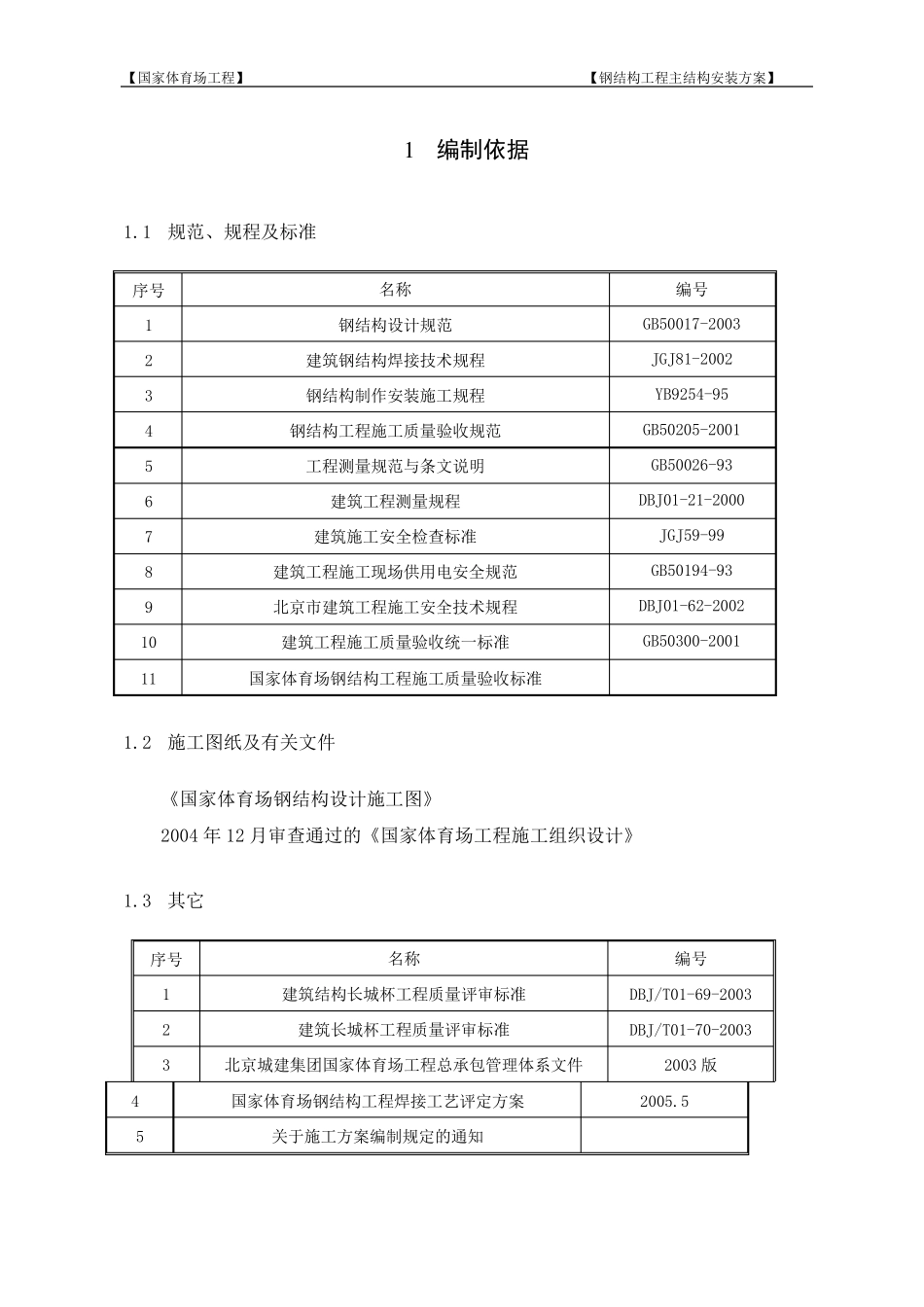

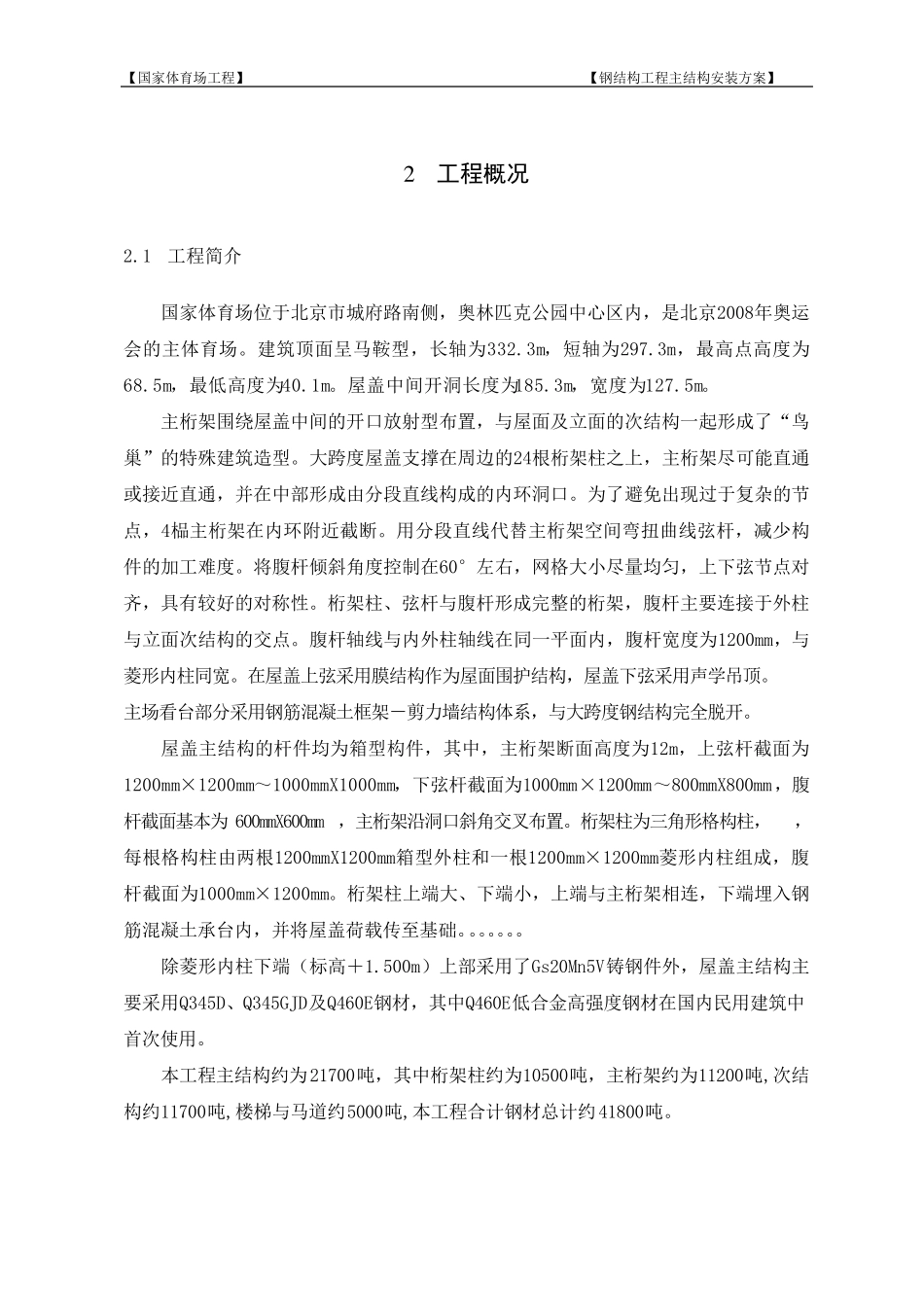

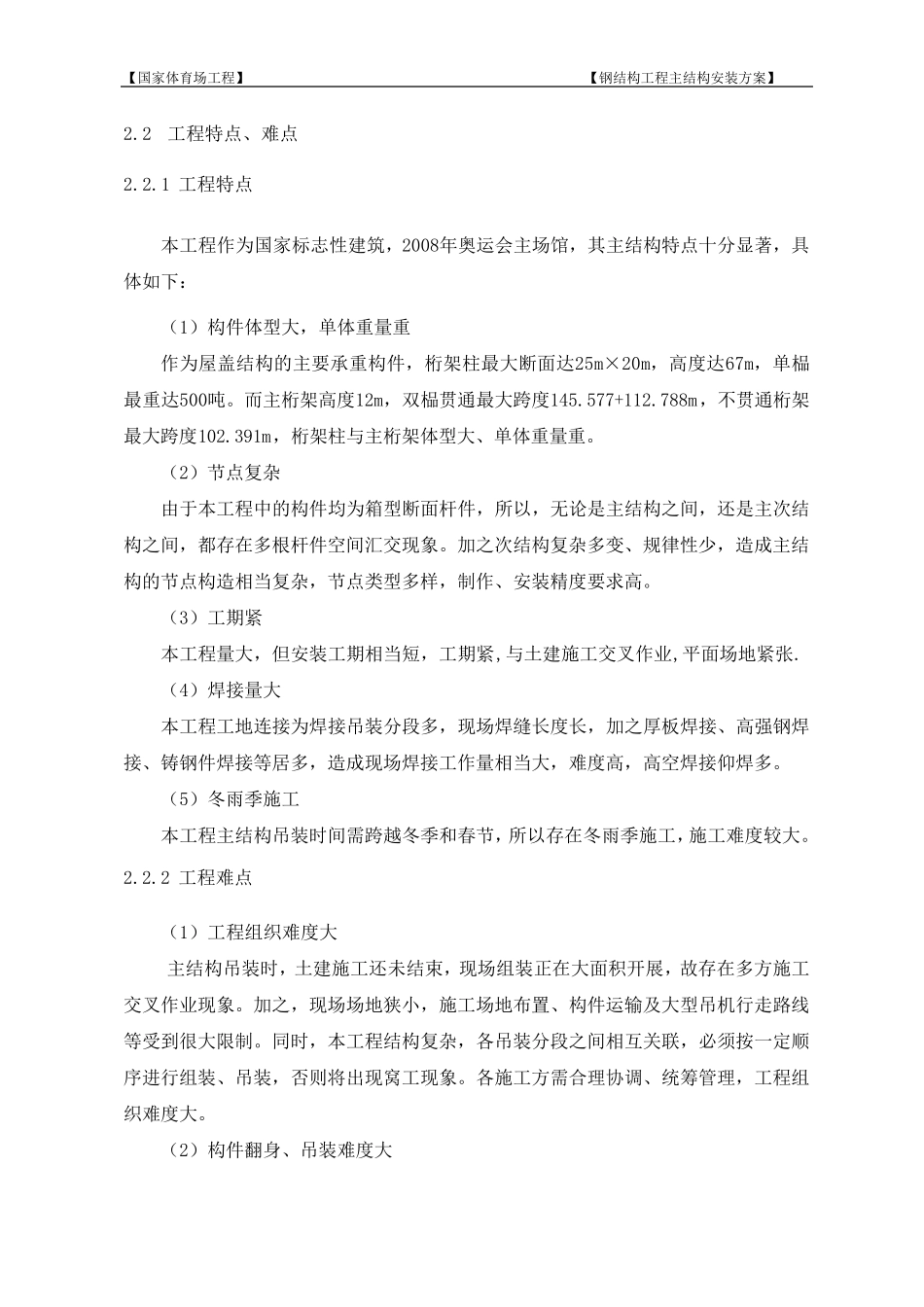

【国家体育场工程】 【钢结构工程主结构安装方案】 1 编制依据 1.1 规范、规程及标准 序号 名称 编号 1 钢结构设计规范 GB50017-2003 2 建筑钢结构焊接技术规程 JGJ81-2002 3 钢结构制作安装施工规程 YB9254-95 4 钢结构工程施工质量验收规范 GB50205-2001 5 工程测量规范与条文说明 GB50026-93 6 建筑工程测量规程 DBJ01-21-2000 7 建筑施工安全检查标准 JGJ59-99 8 建筑工程施工现场供用电安全规范 GB50194-93 9 北京市建筑工程施工安全技术规程 DBJ01-62-2002 10 建筑工程施工质量验收统一标准 GB50300-2001 11 国家体育场钢结构工程施工质量验收标准 1.2 施工图纸及有关文件 《国家体育场钢结构设计施工图》 2004 年 12 月审查通过的《国家体育场工程施工组织设计》 1.3 其它 序号 名称 编号 1 建筑结构长城杯工程质量评审标准 DBJ/T01-69-2003 2 建筑长城杯工程质量评审标准 DBJ/T01-70-2003 3 北京城建集团国家体育场工程总承包管理体系文件 2003 版 4 国家体育场钢结构工程焊接工艺评定方案 2005.5 5 关于施工方案编制规定的通知 【 国 家 体 育 场 工 程 】 【 钢 结 构 工 程 主 结 构 安 装 方 案 】 2 工程概况 2.1 工 程 简 介 国 家 体 育 场 位 于 北 京 市 城 府 路 南 侧 ， 奥 林 匹 克 公 园 中 心 区 内 ， 是 北 京 2008年 奥 运会 的 主 体 育 场 。 建 筑 顶 面 呈 马 鞍 型 ， 长 轴 为 332.3m， 短 轴 为 297.3m， 最 高 点 高 度 为68.5m， 最 低 高 度 为 40.1m。 屋 盖 中 间 开 洞 长 度 为 185.3m， 宽 度 为 127.5m。 主 桁 架 围 绕 屋 盖 中 间 的 开 口 放 射 型 布 置 ， 与 屋 面 及 立 面 的 次 结 构 一 起 形 成 了 “ 鸟巢 ” 的 特 殊 建 筑 造 型 。 大 跨 度 屋 盖 支 撑 在 周 边 的 24根 桁 架 柱 之 上 ， 主 桁 架 尽 可 能 直 通或 接 近 直 通 ， 并 在 中 部 形 成 由 分 段 直 线 构 成 的 内 环 洞 口 。 为 了 避 免 出 现 过 于 复 杂 的 节点 ， 4榀主 桁 架 在 内 环 附近 截断。 用分 段 直 线 代替主 桁 架 空间 弯扭曲线 弦杆， 减少构件的 加工 难度 。...
