多功能信号发生器课程设计报告

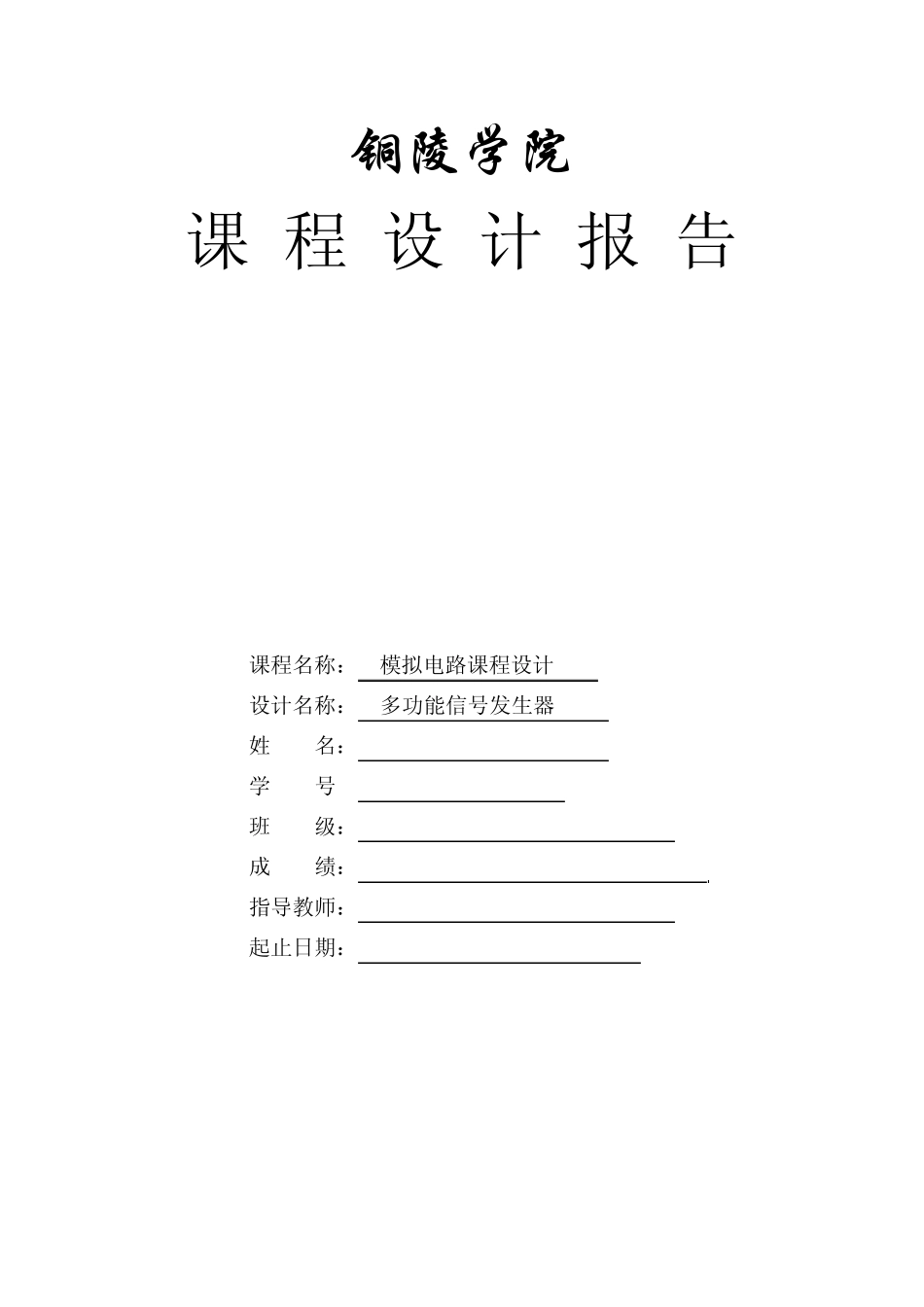

铜陵学院 课 程 设 计 报 告 课程名称： 模拟电路课程设计 设计名称： 多功能信号发生器 姓 名： 学 号: 班 级： 成 绩： 指导教师： 起止日期： 铜陵学院课程设计任务书 姓 名： 院 （系）： 专 业： 班 级： 任务起至日期：2009 .12. 28 至2010.01.03 课程设计题目：多功能信号发生器 课程设计要求：（1）、基本要求： A、电路能输出正弦波、方波和三角波等三种波形； B、输出信号的频率要求可调； C、根据性能指标，计算元件参数，选好元件，设计电路并画出电路图； D、写出设计性报告。 （2）、扩展要求：输出信号的幅度和频率要求连续可调，幅度范围为 0-5V，频率范围 100Hz-10KHz。 设计任务总述：使用 ICL8038 设计一个能产生正弦波，方波，三角波及单脉冲信号发生器 工作计划及安排： 1 ）确定目标：设计整个系统是由那些模块组成， 2 ）系统分析：根据系统功能，选择各模块所用电路形式。各个模块之间的信号传输，并画出直流稳压电源方框图。 3 ）参数选择：根据系统指标的要求，确定各模块电路中元件的参数。 4 ）总电路图：连接各模块电路。 5 ）仿真测试，写实习报告。 成绩 指导教师签字___________________ 年 月 日 一、设计方案及需求。 1.设计目的 （1）、掌握信号发生器的设计方法和测试技术。 （2）、了解单片函数发生器ICL8038的工作原理和应用，了解8038内部组成原理。用模拟器件模拟电路。 （3）、学会安装和调试分立元件与集成电路组成的多级电子电路小系统。 2.设计技术指标与要求 （1）、基本要求： A、电路能输出正弦波、方波和三角波等三种波形； B、输出信号的频率要求可调； C、拟定测试方案和设计步骤； D、根据性能指标，计算元件参数，选好元件，设计电路并画出电路图； E、测量输出信号的幅度和频率； F、写出设计性报告。 （2）、扩展要求： 输出信号的幅度和频率要求连续可调，幅度范围为0-5V，频率范围100Hz-10KHz。 （3）、技术指标 频率范围：100Hz-1KHz，1Kz-10KHz；输出电压：方波VP-P≤24V，三角波VP-P=6V，正弦波VP-P=1V；方波tr小于 1uS。 3.设计提示 （1）、设计方案可先产生正弦波，然后通过整形电路将正弦波变成方波，再由积分电路将方波变成三角波；也可先产生三角波-方波，再将三角波变成正弦波。 （2）、用单片集成芯片ICL8038实现，但这种方案要求幅度和频率都可调，可采用数字电位器加程控放大器实现。 ...
